Mit Dachhacken und dazupassenden Systemschienen :) |
||
|
||
|
Ich hoffe du willst kein Kleinholz aus dem Dach machen: weil die Techniker immer auf den kWh rumreiten: Es heißt Haken und einspeisen😊
|
||
|
||
|
Diese Dachhaken werden auf die Quer- oder auf die Konterlattung geschraubt? Verstehe ich es richtig, dadurch dass diese Haken nicht die Unterspannbahn bzw. die Vollschalung/Sparen berühren, kann eigentlich auch nichts undicht werden am Dach? Wie viele solcher Dachhaken wären da sinnvolelrweise nötig? Die 2 Panele wiegen jeweils 20kg. |
||
|
|
||
|
||
|
😂Herrlich. Danke. |
||
|
||
|
😀 |
||
|
||
|
Nein, die Dachhaken müssen sogar durch die Lattung und Schalung in den Sparren geschraubt werden. |
||
|
||
|
Wie hoch ist das Dach, auf dem du die Montage durchführen willst? Sieht auf dem ersten Foto relativ hoch aus. Gerüst ist vorgesehen? Ansonstenwürde ich bei den Fragen dringend von DIY abraten! Edit: Hat schon einen Grund weshalb das als Balkonkraftwerk verkauft wird. |
||
|
||
|
Nein, das Dach ist nicht hoch, Traufe ca. 2m und Neigung 17 Grad. Aber wenn man die Dachhaken bis in die Sparren schraubt, wie stellt man dann sicher, dass alles dicht bleibt? Unterspannbahn und Vollschalung sind ja dann durchlöchert. |
||
|
||
|
Was glaubst denn, wie die Konterlattung befestigt ist? 😉 |
||
|
||
|

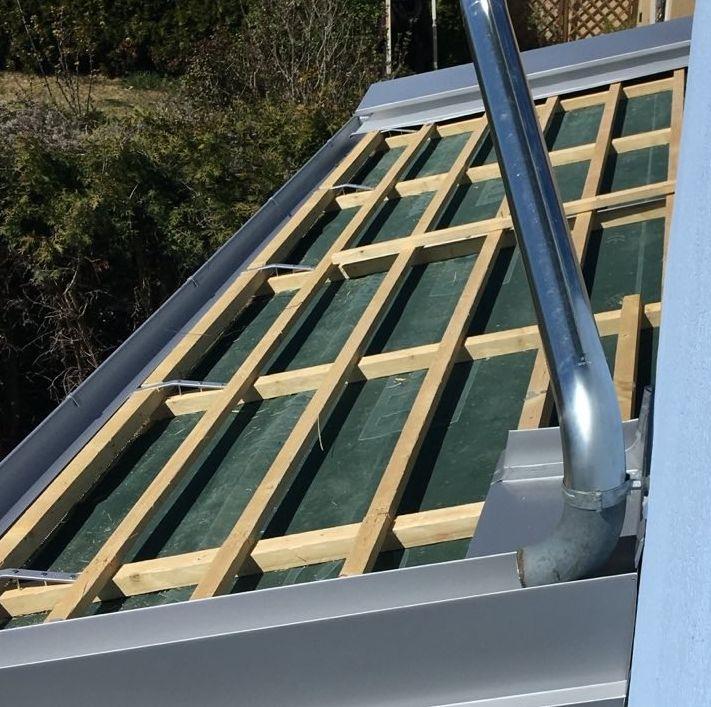

Die ist logischerweise durch die Schalung durchgenagelt, aber die breite Konterlattung verschließt vermutlich eine undichte Stelle. Wird das "Loch" in der Unterspannbahn und Schalung durch die Schraube des Dachhakens wirklich dicht verschlossen? Muss man dabei auf etwas speziell achten? Die Konterlattung dürfte ca. 5cm dick (die Querlattung etwas schmäler, aber die betrifft es ja nicht) sein, wie man am Foto sieht. Das sollte doch mehr als genug sein, um Dachhaken, die insgesamt 2*20kg tragen müssen stabil zu halten, wenn ich pro Panel 4 Haken nehme, müsste jeder Haken 5kg plus evtl. anteilige Schneelast halten. Trotzdem unbedingt durchschrauben in die Sparren? Sollte ich (Dachneigung 17 Grad), die Panele einfach mit normalen Systemschienen auf den Dachhaken befestigen oder stärker neigen, dann käme natürlich noch die Windlast dazu und die Optik. |
||
|
||
|
Für normal sollte ein Nageldichtband vorhanden sein. |
||
|
||
|
ich hoffe das ist nur eine Vermutung von dir und es wurde ein Nageldichtband geklebt unter der Konterlattung? Wenn nicht, hast du auch ohne Dachhaken ein Problem. würd sie dachparallel montieren. |
||
|
||
|
ja war nur eine Vermutung, weil ich mich bis jetzt mit dieser Thematik nicht beschäftigt hatte. Bei genauerer Betrachtung der Fotos scheint unter der Konterlattung ein schwarzes Band zu sein, somit müsste das passen. Dennoch stellt sich mir die Frage, ob die Dachhaken am Sparen in meinem Fall befestigt werden müssen, oder nicht die Konterlattung reichen würde. Verstehe ich es richtig, dass ich selber bei der Montage kein Dichtband mehr benötige, weil dieses ja schon damals unter der Konterlattung angebracht wurde und ich ja genau dort durchschrauben würde? Gibt es für das abgebildete Dach spezielle Dachhaken, oder kann man da irgendwelche nehmen? Die 2 Panele schraube ich dann auf die Schienen und diese werden mit den Dachhaken verbunden oder braucht man da zwingend Klemmen? Die 2 Panele hätten auf der Rückseite Schraublöcher. Die beiden Panele sollen quer, also quasi im Portraitmodus angebracht werden. |
||
|
||
|
Für zwei Module nimmst Du 4-8 Haken nach Berechnung und befestigst diese nach Vorgabe des Herstellers, worauf Du wieder nach Vorgabe die Schienen montierst und wieder nach Vorgabe die Module, die Du nach Vorgabe anschließt und die Kabel natürlich auch nach Vorgabe verlegst etc... Kommt immer aufs Material und die Gegebenheiten an. Wenns einfach wäre, könnte das ja Jeder; wobei es fast Jeder macht, weil Er meint, Er wüsste wie es geht ;) (bis es dann drinnen nass wird, oder was weg fliegt...) 🤐 |
||
|
||
|

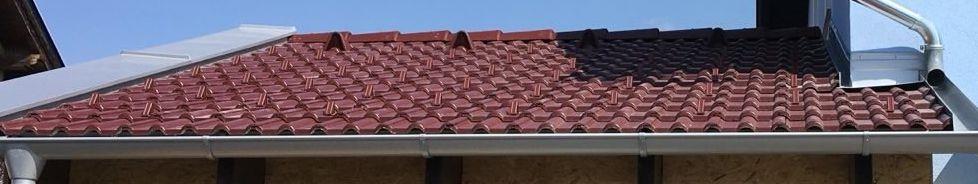

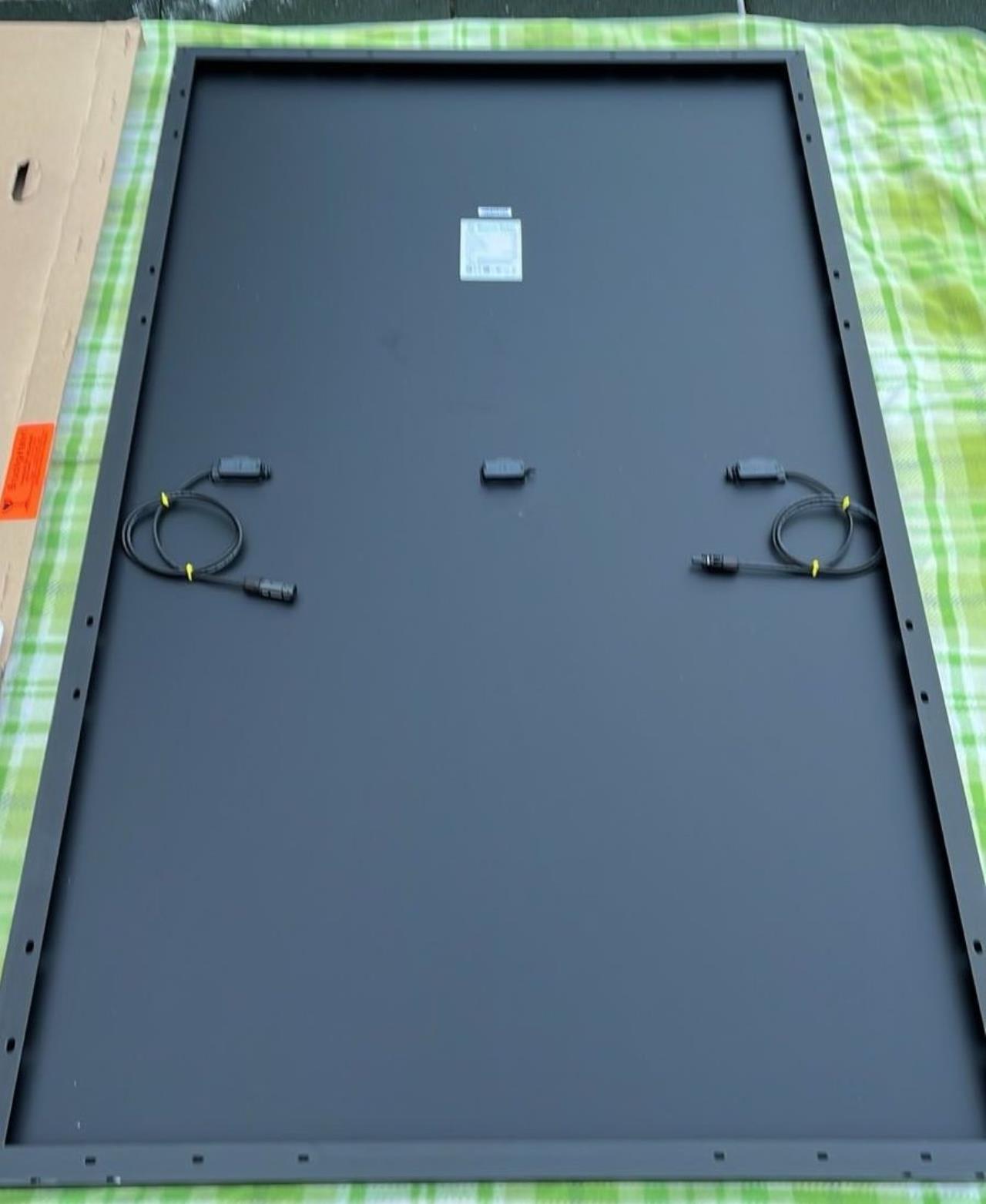

Meine Panele haben auf der Unterseite am Rahmen Befestigungslöcher, machen da die normalen Schienen samt Klemmen überhaupt Sinn oder gibt es da bessere Lösungen? Montiere ich die Panele über die Schneehaken, oder muss/soll ich diese im betreffenden Bereich entfernen (siehe Bild ganz oben)? Sind bei der Montage von PV-Panelen am Dach befindliche Blitzschutzableitungen (nicht Fänge, sondern die Ableitungen Richtung Boden) zu beachten oder könnten die unter/neben dem Panel ohne Probleme verlaufen? |
||
|
||
|
Die Löcher werden höchstens bei Trackern oder asiatischen Billig-Lösungen verwendet. Lies wenigstens mal die Montageanleitung deiner Module. Blitzschutz hängt immer von den Trennungsabständen ab. Schneehaken sind prinzipiell egal aber Sinn machts keinen unter den Modulen.
|
||
|
||
|
Naja die Löcher (siehe Foto ganz am Anfang) sind deshalb, weil diese Module ja eigentlich für die Montage mit Balkonhaken bzw. so Aufständerungen gedacht sind und ich frage mich halt, ob das Schienensystem bei lediglich 2 Modulen überhaupt Sinn macht, oder ob man die Panele nicht gleich mit einem Zwischenstück direkt an den Dachhaken befestigen könnte. Ok, ich wundere mich nur, weil ich da schon in der Siedlung alles gesehen hab, also direkt daneben, darunter usw. bzgl. Blitzschutz. Naja ich müsste sie nicht extra ausbauen und könnte sie vielleicht gleich als Verlegehilfe für die Kabel verwenden, sprich dort eingefädelt, mit Kabelbinder fixiert und gegen Aufscheuern geschützt wären sie wohl gut gegen Windbewegung usw. gesichert |
||
|
||
|
Diese Löcher sind da aus Historischen Gründen drin und werden bei speziellen Montagen teilweise noch verwendet. Wie Helyx schrieb. Bei Trackern, Zaunmontage, Balkon, kann man die schon verwenden. Mit Haken, ohne Schienen, wirst Du aber kaum die Richtigen Stellen treffen. Privat kann man ja fast machen, was man will, mit ner Systemstatik und der Freigabe vom Hersteller, weißt Du aber, daß das Zeugt auch dauerhaft auf dem Dach bleibt. Ja, wird oft ignoriert. Gewissenhafte Elektriker lassen das eine Blitzschutzfachkraft rechnen, oder halten den Abstand größer, als es die Berechnung maximal ergeben könnte. Wenn der berechnete Abstand zum äußeren Blitzschutz nicht eingehalten werden kann, muss die Anlage mit eingebunden werden. Das kann dann entweder eine Fangeinrichtung sein, die die Module in den Schutzbereich bringt, oder der Potentialausgleich wird Blitzstromfähig angebunden. Kommt drauf an und da weiß ich zu wenig drüber, als dass ich da was empfehlen könnte. Die Schneehaken??? Ne, lass die Haken Haken sein und binde die Kabel sauber unters Modul, an Rahmen und Gestell und führe die scheuerfrei ins Dach. Sonst zieht Schnee und Eis an den Kabeln und das soll vermieden werden. Ich wollte jetzt fast sagen, dass Du besser jemanden kommen lässt, der es richtig macht. Das Problem ist nur einen Solchen zu finden :D Für zwei Module kommt eh keiner, oder es kostet so viel, dass ne große Anlage günstiger gewesen wäre... Gruß und viel Erfolg |
||
|
||
|
bei mir kommen ja die Kabel nirgends unters Dach, weil der Wechselrichter und Speicher outdoor stehen, daher ja auch meine Frage, ob die Sache mit allfälligem Durchschmorren bei mir überhaupt so schlimm wäre (natürlich soll es nicht passieren), weil ja alles outdoor ist. Die Haken neben dem Modul würde ich aber schon (evtl. mit Leerrohr) für das Kabel (von den 2 Modulen zum Wechselrichter) verwenden, sonst liegen die ja irgendwie am Dach. |
||
|
||
|
wo bekommt man diese Systemschienen etc. halbwegs günstig in so kleiner Menge her? Vor allem möchte ich die Panele ja im Portraitmodus anbringen, muss man da zwingend dann eine Überkreuzmontage machen? |
||
|
||
|
Reste von Willhaben und Selbstabholung. Ich hätte z.B. noch massive Varista Schienen (50x46) mit passenden Dachhaken und Klemmen herumliegen => https://www.varista.de/schraegdach/dachhaken/ Es gibt aber auch etliche Shops die Selbstabholung von Kleinmengen anbieten (enercab, solarvic,..) |
