Beste Antwort [im Thread anzeigen]
|
||
|
Ich hol mir hier eigentlich mehr Infor raus als das damit zu steuern. Lediglich die Funktionen Verschiebung Heizkurve und Heizkurve selbst hab ich mir rausgezogen, einfach mit +- einzustellen. Mit dem äußerst bescheidenen Visualisierungstool hab ich mir für mein Wandtablet ein Anlagenschema erstellt damit ich die wichtigsten Heizungsinfos übersichtlich beisammen habe, nothing fancy:  So sehe ich die wichtigsten Werte und auch ob gerade Warmwasser gemacht wird etc.. |
||
|
||
|
very very fancy ...👍 |
||
|
||
|
Ja das sieht wirklich toll aus. Sehe ich das richtig, dass du auch Register für die Lüftungsanlage ausliest? Ist das eine ERS von Nibe/KNV? Ich habe bisher noch keine Register für die Lüftungsanlage gesehen. Magst du vielleicht deine Config bzgl. der Verschiebung der Heizkurve zeigen? |
||
|
|
||
|
||
|
äh nein ich habe keine Lüftung, was meinst du genau? Ich habe eine S1255-PC. Links einfach die Daten des Geräts, Energie und AZ sind in der Lox berechnet, der Rest ausgelesene Werte. Links oben die Brauchwasser Sensoren und darunter einfach eine Anzeige ob Warmwasser gemacht wird oder nicht. Die Wärmepumpe gibt es in der Lox Software als vorkonfiguriertes Gerät. |
||
|
||
|
welches Visu Tool ist das ? würde auch gerne so was basteln, Werte von Loxone habe ich ja |
||
|
||
|
das in der Lox integrierte. Ist aber noch sehr jungfräulich, ohne echte Funktionen .. muss noch weiterentwickelt werden.. |
||
|
||
|
ok danke, das Anlagenschema ist das, das ist ganz nett, werde ich auch mal versuchen , danke für den Input |
||
|
||
|
Da du die Grafik ja leider nur als Hintergrundbild importieren kannst hab ich mir das einfach im Powerpoint gebastelt, dann per Screenshot ins Anlagenschema gezogen und dann die Werte hinzugefügt. Ist ne echte Spielerei mit hin und her bis das alles einigermaßen passt. Screenshots müssen immer exakt den gleichen Ausschnitt haben sonst ist dann wieder alles verschoben... ein Krampf. Wird hoffentlich noch ausgebaut. Viel Spaß beim Basteln :) |
||
|
||
|
ja danke, habe ich schon gemerkt, is was zum spielen :) aber trotzdem ganz nettes tool |
||
|
||
|
Gerade über diesen Beitrag gestolpert. Hat jmd einen konkreten Hinweis, wie die S1255 ins Loxone integriert werden kann? Ich hab eigentlich die Modbus-Extension, allerdings sieht es im Handbuch der KNV Wärmepumpe so aus, also würde Modbus nur zur Kommunikation zwischen mehreren Wärmepumpen verwendet. Wie läuft das genau oder wird das über einen anderen Weg in Loxone integriert? |
||
|
||
|

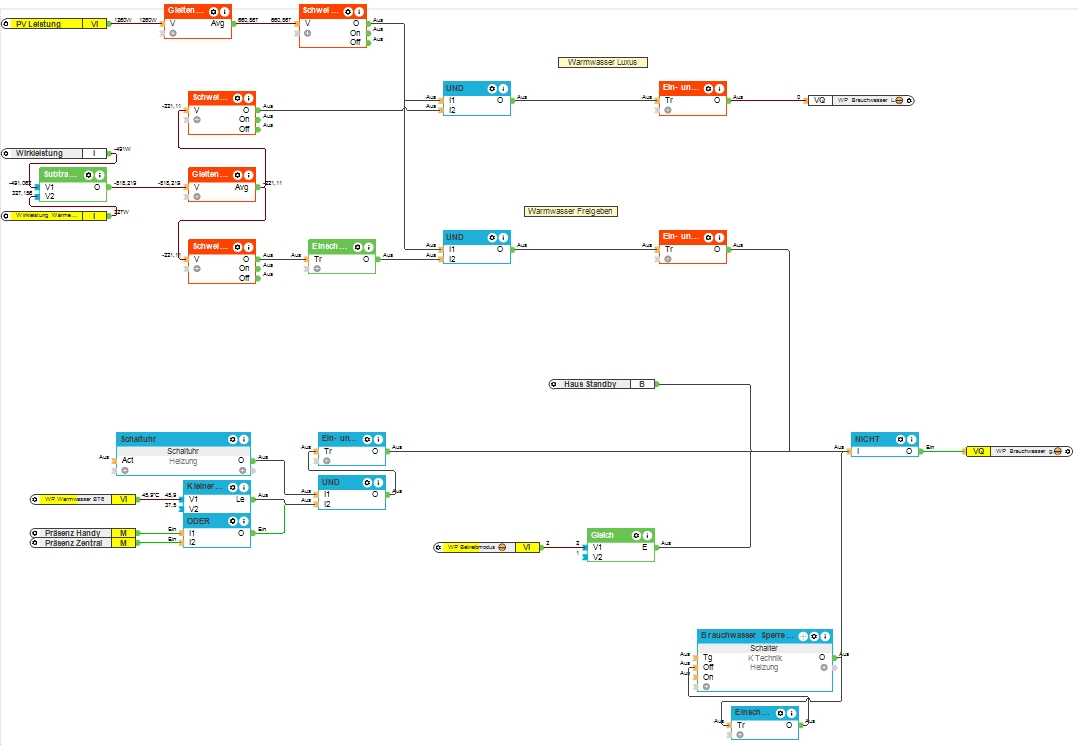

Die S hat Modbus TCP, wie es mit Modbus TP ausschaut weiß ich nicht evtl. braucht man ein Zusatzmodul wie bei der F Ich verwende Loxone eigentlich nur für die Warmwassersteuerung PV Überschuss im Estrich einlagern habe ich aufgegeben da die WP WP [Wärmepumpe] schnell Schluckauf bekommt, habe allerdings noch die F Nebenbei hald noch ein wenig Visu und Grafana Kurven mit Stats4lox, damit ich nicht von der Cloud abhängig bin  |
||
|
||
|
Für die S brauchst du gar keine Modbus-Extension, da diese Modbus-TCP hat. Das funktioniert einfach über das Netzwerk. In der Loxone-Library gibt es sogar ein Template dafür: https://library.loxone.com/detail/knv_nibe-topline-(s11551255)-594/overview |
||
|
||
|
@Andreas90 Könntest du bitte dein Config File teilen? Würd mir sowas auch gerne nachbauen. Danke! |
||
|
||

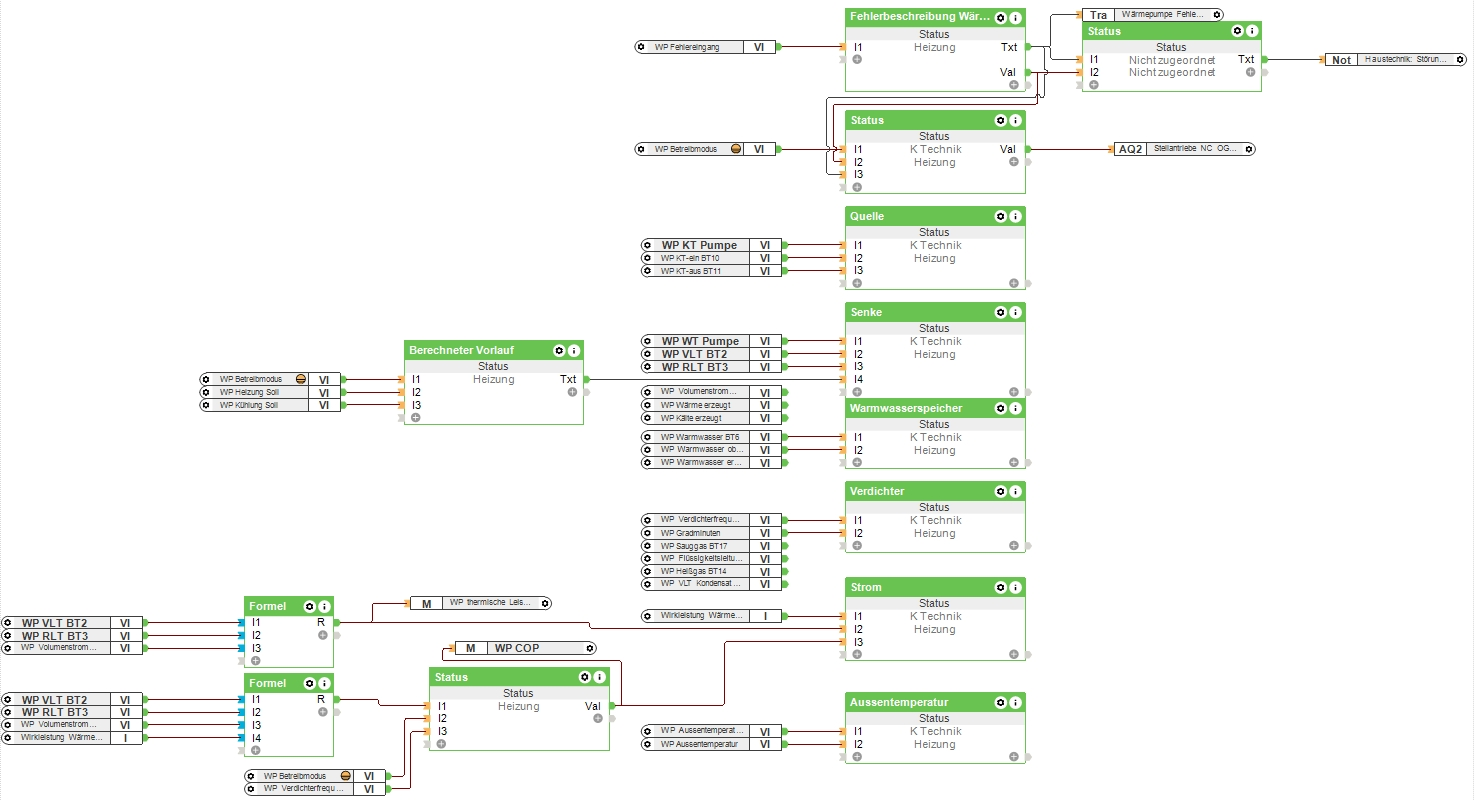

Sind ja mehr oder weniger nur ein paar Status Bausteine, wirklich Logik ist bei mir nicht dahinter
|
||
|
||
|
Wow das sieht ja toll aus bei dir. wie bekommst dunes hin, dass du mehrere Werte unter ein Icon angezeigt bekommst? |
||
|
||
|
ja das würde mich auch interessieren @Andreas90 |
||
|
||
|
<v1.1> / <v2.1> im Textfeld |
||
|
||
|

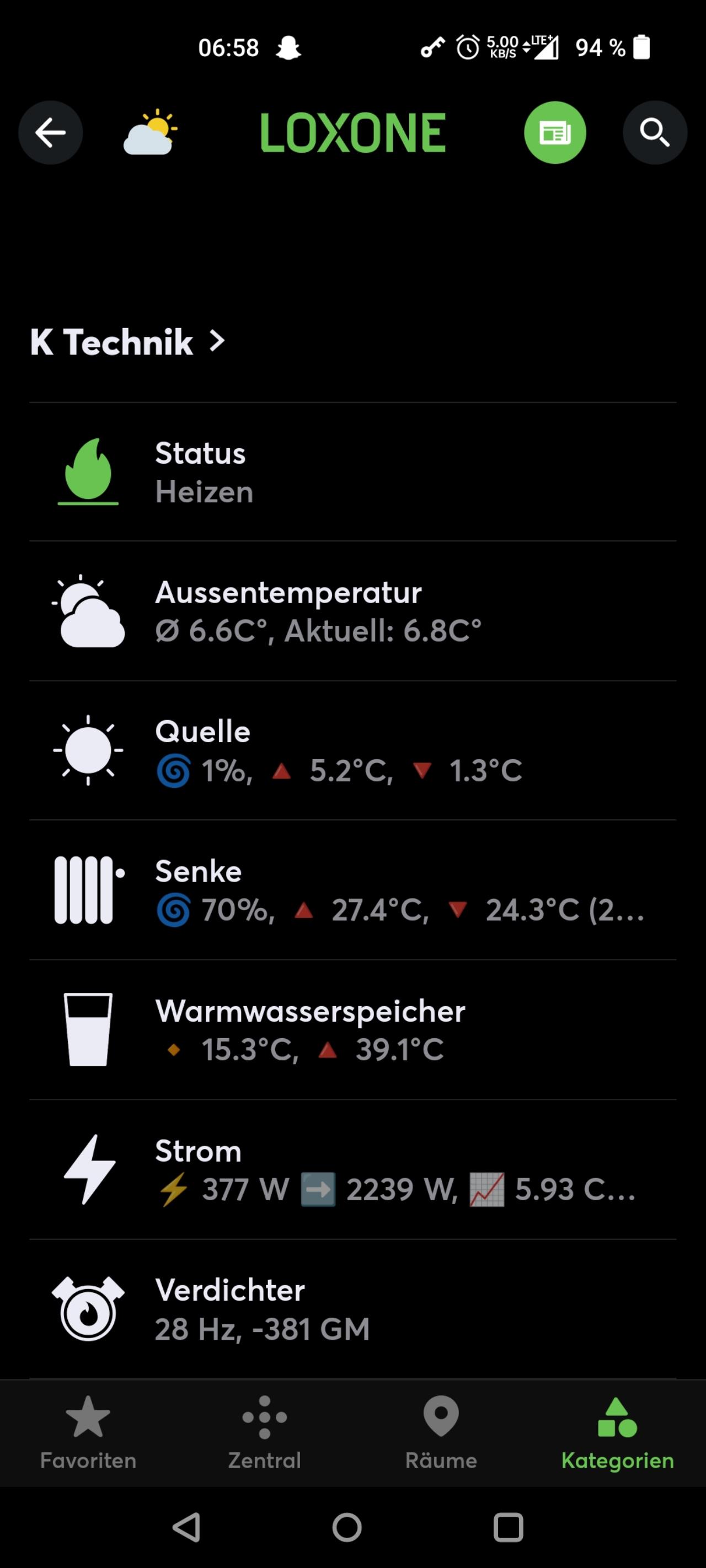

Genau und die Symbole im Text sind einfach Smilies 😅 Auf die Statusbausteine habe ich noch die ganzen Einzelwerte verlinkt, damit man detaliert nachschauen kann |
||
|
||
|
Kannst du vielleicht kurz schreiben wie eine solche Verlinkung funktioniert? Magst du vielleicht deine "Heizung-Config" teilen? Würdest mir (und sicherlich vielen Anderen hier) sehr helfen. Gibt doch einige Nutzer hier mit der Kombi Nibe/KNV und Loxone. |
||
|
||
|
Loxone hat doch eine wunderbare Doku, das kann ich gar nicht so gut erklären :) https://www.loxone.com/dede/kb/bausteine-verlinken/ https://www.loxone.com/dede/kb/status-baustein/ Ist doch genau das richtige Projekt um sich mit Loxone zu beschäftigen ;) |
||
|
||
|
@Andreas90 hast du den Loxone Baustein verwendet und alle Bezeichnungen händisch auf Deutsch geändert oder gibts einen deutschen Baustein zum Download? Ich habe in der Loxone Library nämlich nur den auf Englisch gefunden. |
