Hallo zusammen,

vielen Dank für die wertvollen Tipps und Infos in diesem Forum.
Ich lese nun schon einige Zeit mit und möchte euch gerne meine Exceltabelle a la mampfgnom und berhan vorstellen.
Basis war die Tabelle von mampfgnom. Vielen Dank dafür.

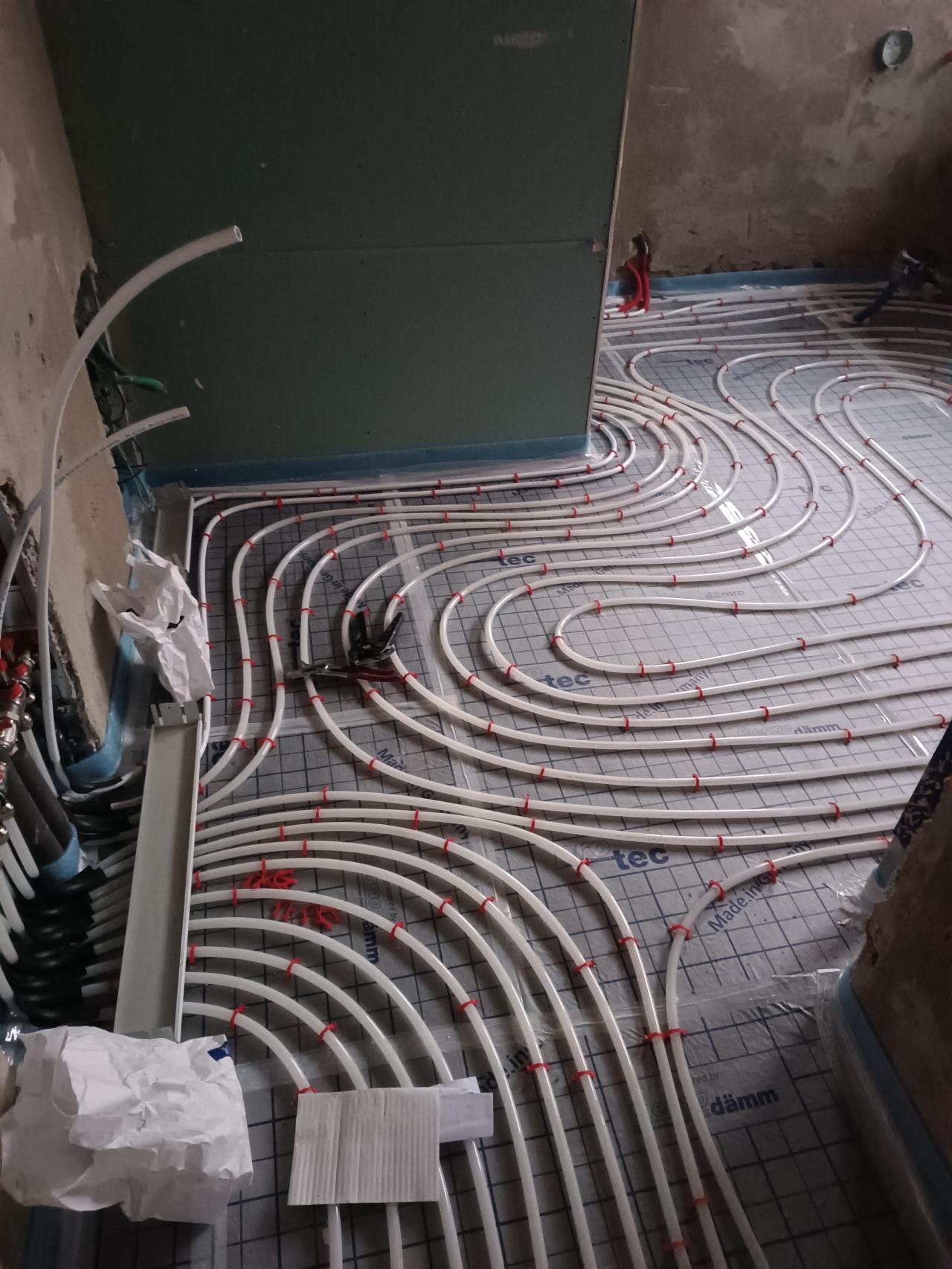

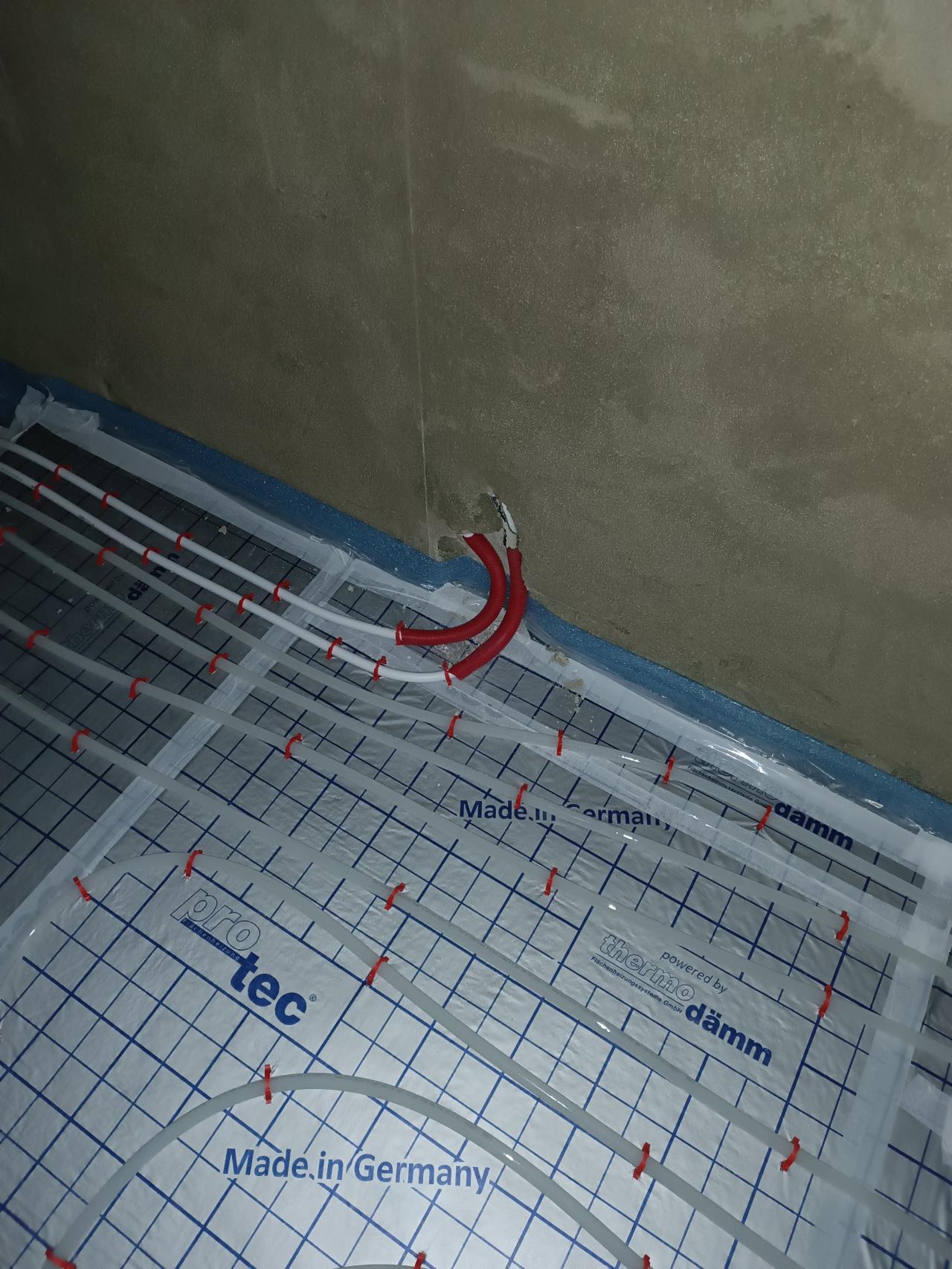

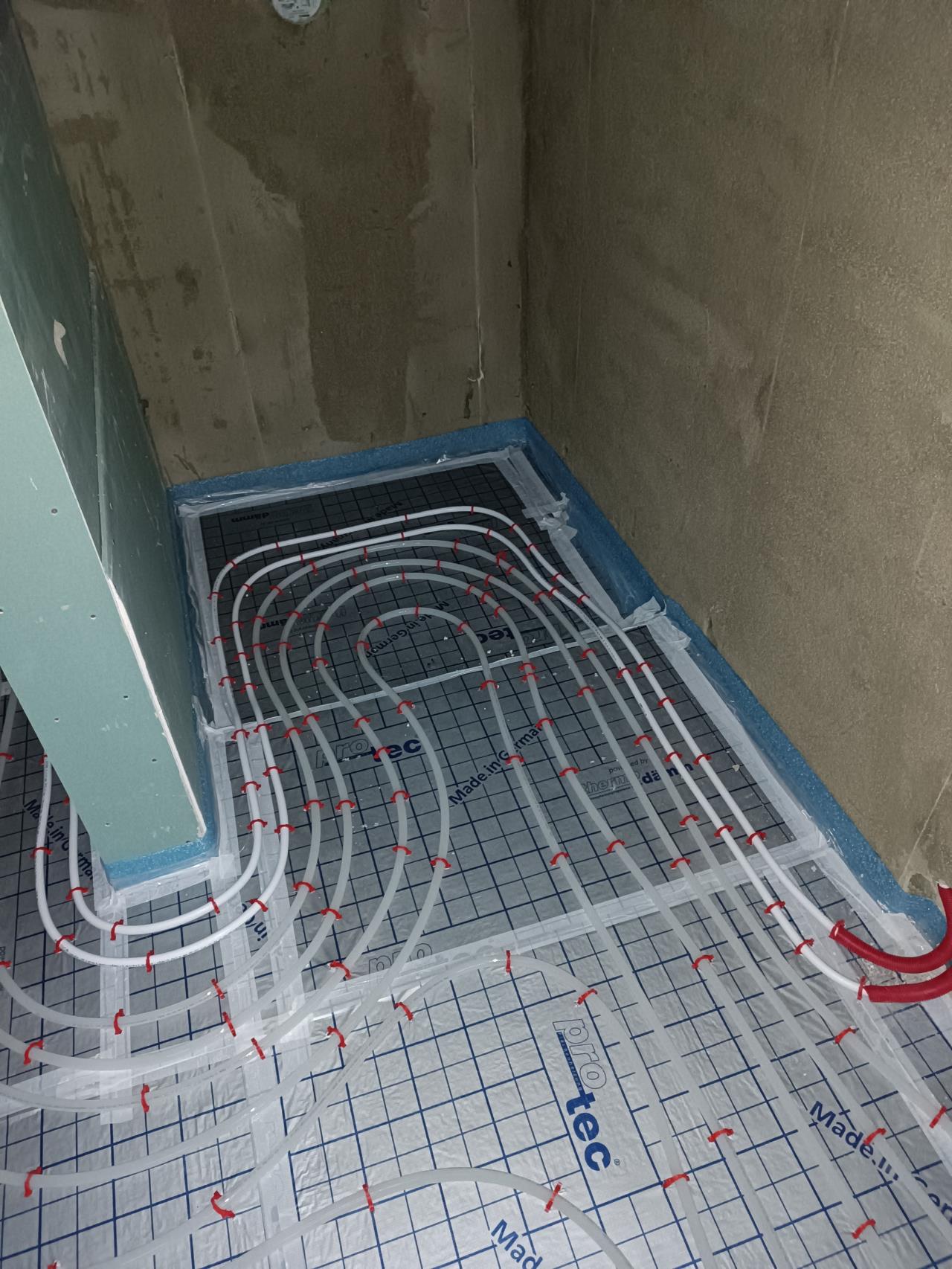

Als Ziellänge habe ich für die BKA BKA [Betonkernaktivierung] 75m (20x2) und für die FBH FBH [Fußbodenheizung] 100m (17x2) angesetzt.
Es soll über die BKA BKA [Betonkernaktivierung] auch gekühlt werden können.
Eine KWL KWL [Kontrollierte Wohnraumlüftung] wird ebenfalls eingebaut.

Schema:
Der Variotherm Verteiler (Anregung von Pedaaa) gefällt mir von der Idee so gut, das ich ihn reinbauen musste. In der Berechnung ist dieser noch nicht implementiert.


2023/2023082881490.png

Tabelle:
https://drive.google.com/file/d/18H3_w5NElA_RbC0QTwRlalwBDtNPrzcB/view?usp=drive_link

als Screenshot

2023/20230828729436.png


2023/20230828488613.png

Ich würde mich freuen, wenn Ihr mal drüber gucken könntet.
Sind die Werte plausibel? Geht es in die richtige Richtung?
Wie hoch darf/soll der Gesamtdruckverlust (Anbindung+Heizkreis) sein?

Was mir noch nicht klar ist: Wie berechne ich die Druckverluste der "HKVs" iterativ?
Hab ich beim experimentieren das Makro zerschossen?

Welcher Druckverlust ist erstrebenswert? Ich habe jetzt einen Druckverlust von 2200 Pa eingestellt.
Damit werden alle Räume bei 27° VL Temperatur warm.

Was mir auffällt: Ich habe sehr hohe Volumenströme. Schafft das die Pumpe überhaupt?

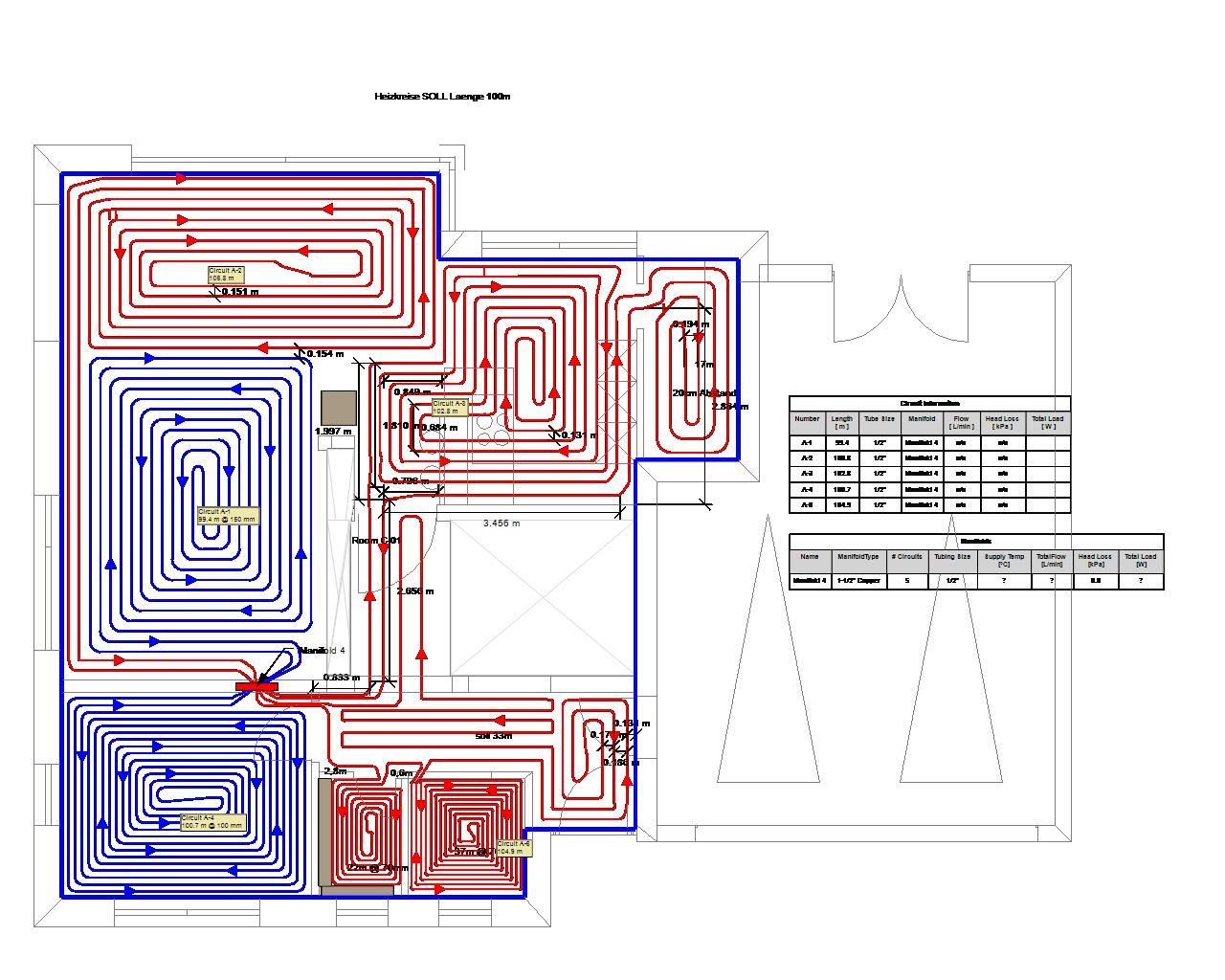

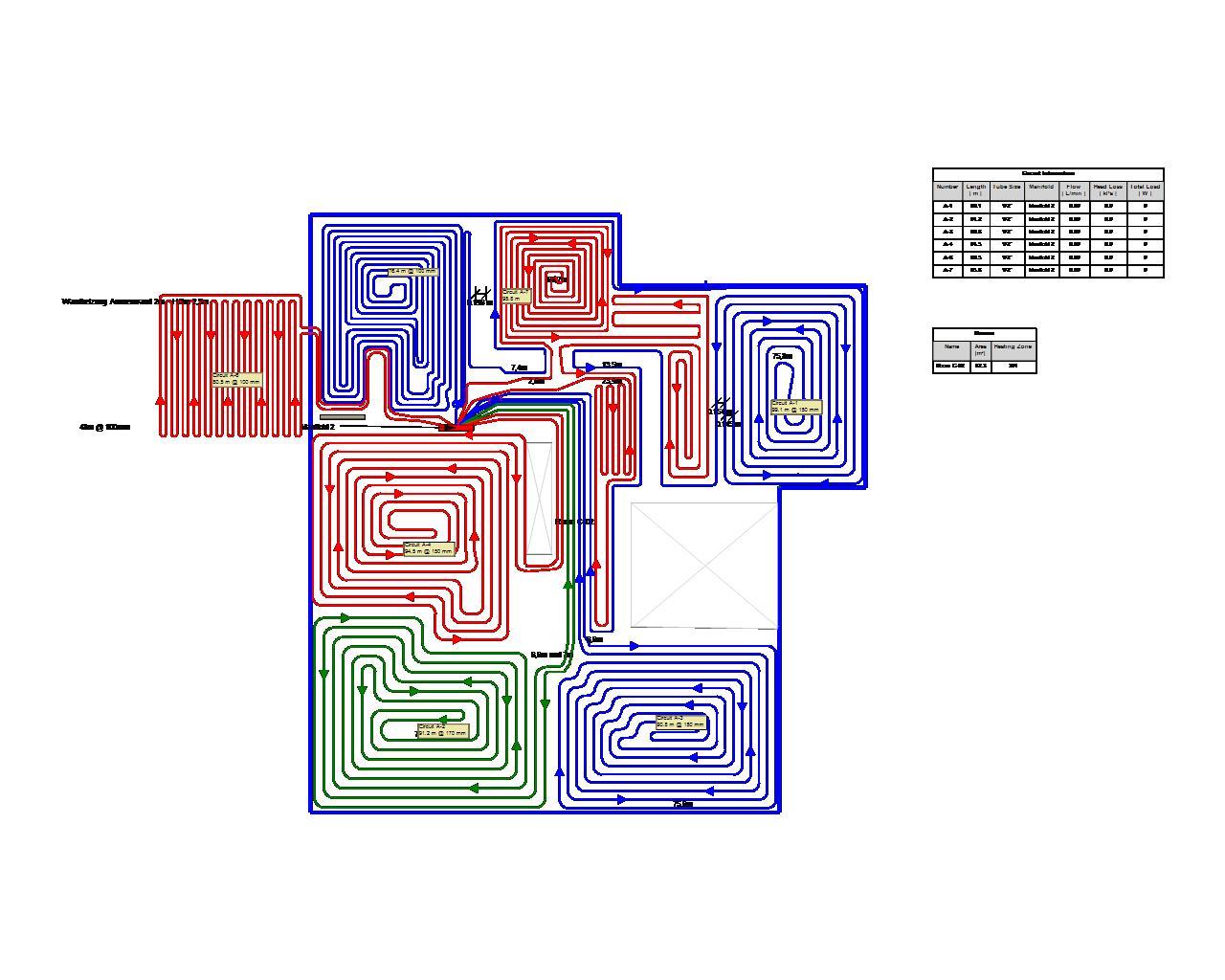

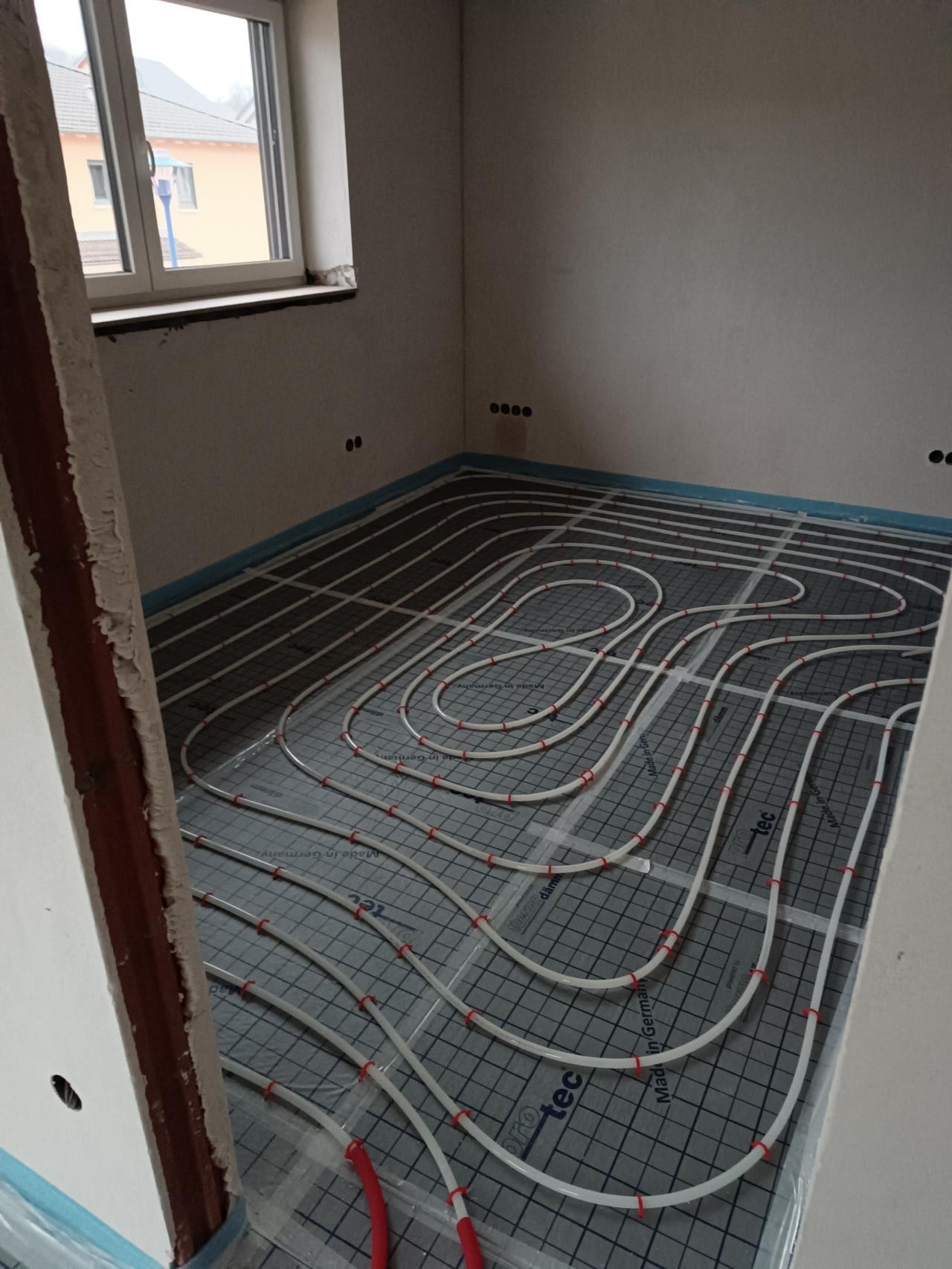

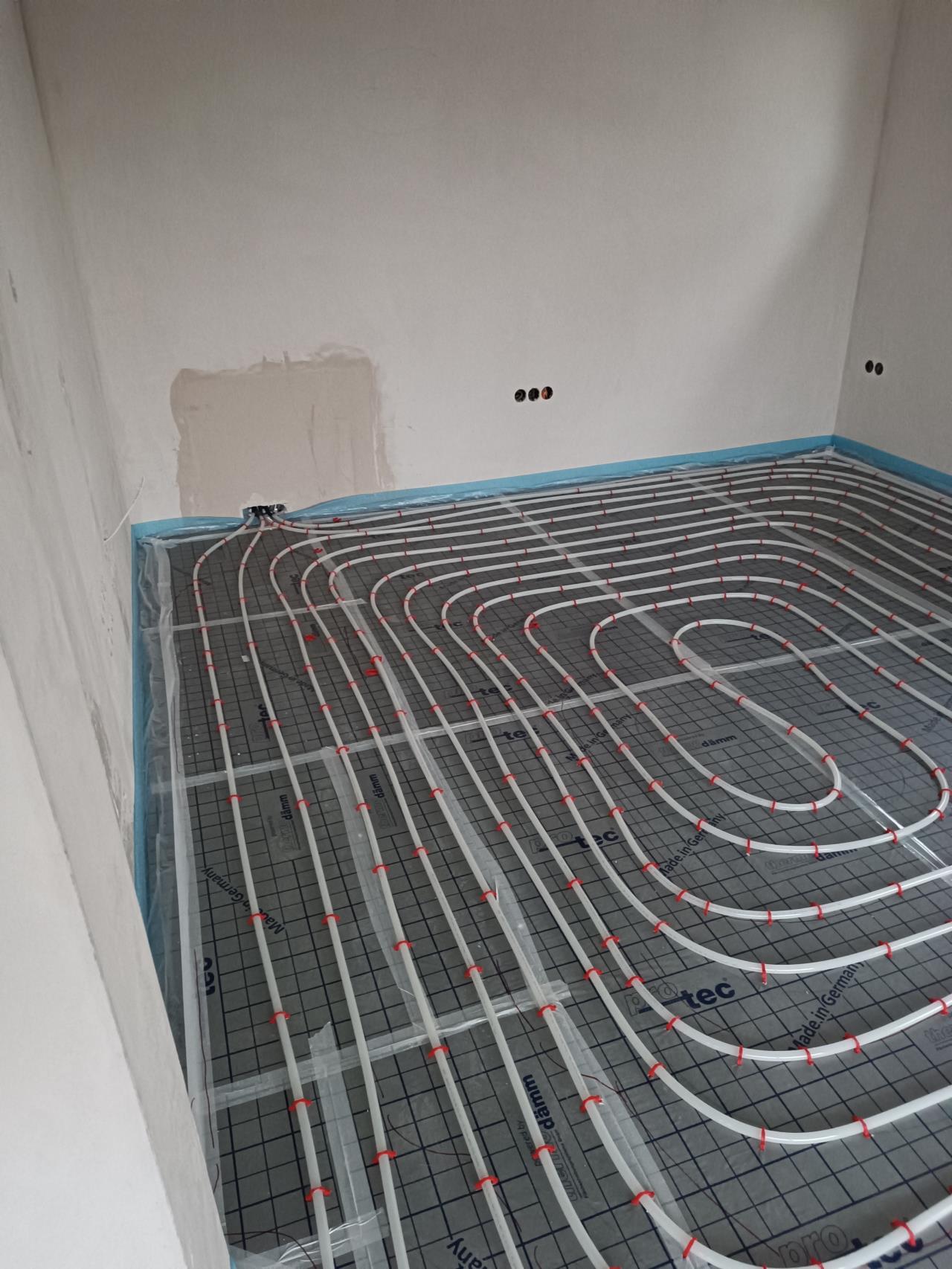

Die Heizkreise habe ich mal grob in den Grundriss eingezeichnet, das ist aber noch nicht auf einem Stand, welchen ich hier hochladen möchte :-D
Der Kreis mit 111,9m wird noch etwas optimiert.

Vielen Dank!

P.S. FunFact: Im VBA Code ist von den Erstellern alles Gendergerecht programmiert. So liest man unter anderem "thetainnen" :-D

von Deep

  •  muletto
22.2.2024  (#21)
selbstverständlich kenne ich den emoji
Danke für den Hinweis.
Ich wusste, dass ich in den untiefen des Forums sowas schon gesehen hatte:

Für mich oder die suchenden:
Das Test-P:
https://www.energiesparhaus.at/forum-heizungsauslegung-mit-berhans-tabelle/60386_6#617788

Abdrücken der verbauten Rohre 1:
https://www.energiesparhaus.at/forum/redir_answer.cshtml?t=60386&a=621432

Abdrücken der verbauten Rohre 2:
https://www.energiesparhaus.at/forum/redir_answer.cshtml?t=60386&a=624027

1
  •  muletto
26.4.2024  (#22)

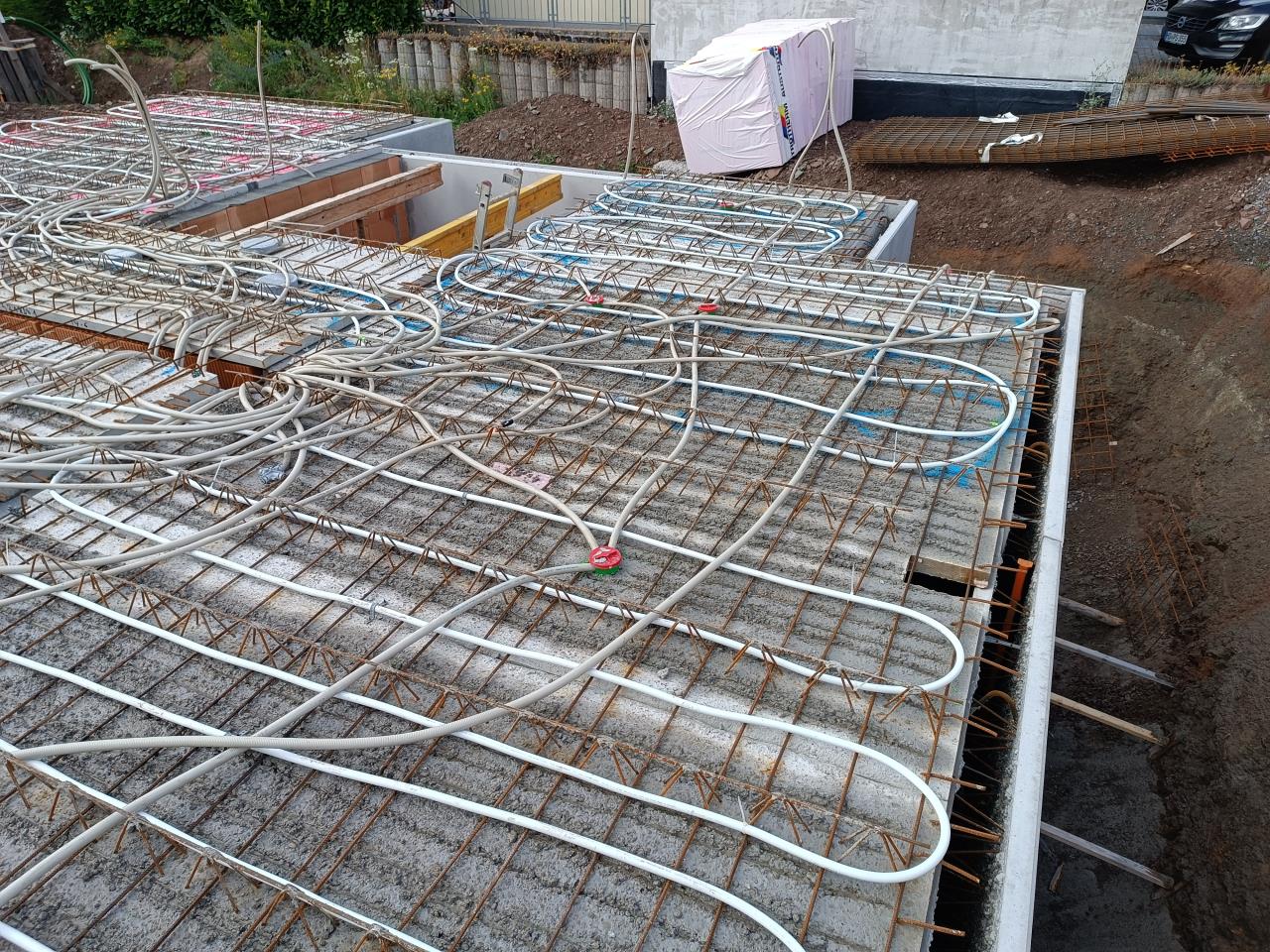

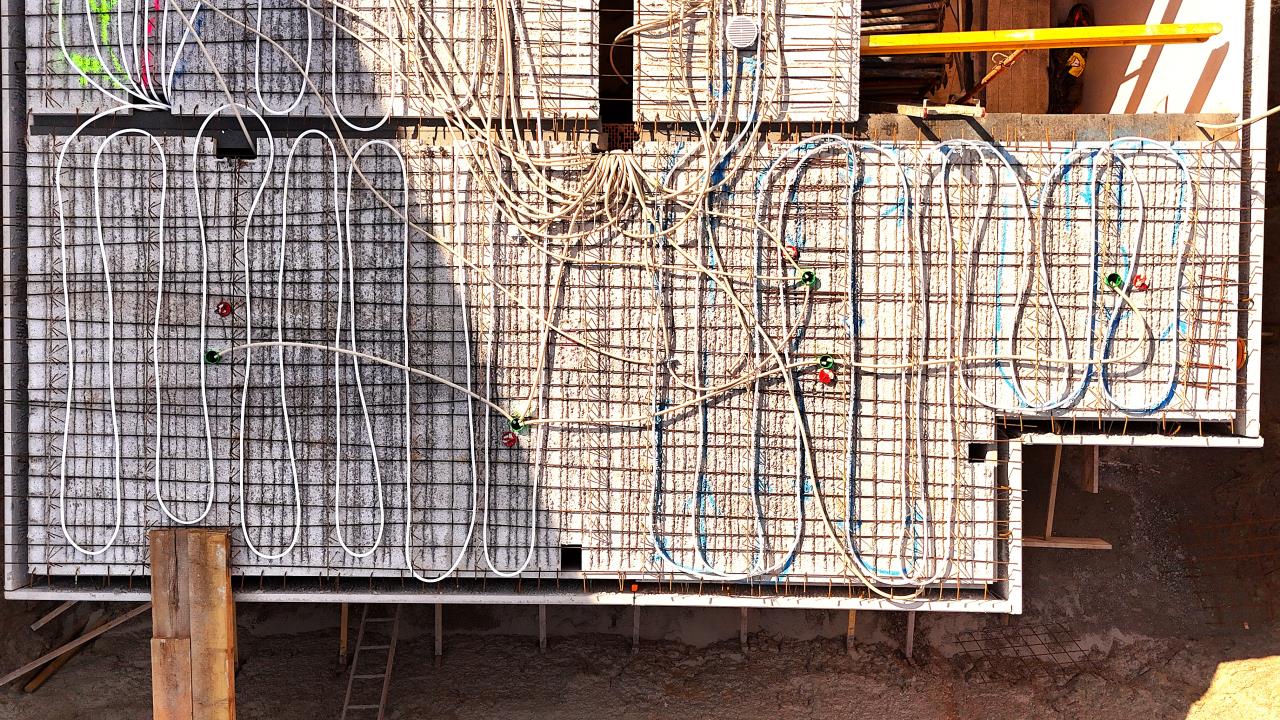

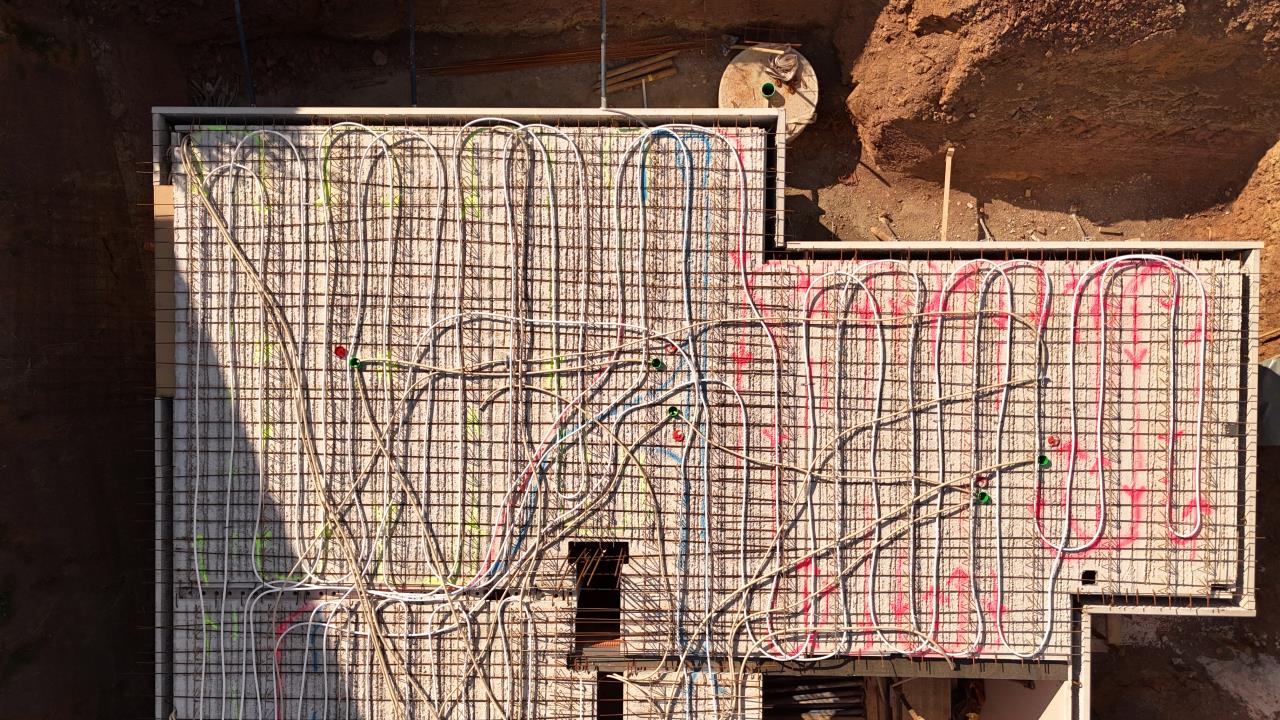

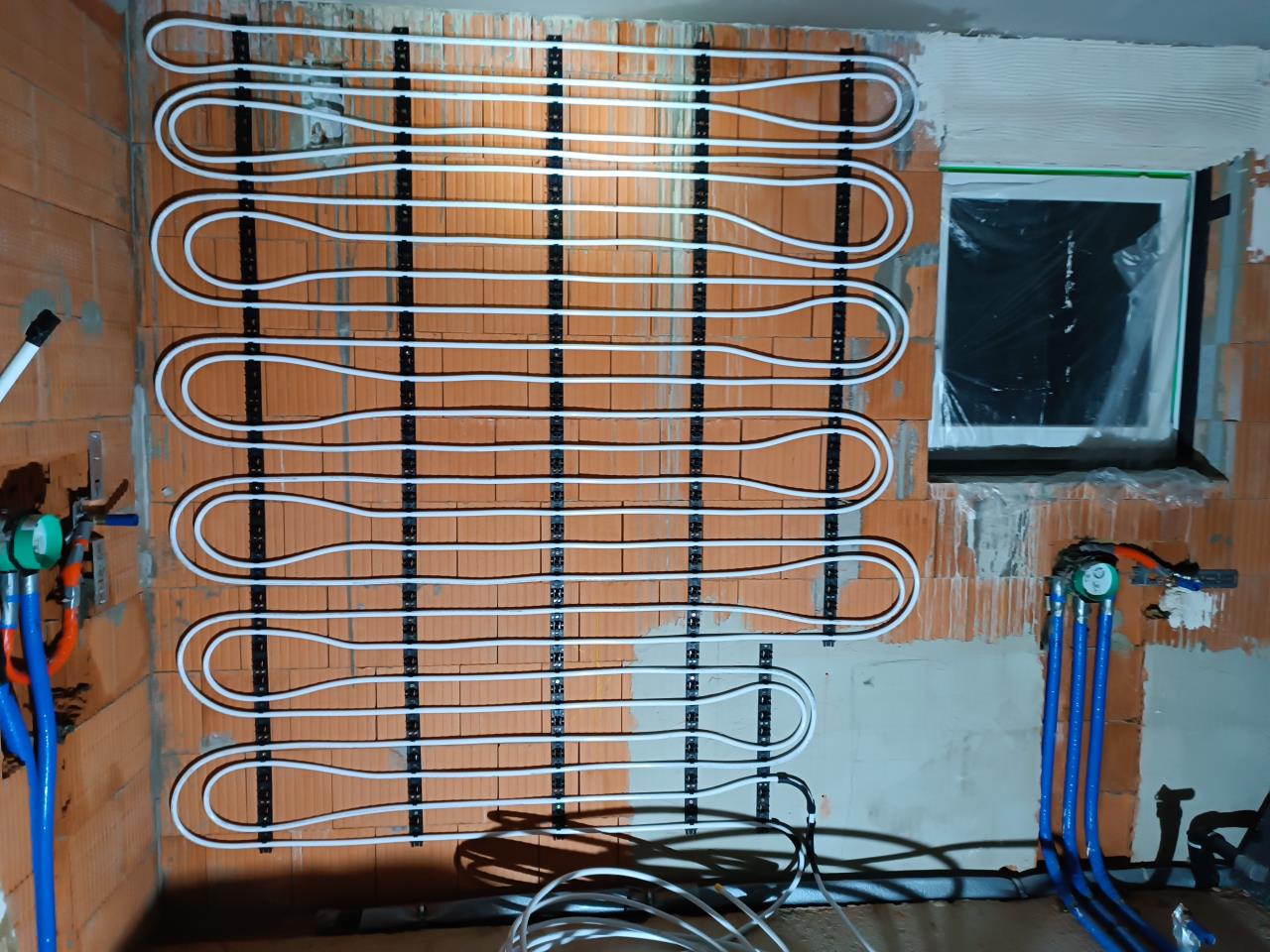

Mein Material für die BKA BKA [Betonkernaktivierung] für den Keller liegt nun hier.

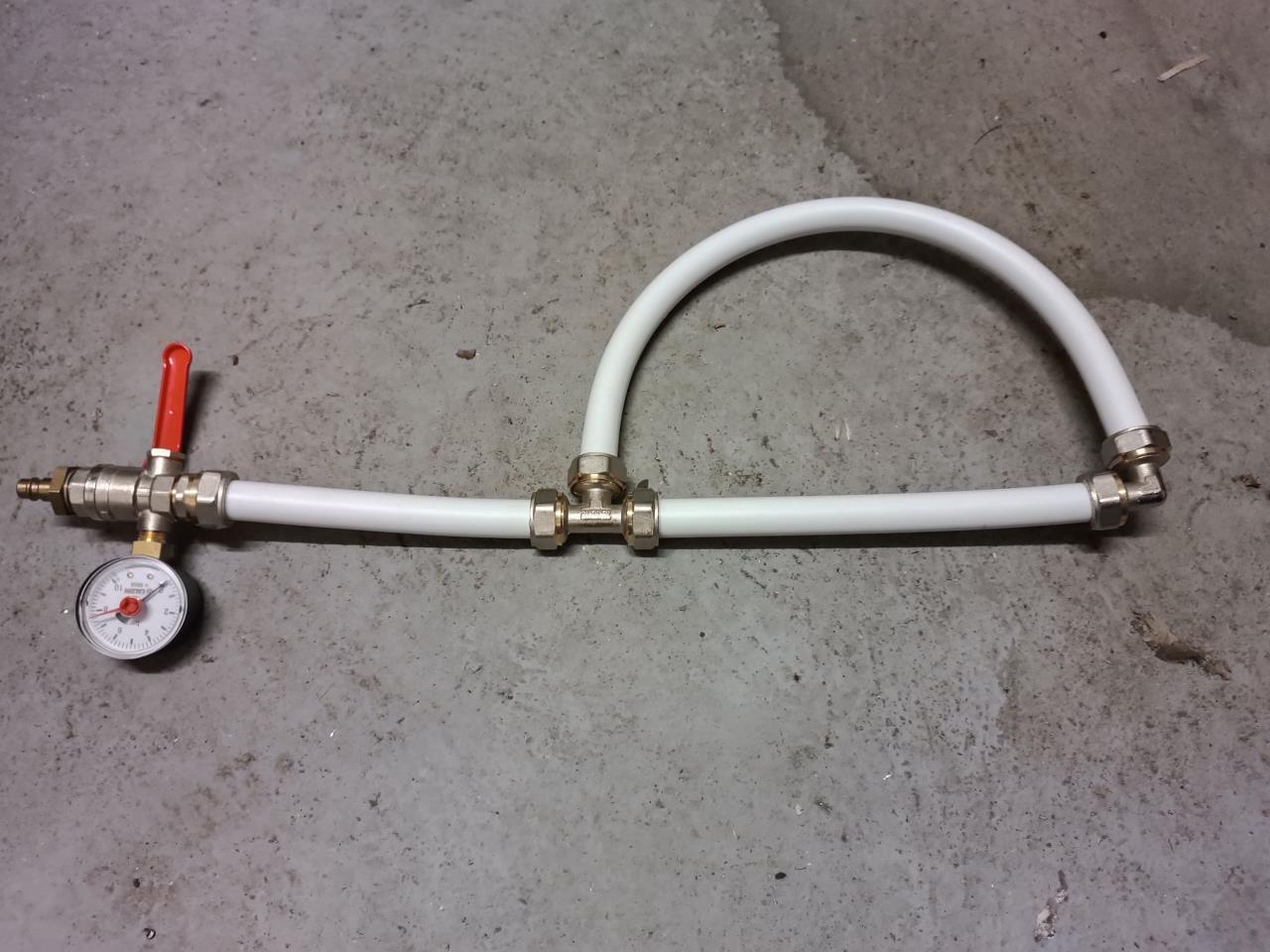

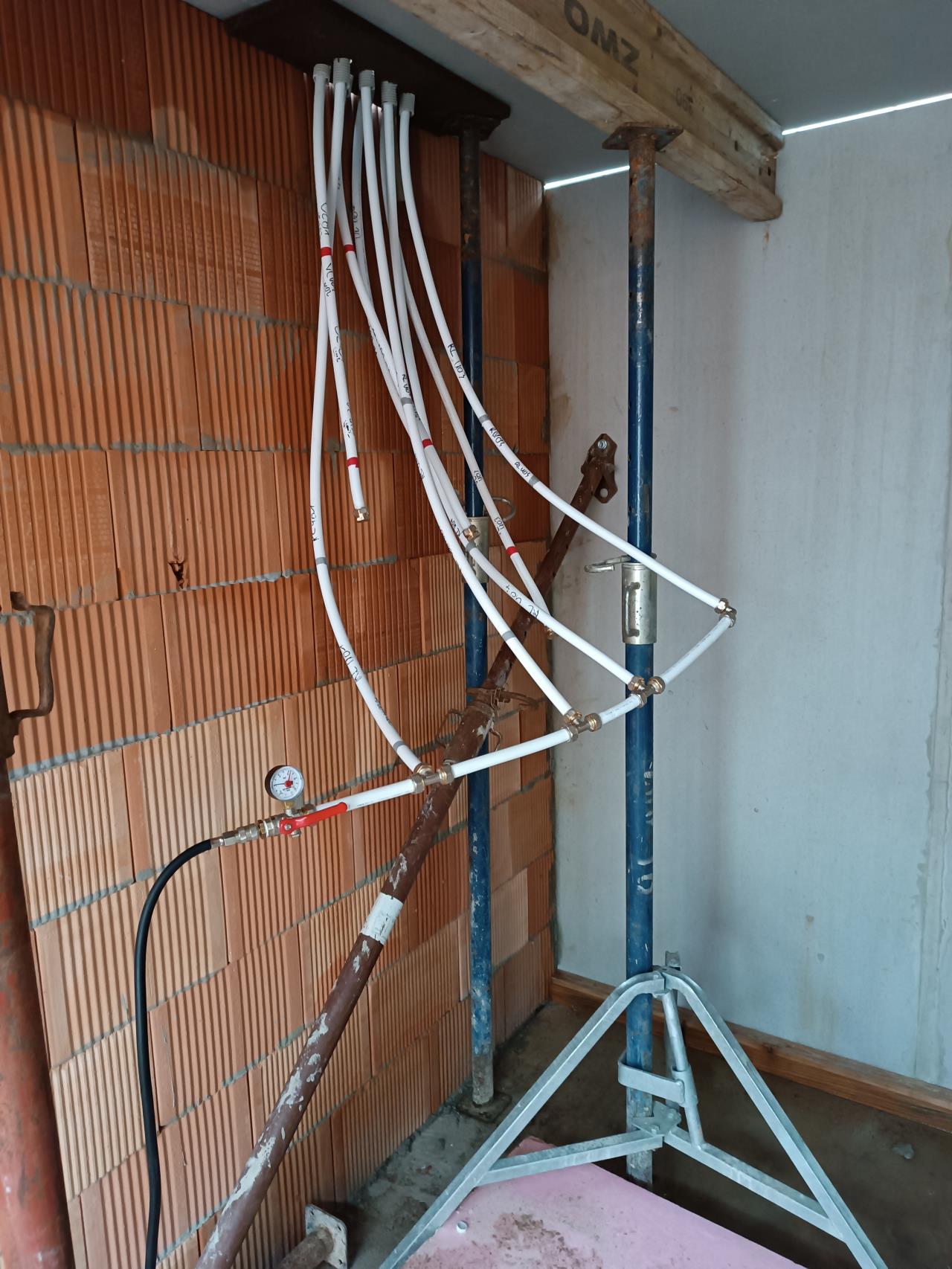

Mein Test-P habe ich auch gebaut.


_aktuell/20240426120360.jpg

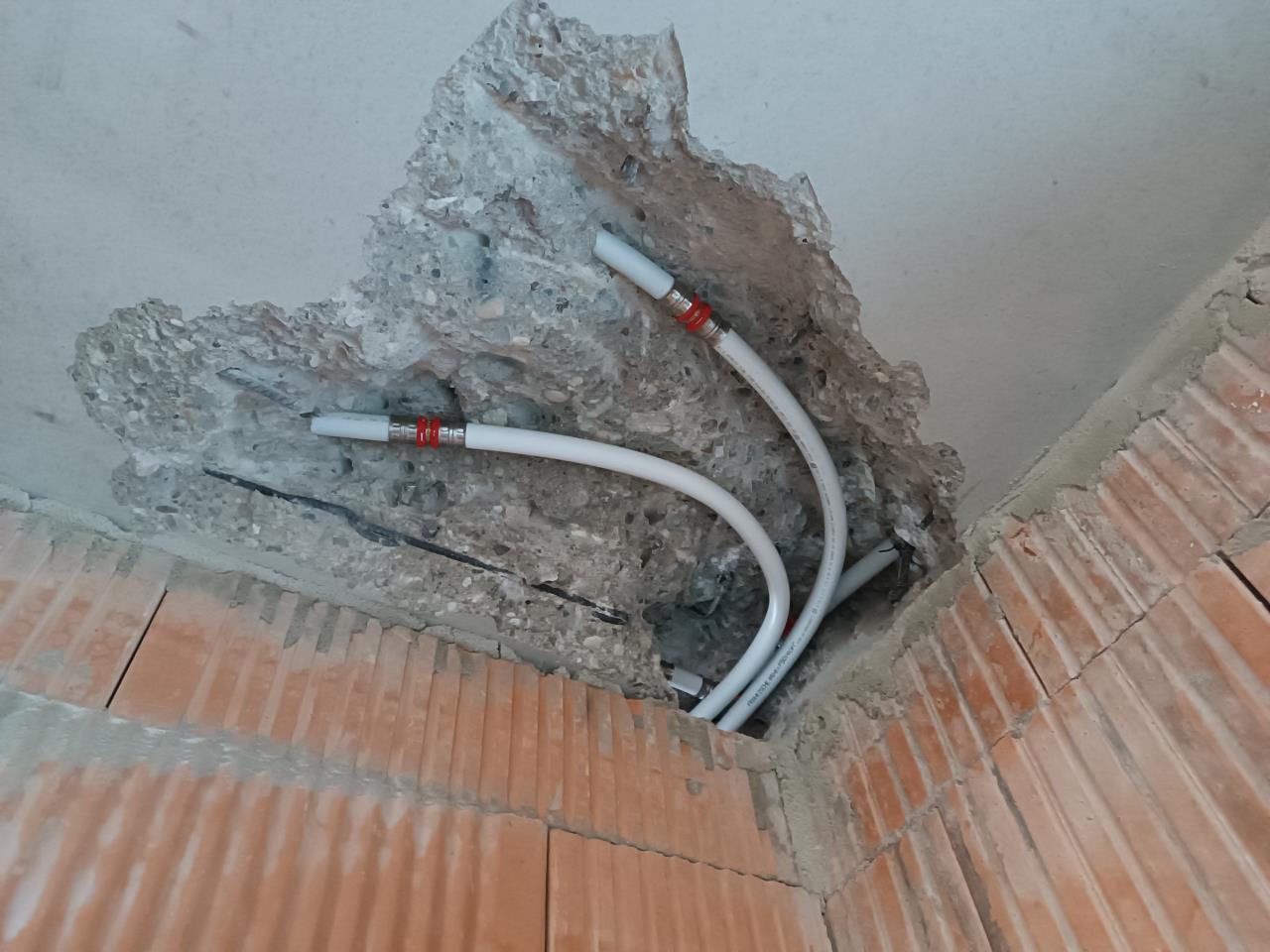

Wirklich gut machbar und das Handling mit dem Aluverbundrohr ist sehr angenehm.
Nur das das mit dem einhanfen habe ich min 3x machen müssen, bis es zwischen Hahn und P dicht war.

Ansonsten sind wir gut 2-3 Monate im Verzug.
Die WP WP [Wärmepumpe] (S1255PC) wurde diese Woche geliefert emoji (und steht nun in einer Gargage und wartet auf Ihren echten Platz).

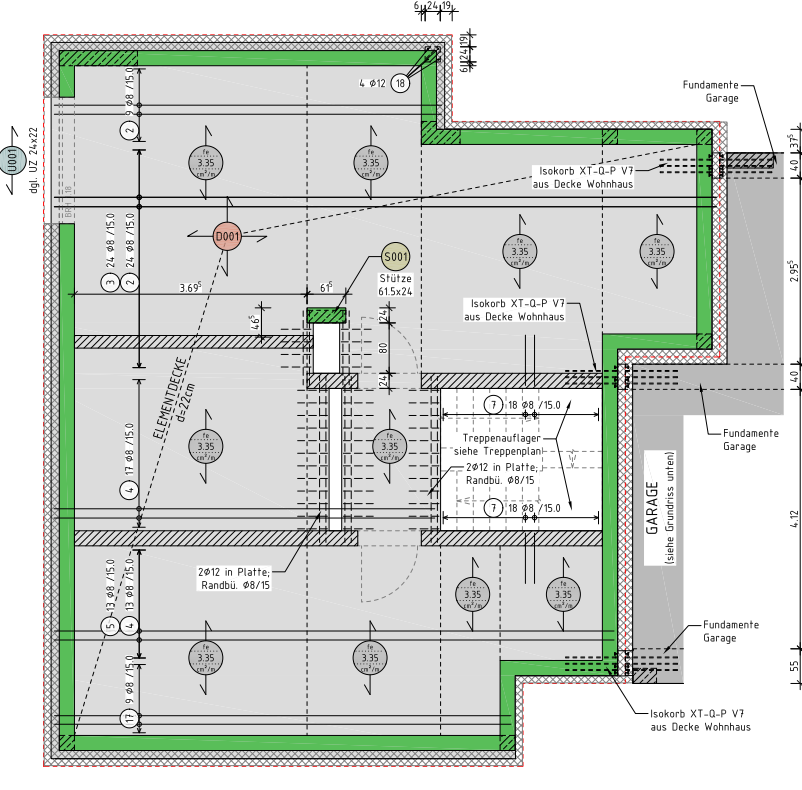

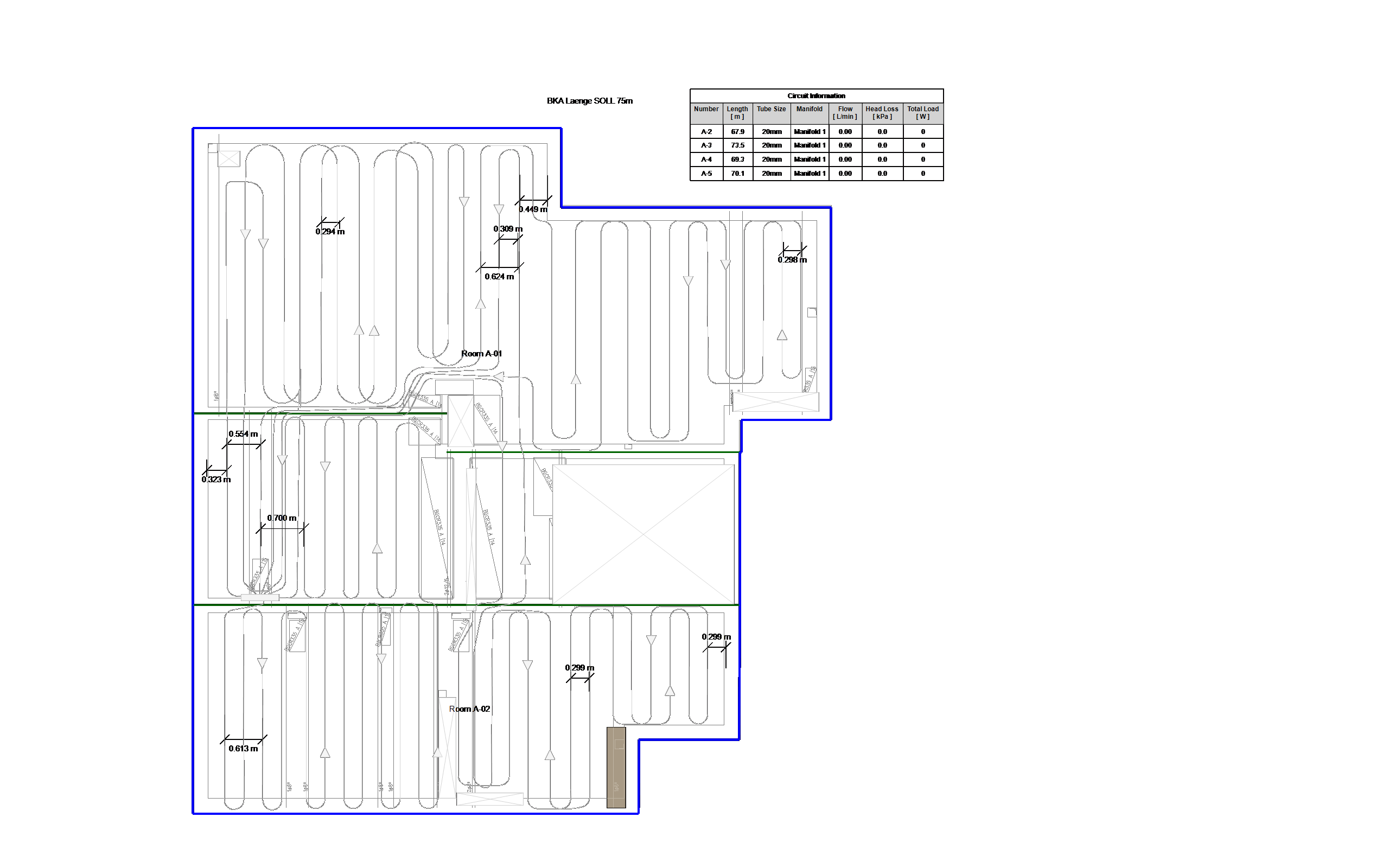

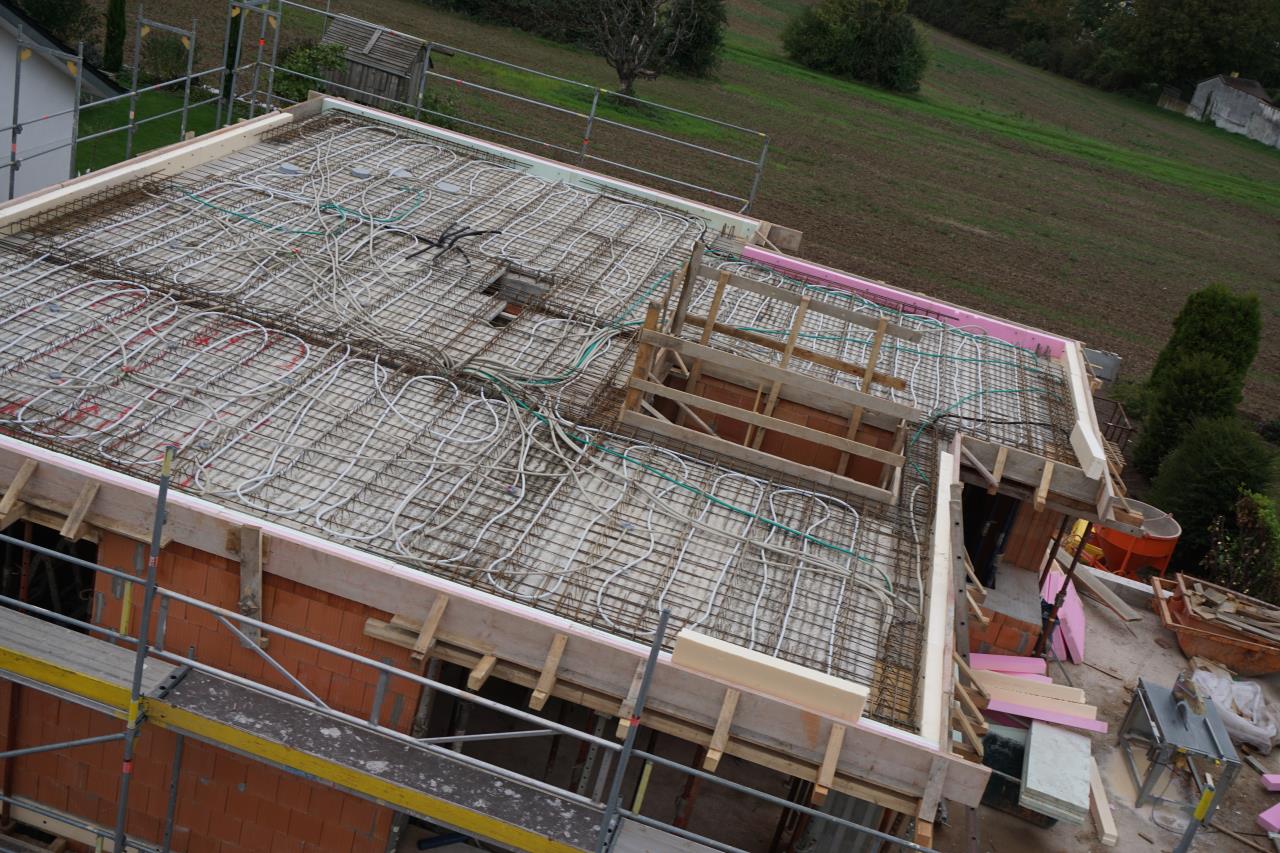

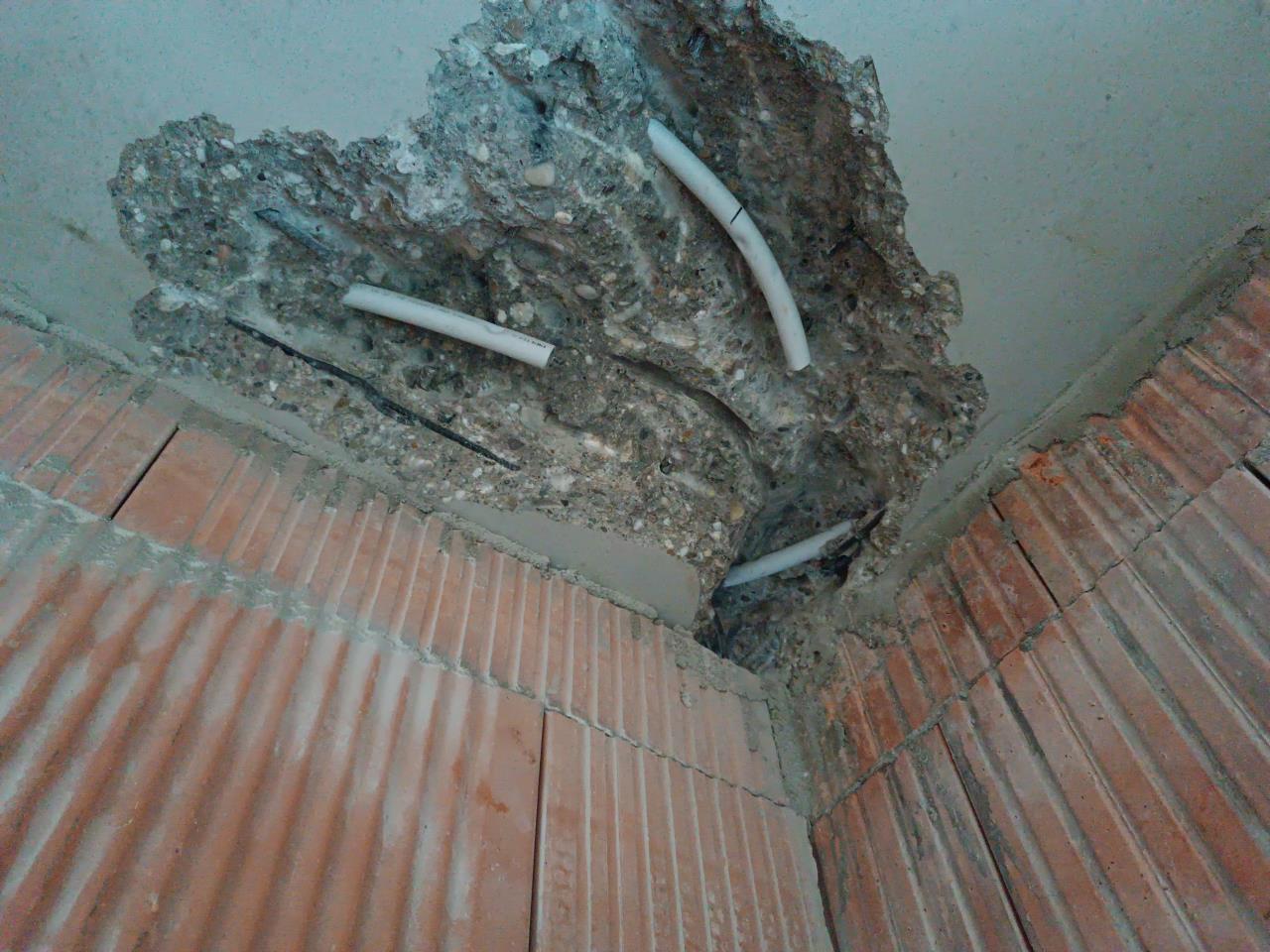

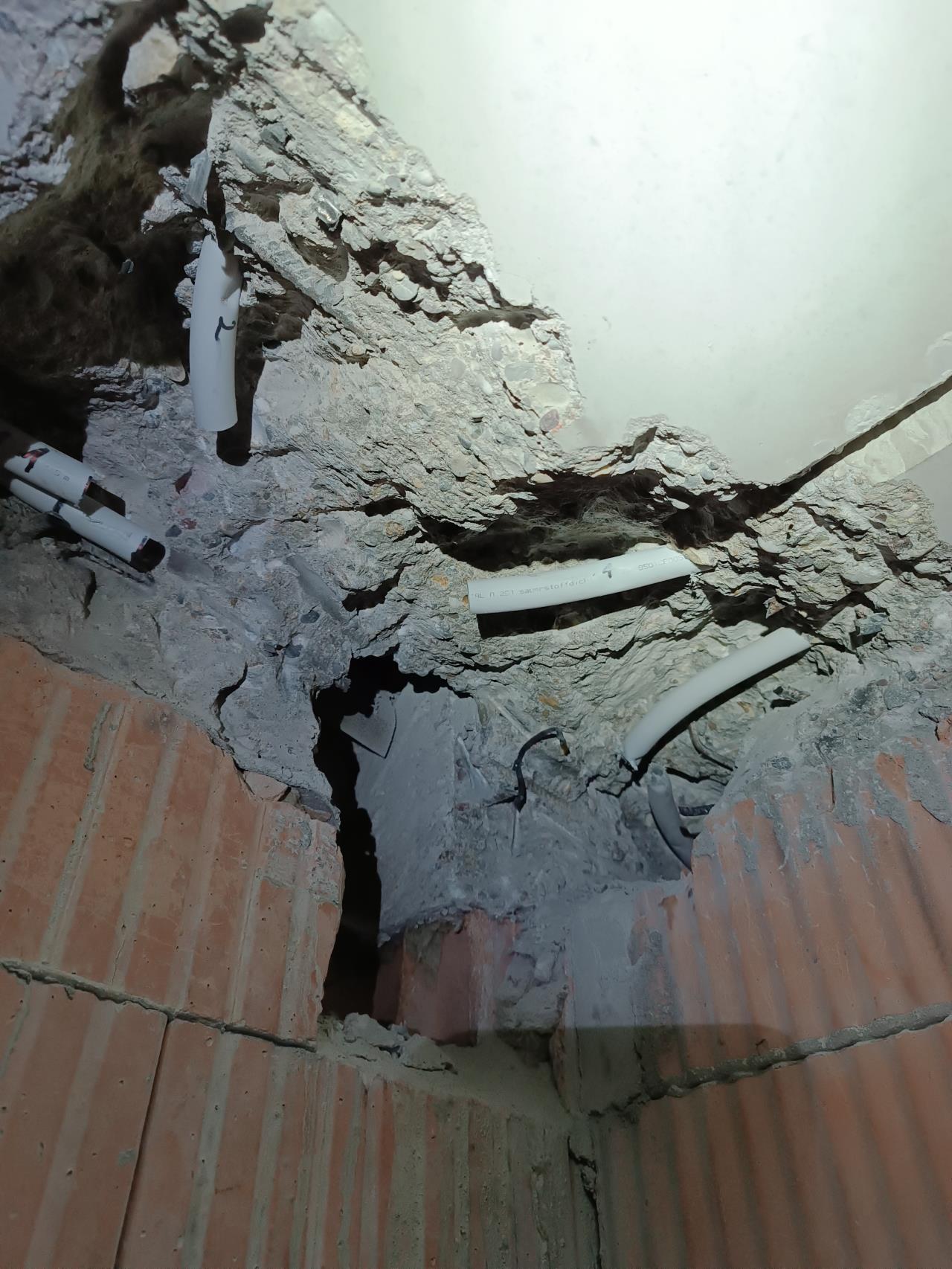

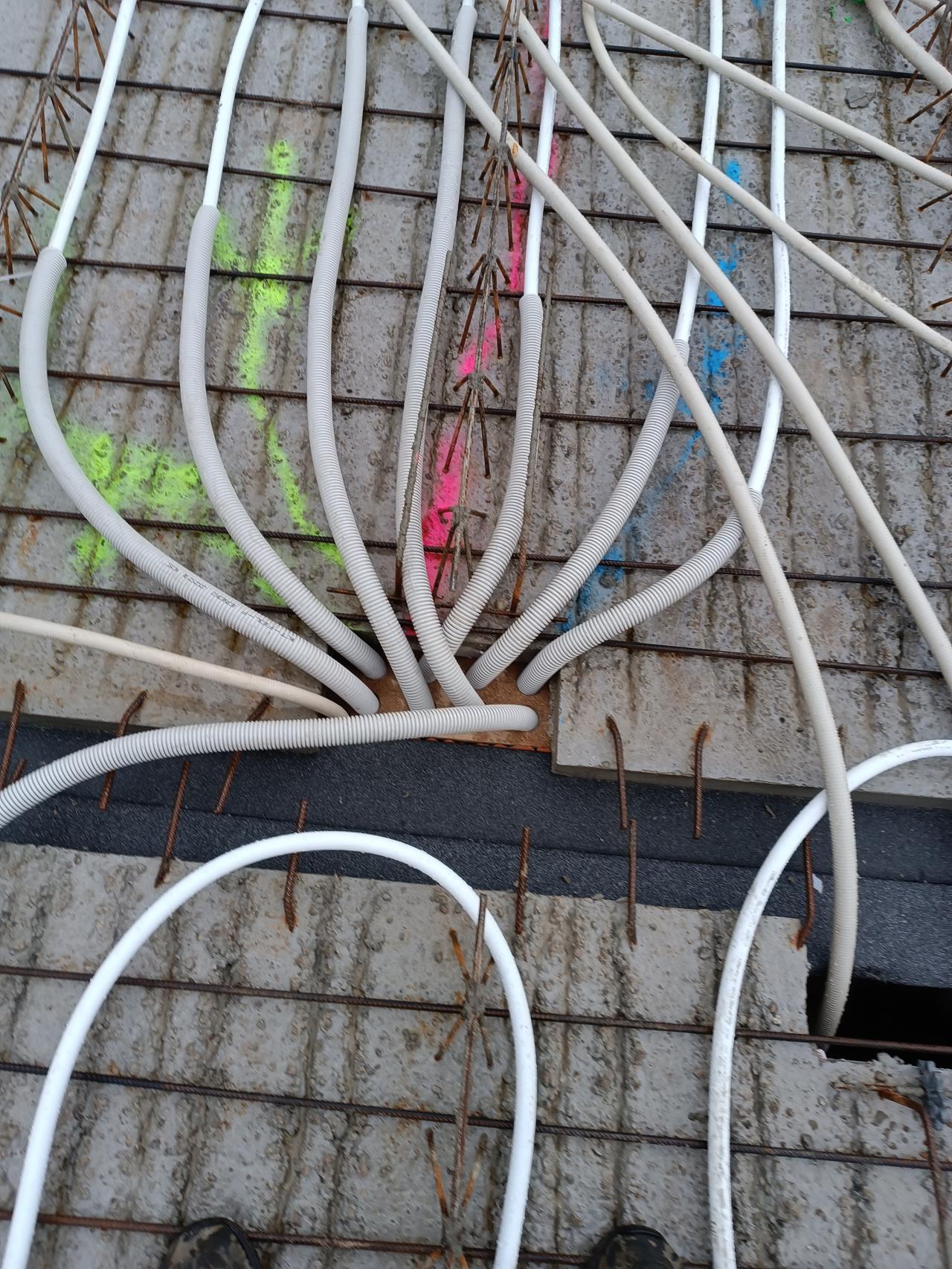

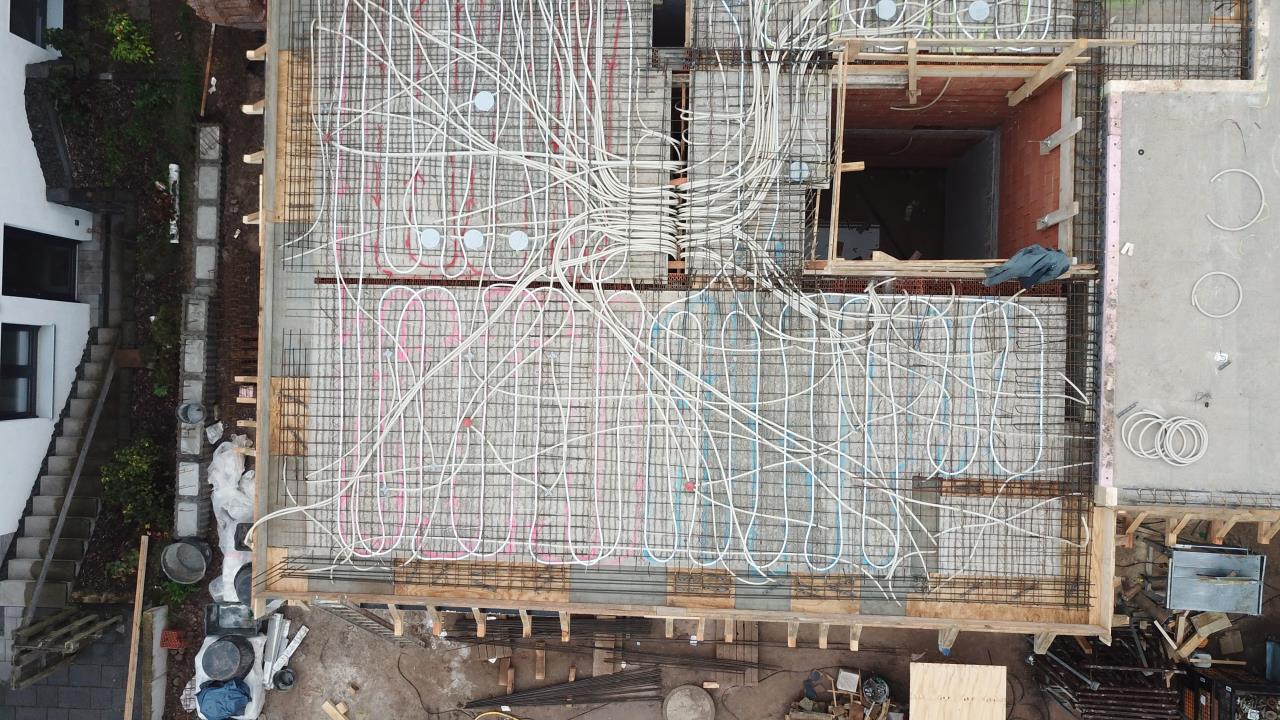

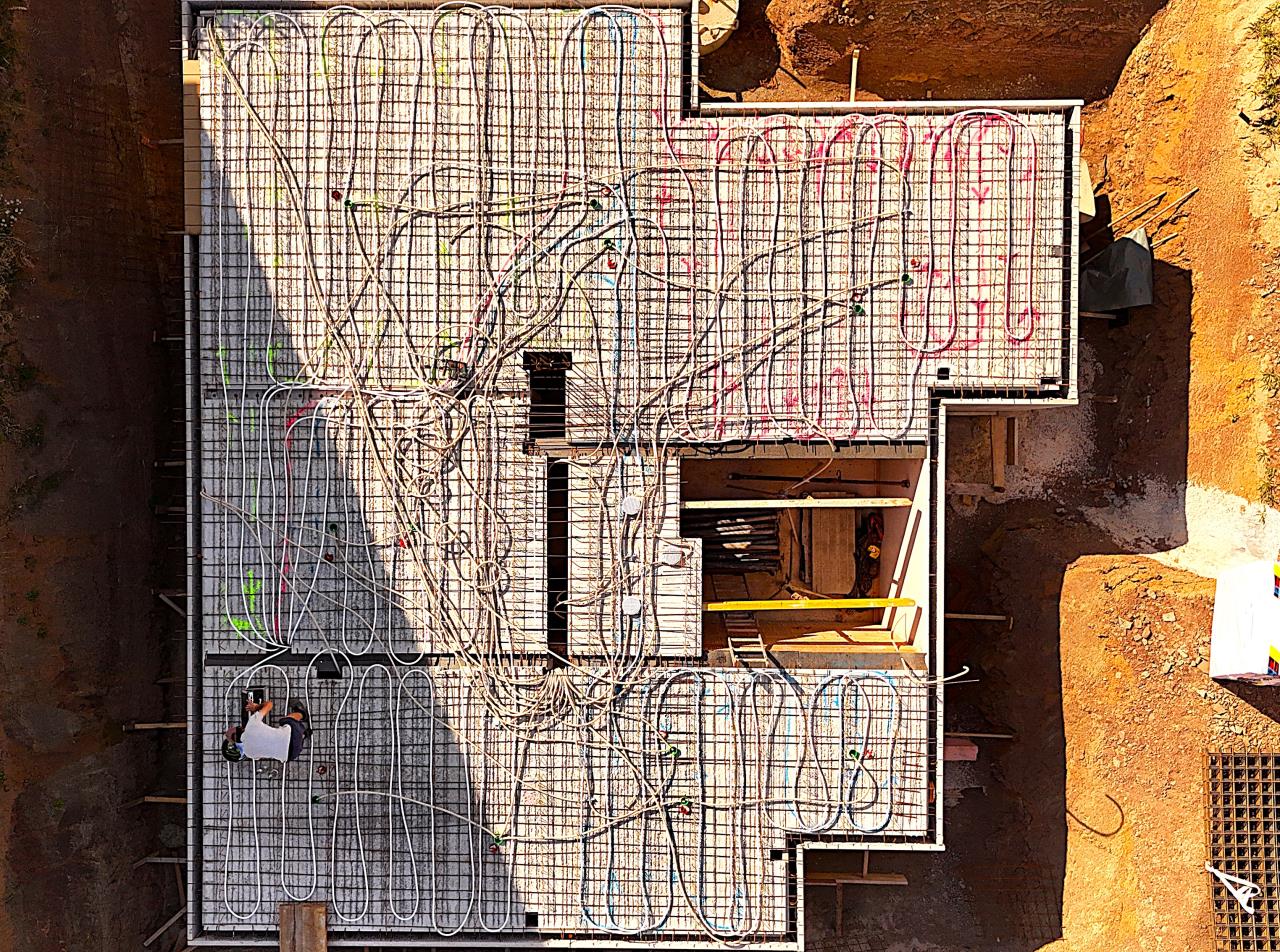

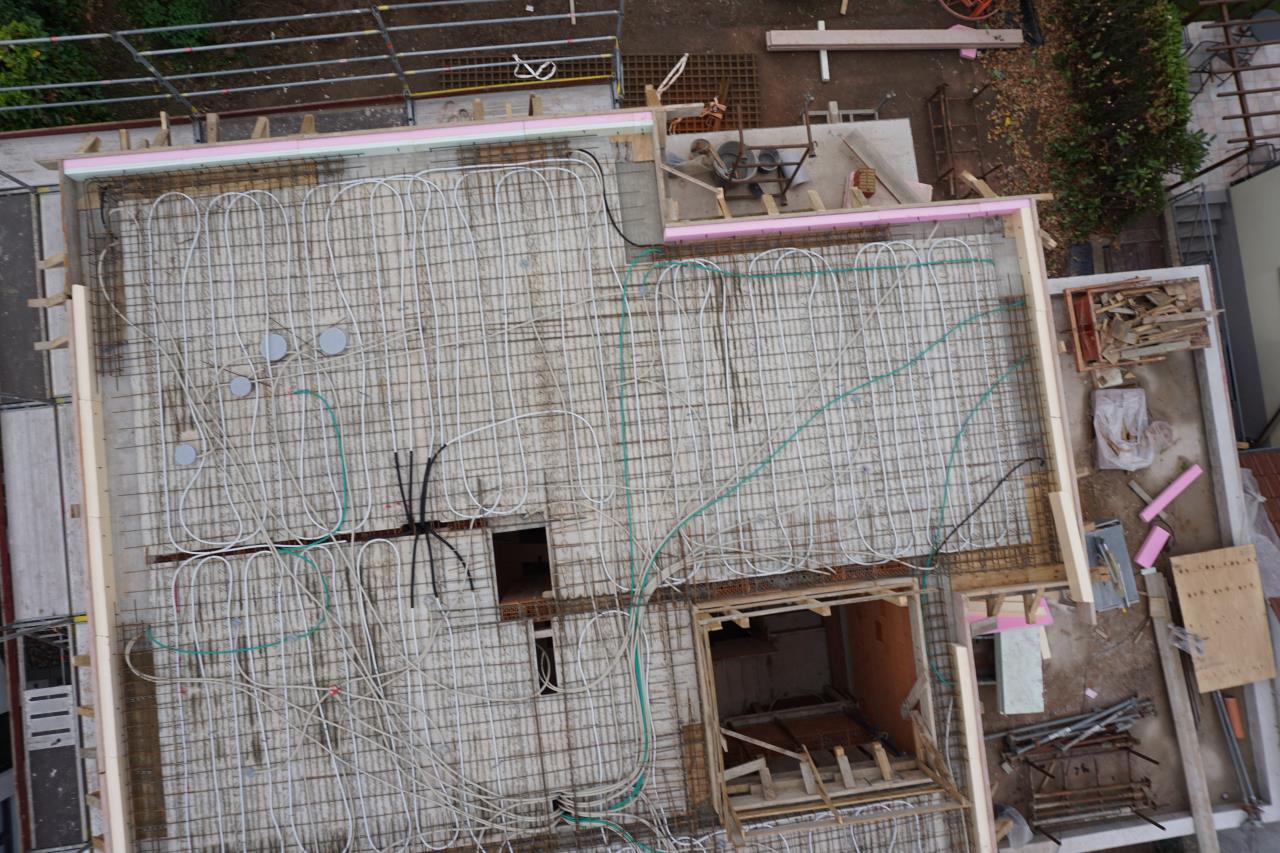

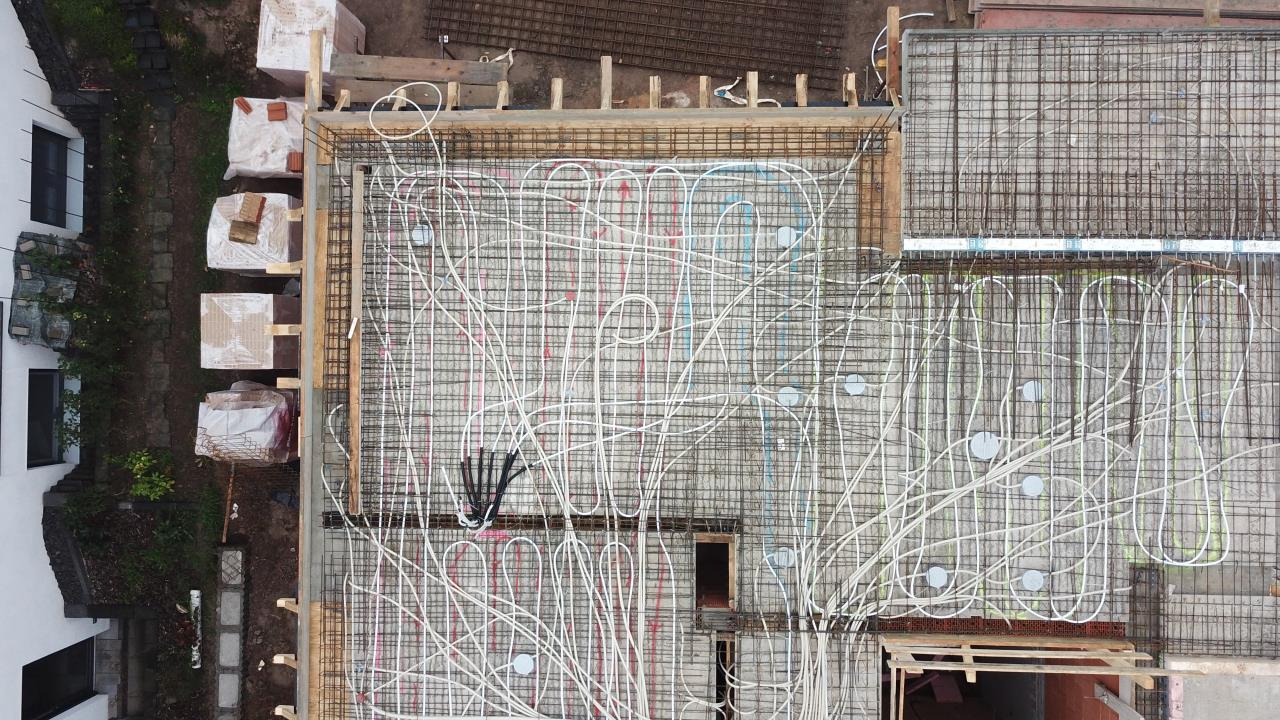

In ca. 3 Wochen soll die Decke kommen, dann wird es ernst. Wenn ich die Pläne vom Betonwerk habe würde ich diese hier einstellen.

Grüße
