Dumme Frage am Rande, bin nicht soo der Motorguru. Ist das ein Kurzschlussläufer? Der Metallring auf der Welle der Rotor=Kurzschluss? Eventuell lässt sich dieser Teil auf der Welle abziehen, dann die Lötung machen und der Teil wieder aufpressen? Es besteht ja immer noch die Möglichkeit, dass einfach die Elektronik hinüber ist. Wenn du jetzt 2 so Teile hast, kannst du ev. die Elektronik ausschließen indem du sie mit dem noch intakten Motor testest. |
||
|
||
|
Ich habe den Motor inkl. Getriebe im funktionierenden Gerät getestet und er hatte die gleichen Symptome - funktionierender Motor im anderen Gerät funktioniert, dh Elektronik/Ansteuerung (Platine) ist OK - der Motor ist das Problem, das Getriebe lässt sich auch ganz leicht händisch drehen. |
||
|
||
|
Ich denke das ist ein klassischer Brushless-Motor; hinter dem "Metallring" verbirgt sich ein Dauermagnet. Aufbau, Ansteuerung und Hall-Sensoren deuten darauf hin. |
||
|
||
|
Also Gegenfrage an hohoho: Ist der Metallring magnetisch? |
||
|
||
|
Der Metallring ist magnetisch - sogar ein relativ starker Magnet, weil der Ring eigentlich ohne Befestigung rund um den Rotor sitzt und auch ganz gut hält. |
||
|
||
|
Die Hallsensoren (vermutlich) könnte man testen, indem man sie versorgt (an Elektronik anschließt), dann die Versorgung am Sensor rausmisst, GND geht einfach und dann beim Drehen vom Rotor (permanenterregt) die Ausgänge misst. Sollten Hall-switches sein, die bei Magnetfeld den open collector Ausgang schalten. Der marking code am 3-pinner (SOT23) lässt ev. auch den Typ und damit sein Datenblatt ermitteln. Wenn defekt kann man den ersetzen. Bleibt immer noch das Lötproblem für die Statorwicklungen. |
||
|
||
|
Hallo zusammen, ich hänge mich hier mal dran weil ich auch ein Problem mit dem Rotationswärmetauscher meiner Hoval Homevent habe. Möglicherweise auch mit dem Motor/Getriebe. Falls das nicht der Fall ist, kann ich meine Beträge auch gerne in einen neuen Thread verschieben (lassen) damit ich euch hier nicht störe. Nun zu meinem Problem. Seit einigen Tagen mach meine Homevent recht laute schleifende Geräusche. Ich dachte zuerst an die Zu/Abluftventilatoren, aber wenn ich den Sollwert für die Luftfeuchtigkeit verstelle (Luftmenge bleibt gleich), ändert sich die Lautstärke des schleifenden Geräusches. Deshalb vermute ich hier den Ursprung des Problems bei dem Rotationswärmetauscher. Dieser ist ja für die Änderung der Luftfeutigkeit zuständig. Hatte jemand von euch ein ähnliches Problem? Zur Info ich habe hier das neuere Modell FR 251. Vielen Dank schon mal und schöne Grüße, MOS |
||
|
||
|
Mach mal bei laufender Lüftung den Deckel auf, dann kannst du den Rotor sehen und das Geräusch besser lokalisieren. Wenn man aus und einsteckt, läuft der Rotor kurz mit hoher Drehzahl. Vielleicht kannst di dann feststellen ob beim Rotor was streift, es die Lagerung ist oder der Motor. |
||
|
||
|
Bei mir läuft bei diesen Temperaturen bzw bei niedriger Luftfeuchtigkeit der Rotor auch sehr schnell. Ich tippe bei dir auf die Lager. Deckel aufmachen und hören bzw ausstecken und vorsichtig drehen. |
||
|
||
|

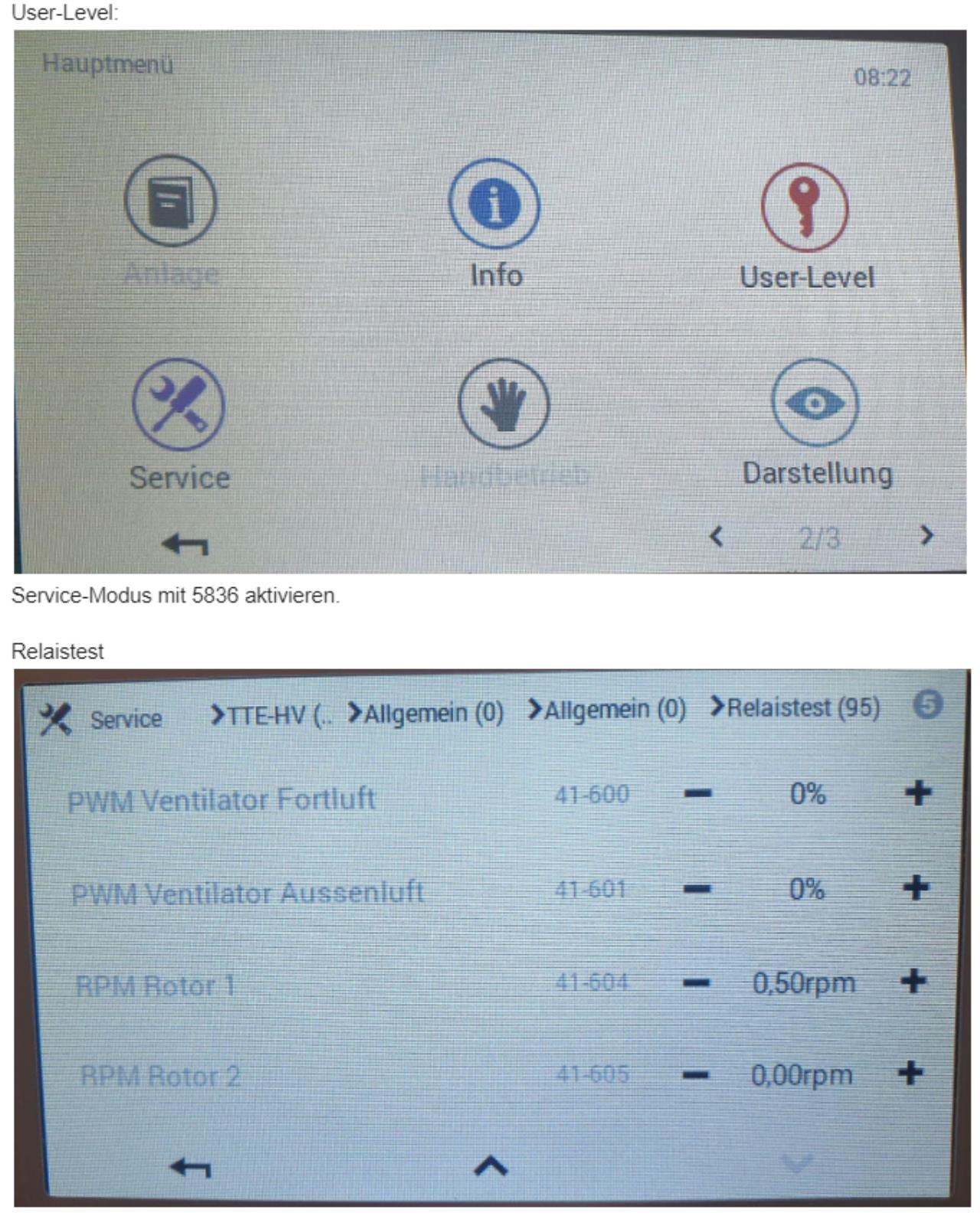

Du kannst auch in Service-Menü zum Relais-Test gehen, da kannst du jeden Lüfter und den RWT separat laufen lassen:  |
||
|
||
|
Danke für eure Tipps. Heute habe ich Zeit um mich mit der Lüftung zu beschäftigen. Ich werde euch dann Rückmeldung geben. |
||
|
||
|
Danke @worlde, dass Service Menü mit dem Relais Test hat mir sehr weitergeholfen. Hier also meine Erkenntnisse: - Bevor ich mit meinen Untersuchungen angefangen habe, hat sich die Homevent mit einer Störung ausgeschaltet "Fehler B-501, Tacho Ventilator 1 kein Signal" - Beim Relaistest hat sich dann Zuluftventilator schwer, bzw. dann gar nicht mehr gedreht. Auch händisch lässt er sich nur schwer drehen (im Vergleich zum Abluftventilator). Sieht also nach einem defekt des Motors (bzw. vielleicht nur des Lagers) aus. - Der RWT hat beim Relaistest auch Geräusche (reibend, schleifend) von sich gegeben. Aber nicht sehr laut. Trotzdem würde ich hier erwarten, dass dieser fast lautlos laufen sollte. Wie ist das bei euch? Händlich lässt er sich mit ein wenig Widerstand drehen. Also mit einem Finger nur mir Anstrengung. Selber weiterlauften tut er gar nicht. Ist das normal? Wie ist das bei euch? Ich werde den Zuluftventilator ausbauen. Wie gehe ich hier vor? Muss ich diesen mit samt der Styroporhalterung herausziehen? Oder wie wird dieser demontiert? Hier wäre ich für Tipps dankbar. Bitte auch noch um Info was beim RWT an Widerstand und Geräuschen "normal" ist. Vielen Dank! edit: Zuluftventilator konnte ich ausbauen. Wird tatsächlich nur in der Styroporhalterung gehalten. Schaut ganz nach Lagerschaden aus. Mal schauen, ob ich hier bei Hoval etwas mit Garantie/Kulanz machbar ist. |
||
|
||
|
https://www.energiesparhaus.at/forum-kwl-hoval-homevent-reparaturanleitung/60521_1 |
||
|
||
|
https://www.energiesparhaus.at/forum-hoval-homevent-fr-kwl-allgemeine-themen/61988 |
||
|
||
|
Danke für den Hinweis auf die beiden Beiträge. Die kannte ich bereits. Den Kugellagertausch werde ich denke ich hinbekommen, wenn Hoval das nicht übernimmt. Dann bleibt nur mehr der Punkt mit der "Leichtgängigkeit" des RWT. Wie leicht soll sich dieser drehen lassen (inklusive dem Schrittmotor)? |
||
|
||
|
das ist eher schwer zu beschreiben, aber meines Wissens nach sollte sich der RWT schon mit wenig Kraft von Hand drehen lassen. Falls du ein paar Bilder vom RWT und dessen Ausbau brauchst: https://www.haustechnikdialog.de/Forum/p/3128429 |
||
|
||
|
Kurzes Update. Bei Hoval konnte ich leider nichts erreichen. Die Anlage war jetzt ca. 3,5 Jahre in Betrieb. Der defekt ist also kurz nach Garantieende aufgetreten. Ich hätte mir da etwas Entgegenkommen erhofft. Ich habe aber nur ein Angebot für einen neuen Ventilator + Anfahrt und Arbeitszeit bekommen. Ich werde das Lager also selber tauschen. |
