Hilfe für Betonfundamente von Gartensauna
Teilen:
|
|
||
|
Dazu müsste man wissen, wo die Last aufliegt. Hast du ein Foto oder eine Zeichnung wies am Ende ausschauen soll? Bei dem Gewicht würde ich ehrlich gesagt überlegen, ob nicht ein paar Waschbetonplatten als Unterlage genügen. Windlast kann noch ein Faktor sein, je nachdem wie das Teil wirklich ausschaut und wo es steht. |
||
|
||
|

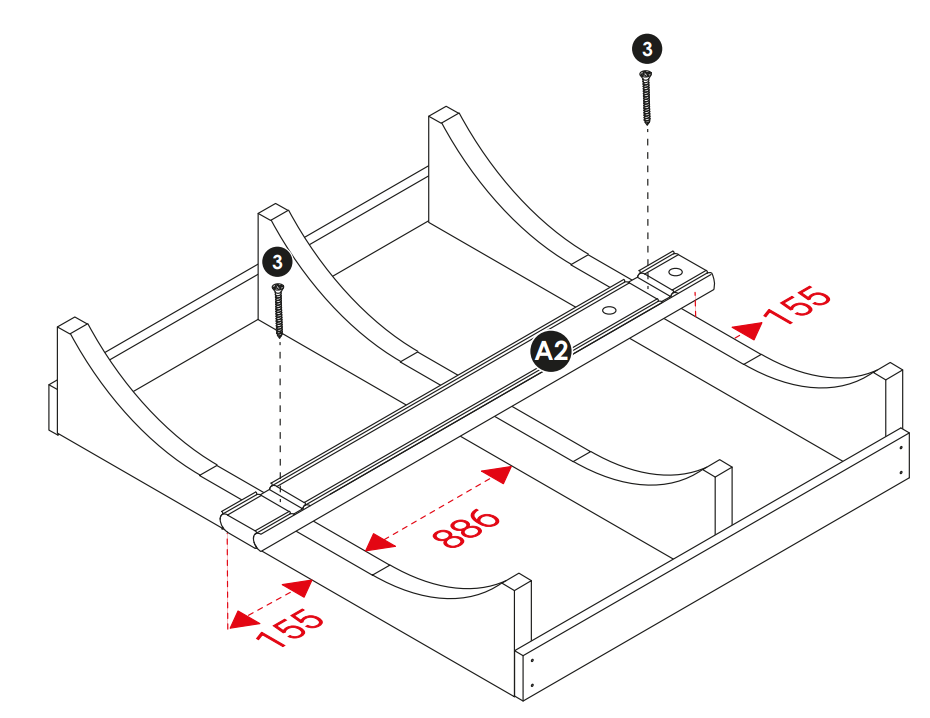

Die Zeichnung oben sind die drei Bohlen, die auf jeweils zwei Fundament-Punkten aufliegen würden, links und rechts einer, vielleicht 10-20 cm von der Seite links bzw. Rechts herein. Am Ende soll's so aussehen: https://artsauna.de/products/fasssauna-quadratisch-nolvik-xxl?variant=55641371050359 😀 Windlast - steht mit zwei Seiten fast an Garage bzw. Haus an (ca. 1,5m durchgangsweg bleibt). Windlast ist aber bei der PV Planung auch kaum ein Thema bei uns gewesen. Ich denke damit vernachlässigbar. Waschbetonplatten brauchen vermutlich einen tragfähigen Untergrund, oder? Da wo die Sauna hinkommt ist aktuell noch ein Gemüsegarten, deshalb dachte ich an Fundamente. Und ich würde zum schonen des Holzes gerne vermeiden, dass die Bohlen im Wasser stehen bleiben können. |
||
|
||
|
Ok, Gemüsegarten ist vielleicht ungünstig. Auf gewachsenem Boden hätte ich das Teil ohne Bedenken auf 9 Platten gestellt. Wenn du Fundamente bohren willst, würde ich schon einen 150er Bohrer nehmen. In ein dünneres Loch kriegst du den Beton schlecht rein. Davon 9 Stück, aber gefühlsmäßig nur, wenn unten wirklich eine tragfähige Schicht ist. Rechnen kann ichs leider nicht, vielleicht meldet sich noch wer mit mehr Ahnung 😉 |
||
|
||
|
Ich würde drei Streifenfundamente jeweils unter den Bohlen betonieren. Ist ja auch nicht wirklich viel mehr Aufwand als 9 Punktfundament... Je nachdem wie der Untergrund ist halt entsprechend tief ausgraben. Ich persönlich würde bei mir keine 80 cm runter gehen. Aber das hängt von vielen Umständen ab. |
||
|
||
|
Bevor ich meinen Senf hier beigebe, wäre noch unbedingt zu klären, welche Höhe die Bohlen an der schwächsten Stelle aufweisen. Vermutlich wurden die angeführten 16,4 cm an den äußeren Rändern gemessen. Für die Berechnung ist aber der geringste Querschnitt maßgeblich. |
||
|
||
|

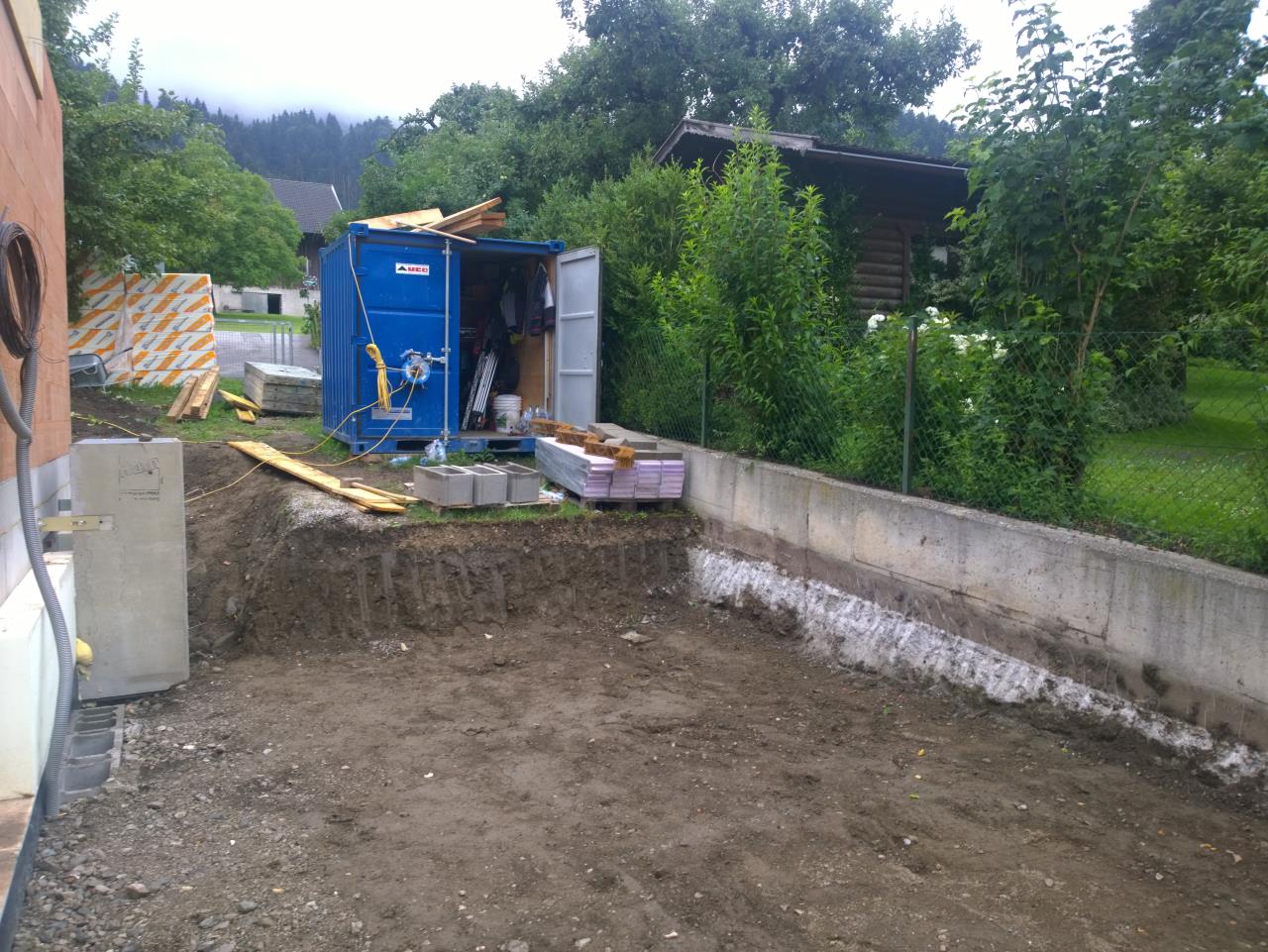

Danke euch schon mal. Ich hab weder Sauna noch Bohlen hier, kommt vermutlich übernächste Woche. Der Bohlen ist vermutlic an der höchsten Stelle die 164mm hoch. Das brett das in der Zeichnung rechts und links drangeschraubt wird, ist mit 90mm Höhe angegeben. Ich schätze (anhand der Zeichnung) dass damit die schmalste Stelle um die 80mm bis max. 90mm hoch sein wird. Zum Boden bzw. Die Beschaffenheit habe ich ein Foto gefunden:  Rechts neben dem lichtschacht sieht man: unten gewachsener Boden, darauf eine Kiesschicht (sehr verdichtet, früher ging da mal ein befahrbarer Weg durch), mind 30 Jahre alt. Vor 10 Jahren wurde da dann Das Niveau auf ca. Die Oberkante des Lichtschachtes mit Aushuberde (wurde vom Bauträger "Humus" genannt, Qualität wie der gewachsene Boden unten) aufgefüllt. Wurde nicht wesentlich verdichtet, kleiner Bagger ist ein paar mal beim auffüllen drübergefahren, mehr nicht. Mein Plan wäre zumindest bis zu der verdichteten Schicht runter zu graben (oder bohren). Ein Streifenfundament würde ich mir gerne Sparen, wenn es gewichtstechnisch geht. Sind eventuell Einschlaghülsen eine Alternative? Ich weiß nicht wie lange das ding da überhaupt stehen darf (wo kein Kläger, ...). Ich will dann den eventuellen Umzug in einen anderen Teil des Gartens schnell erledigbar haben, und nicht zwei Wochen an den Fundamenten stemmen müssen. 😅 Danke für eure Tipps. 👍 |
||
|
||
|
Ja, das hätte ich auch so geschätzt. Somit reichen 2 Auflager/Bohle NICHT aus. Wobei 2 Punktfundamente ø125 genügt hätten..... |
||
|
||
|
Danke! sollten 3 Auflager/Bohlen ausreichen, und wo sind die zwei äußeren am besten zum platzieren? |
||
|
||
|
Ja klar, ab 6 cm Höhe reichen 3 Auflager. Die Äußeren würde ich ca 20 cm hineinrücken, um sie vor der direkten Bewitterung ein wenig zu schützen. |
||
|
||
|
Ich würde pro Balken 3 Stöße mit 40x40er Betonplatten machen und die Stöße ca. 20cm tief eingraben, und ca. 5 bis 8 cm rausschauen lassen fertig. Dann die Fläche mit Granitbruch oder Rollschotter auffüllen und eine Umrandung mit den Kunststoff Kantensystem machen. Auf die Letzte Platte eine Trennlage (Bitumenbahn oder Kunststoff geben). LG |
||
|
||
|
Kleine Schraubfundamente, kosten nicht die Welt, Feuchte macht dir auch keine Schwierigkeiten bei Holz |
||
|
||

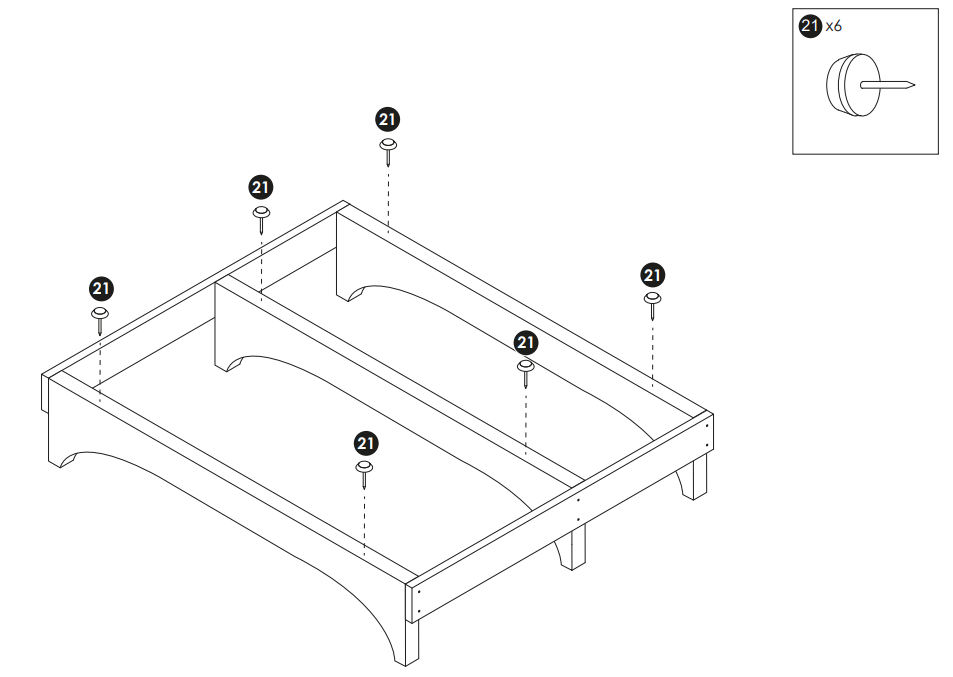

habe gerade in der Anleitung gesehen dass sie 6 Knöpfe vorsehen ...  kann man daraus Schlussfolgern dass eigentlich zwei Punkte pro Bohlen genügen sollten (und eventuell die zusätzliche Schneelast einfach nicht berücksichtig wird)? Einschraubfundament: meinst du damit so etwas: https://www.jula.at/catalog/bauen-und-farbe/beschlage-und-bauelemente/konstruktionsbeschlage/bodenanker/einschraubbodenhulse-019051/ Ich habe auf Obi Einschraubfundamente gefunden, da kostet ein "Set" aber um die 1600€. Ich glaube nicht dass das gemeint ist ... (oder: um den Preis betoniere ich gerne 😂 ) Bei Hornbach finde ich auch: https://www.hornbach.at/p/einschraub-bodenhuelse-mit-platte-400-mm/3810268/ wäre das geeignet (3x oder 4x pro Bohle)? Danke ... das Gemüsebeet wird heute schon mal abgetragen / umgezogen |
||
|
||
|
Diese Einschraubhülsen nehmen über ihre ganze Länge geringe Zug- und Druckkräfte auf, aber zur Lastverteilung sind die durch den kleinen Querschnitt nicht geeignet. Vor allem nicht die ganz billigen aus dünnem Blech. Du brauchst entweder was, was dir die gesamte Kraft auf den tragfähigen Boden in der Tiefe ableitet, oder eine Lastverteilung auf eine größere Fläche (Betonplatten), damit auch der weiche Boden das Gewicht trägt. |
||
|
||
|

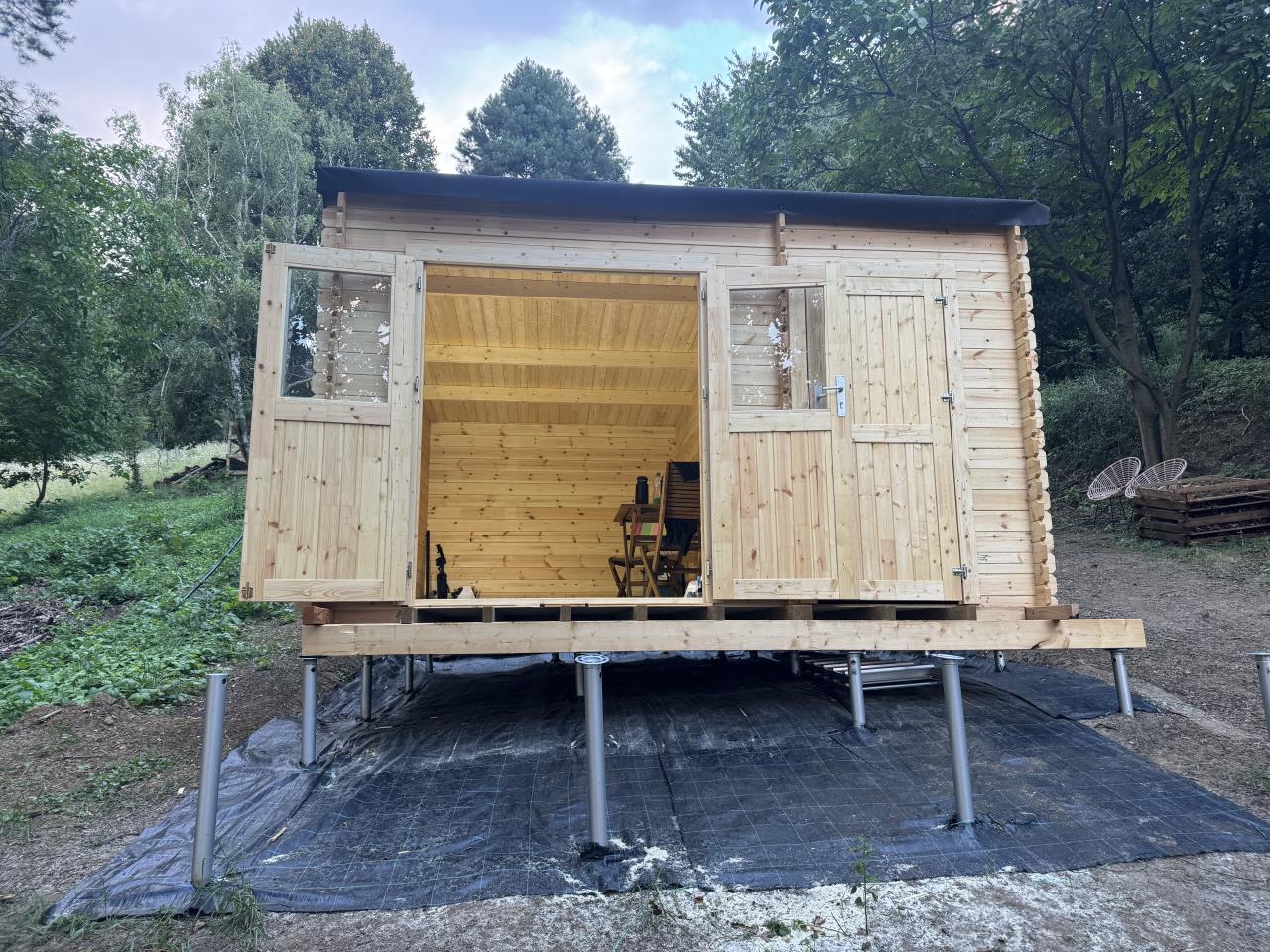

Wir sind mit diesen zufrieden: https://maxerio.de/shop/  |
||
|
||
|
Okay. Genügt ca spatenbreite (ca. 20x20 und 9 Punkte) nach unten auf das verdichtete Schotterbett? Oben einen Stützschuh einbetonieren dann geht das ausrichten leichter bzw. Das eventuelle versetzen könnte ich nur die Stützschuhe abflexen und fertig. https://www.obi.at/p/9967415/stuetzenschuh-l-form-zum-einbetonieren-150-mm-x-50-mm-x-40-mm |
||
|
||
|
Such mal im Internet nach "Fasssauna Fundament". Da bekommst genug Bilder, wie man so eine Fasslsauna aufstellt. Von ganz einfach, bis ganz kompliziert😀 https://baltresto.de/blog/fundament-zu-ihrer-gartensauna/?srsltid=AfmBOoohM0M3DB9OQuPBb0kYoW2zjJ4daZzj-0lgzN_7y_1b1-zAFs-W https://baltresto.de/blog/fundament-zu-ihrer-gartensauna/?srsltid=AfmBOorZAqvymxscQ3aKa3VdtwBWOOS979c0TU930YZHYbI7pAExLOn- |
||
|
||

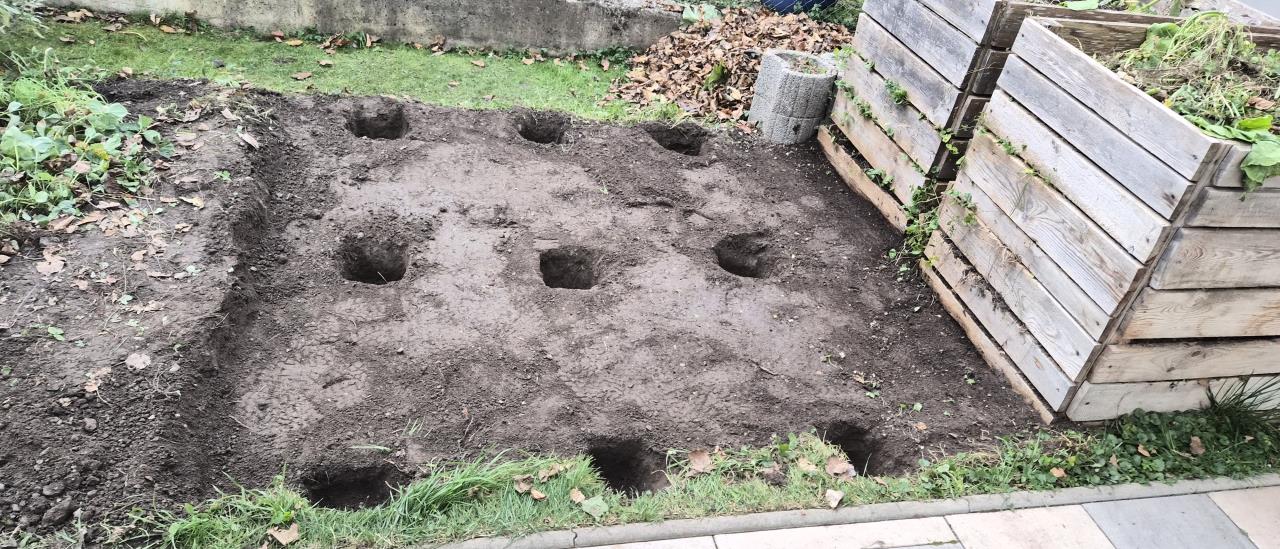

Jetzt wo wir das begradigt und sichtbar haben schäme ich mich für so was kleines überhaupt nachgefragt zu haben.  Der schotterweg ist zwischen 20 (links vorne) und 40cm tief unten. Der Schotterweg ist wirklich richtig gut verdichtet. Das ist dann tragfähig genug oder? Soll ich da mit brettern die fundamentchen erhöhen und die Bohlen dann da draufstellen oder mit solch stützschuhen die mit einbetoniert werden? Ich danke euch, und es wird hoffentlich als nächstes Foto dann die fertige Sauna gepostet. 😀 |
||
|
||
|
Ich würde die Fundamente alle auf die gleiche Höhe bringen und unter die Bohlen noch kleine Klötze legen, damit sie nicht direkt aufliegen. Die Fläche zwischen den Fundamenten mit Rollschotter oder sonst irgendeinem optisch ansprechenden Kies füllen. Schaut glaub ich am besten aus. |
||
|
||
|

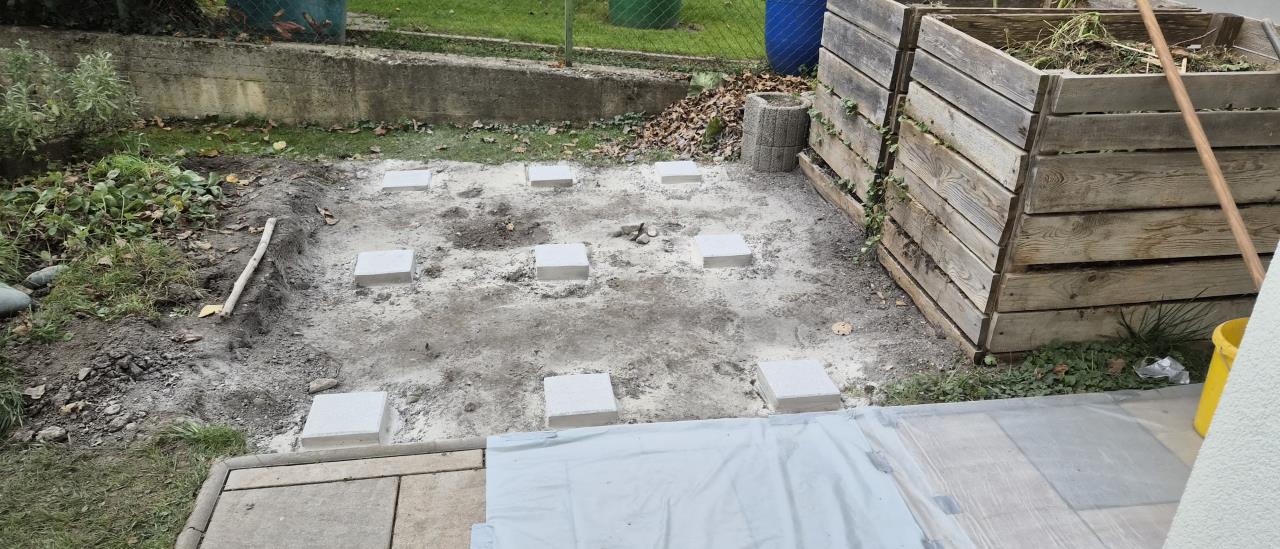

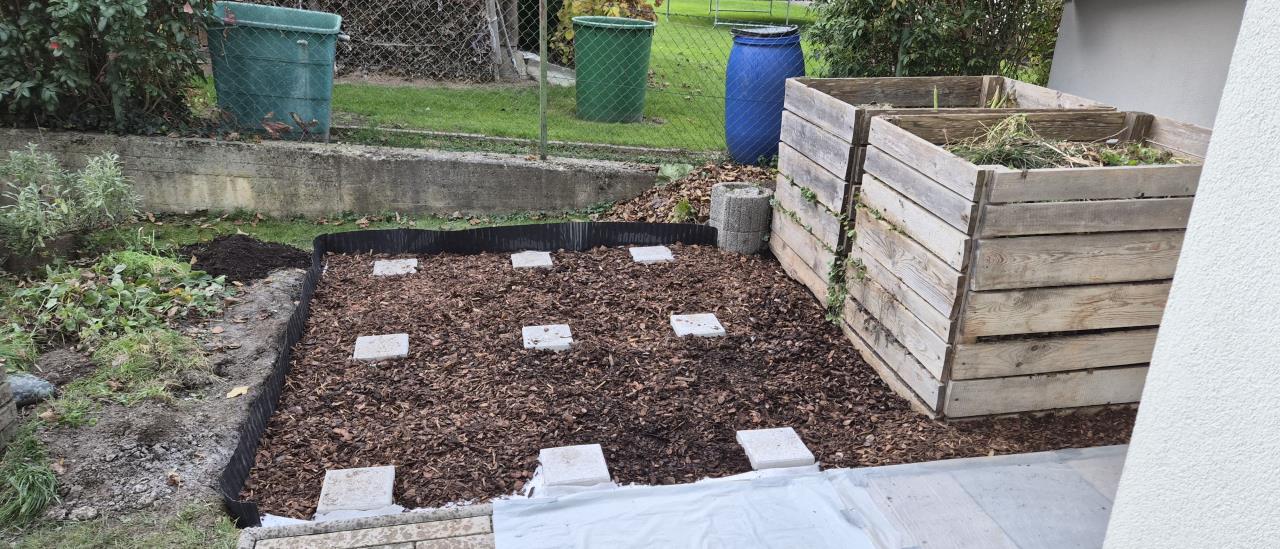

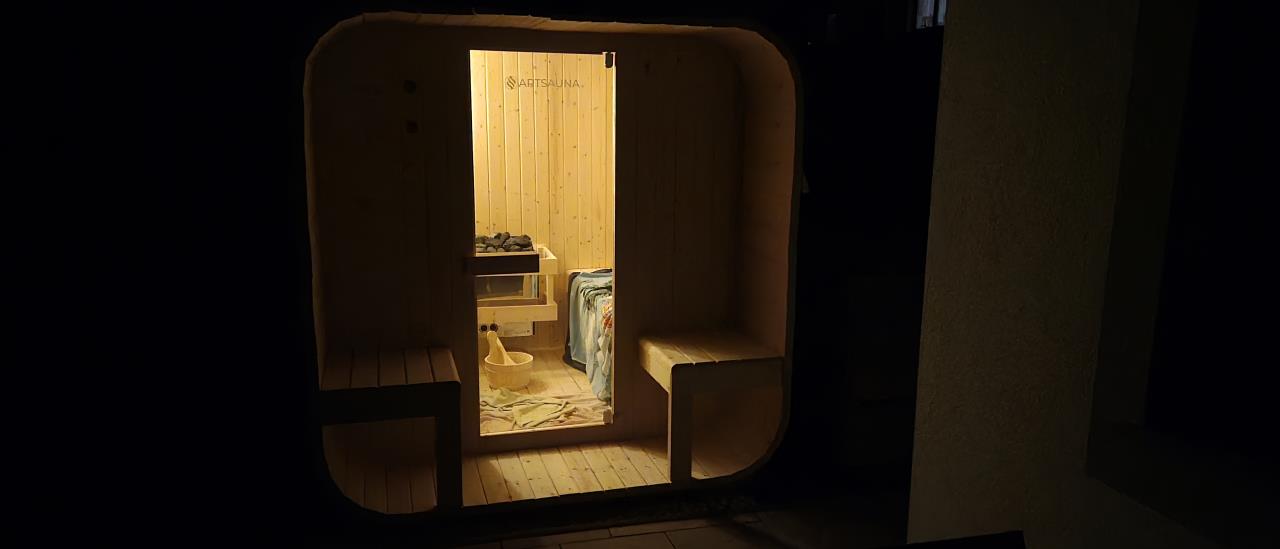

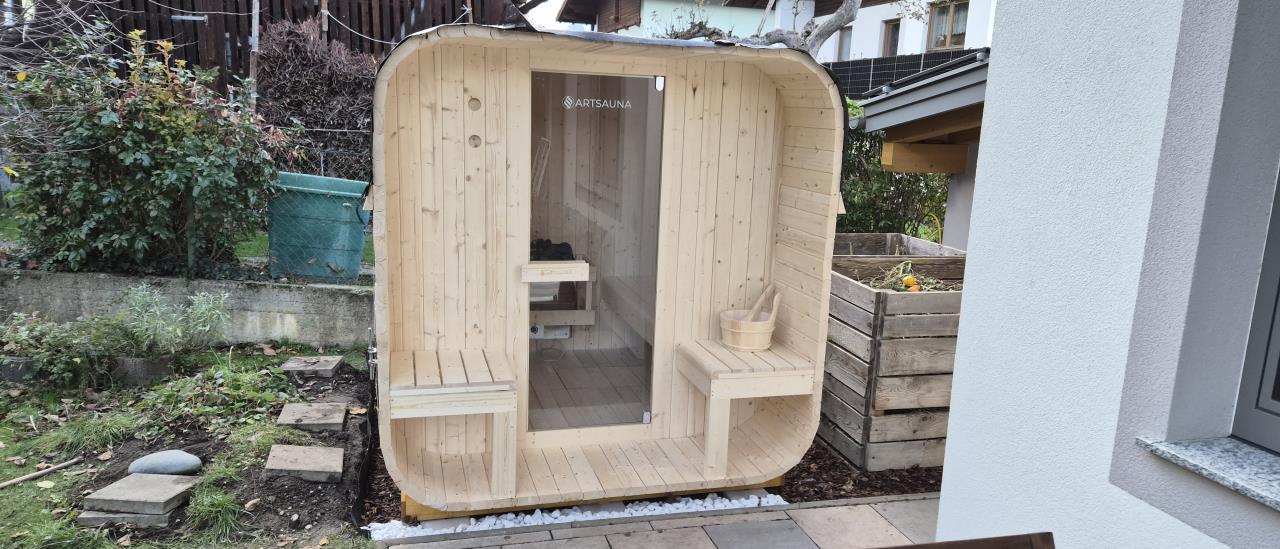

Montag betoniert, nur an der Oberfläche die 20x20 cm geschalt. Dienstag schalung weg und fundamentkanten mit der flex abgeschrägt. Mittwoch flächig eben gemacht, rechts drei Fundamente um 0,5 - 1cm kürzen müssen, dass alles im lot ist.  Rindenmulch und Begrenzung am donnerstag:  Lieferung der sauna nach 4 Tagen schon am donnerstag. Freitag aufbau begonnen. Samstag nachmittag noch lötlampe und gas, da ersteres kaputt und zweiteres leer, um der selbstklebenden dachpappe das kleben zu lernen. Am Abend schon Regen, ist sich gerade noch ausgegangen. Sonntag dann innen fertiggemacht und angeschlossen.  Und in der nacht:  🤩
|
||
|
||
|
Sehr fein 😍 |
