Vorlauftemperatur Verteilerbalken

Teilen: facebook    whatsapp    email
  •  graman
11.11. - 14.11.2016
6 Antworten 6
6
Sehr geehrte Forenmitglieder

Seit dem Tausch unseres alten Gaskessels in einer Brennwerttherme bekommen wir leider nicht mehr die Vorlauftemperaturen hin, wie sie vorher üblich waren.
Da unser Installateur leider erst mitte kommender Woche kommen kann (ist auf Kur und nicht zu erreichen), hoffe ich auf eure Hilfe.

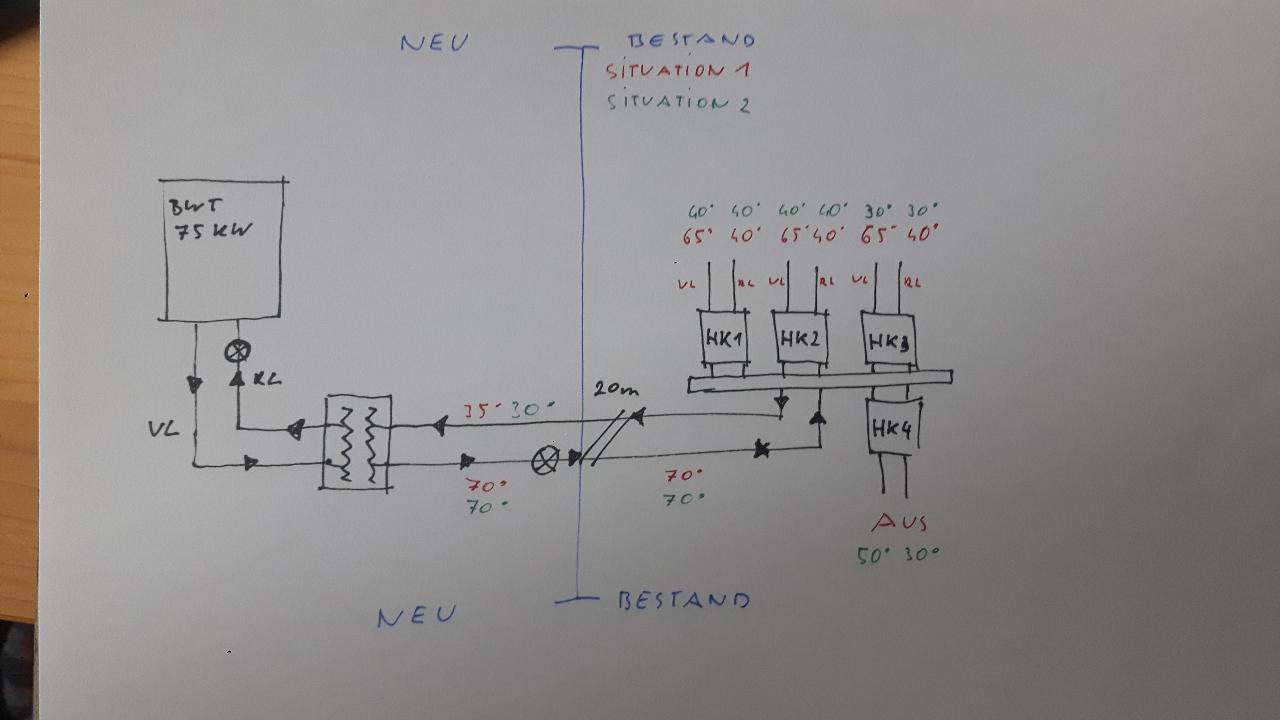

Der Grobe Aufbau unseres Heizsystem ist aus der Skizze ersichtlich.
-> Wolf CGB 75 Brennwerttherme (BWT) erzeugt Heizungswasser im eigenen Heizkreis.
-> Wärme wird bei Wärmetauscher übergeben
-> Wilo Stratos 40/1-10 Umwälzpumpe pumpt das Heizungswasser zum ca. 20m entfernten Verteilerbalken.
-> Auf dem Verteilerbalken sind 4 Heizkreise mit je eigenen Umwälzpumpen angeschlossen- HK1, HK2 und HK3 gehen zu Wohneinheiten die ständig beheizt werden. HK4 beheizt ein Lokal, dass nur am Wochenende beheizt wird.
-> Wird Heizkreis 4 (HK4) angeschalten, sinkt die Temperatur in der kompletten Anlage auf ~40 Grad od. weniger bzw. kommt bei den Radiatoren eigentlich gar nichts mehr an. Wird der Heizkreis abgeschalten funktioniert alles.

(Die Leitung der Brennwerttherme ist auf 3 weitere Wohneinheiten ausgelegt)


2016/20161111655140.jpg

Ist das Problem an der Wilo Pumpe zu lösen, indem man die Förderhöhe anpasst?

Ich hoffe ihr könnt mir einen Tipps geben.

lg!

  •  gloitom
  •   Gold-Award
11.11.2016  (#1)

zitat..
graman schrieb: Ist das Problem an der Wilo Pumpe zu lösen, indem man die Förderhöhe anpasst?


Mmn wenn der Wärmetauscher für die benötigte Leistung ausgelegt ist, dann würde Pumpe aufdrehen helfen...

1
  •  ap99
11.11.2016  (#2)
Dreh mal den Volumenstrom rauf (wenn HK 4 an ist), dann siehst du ja, ob die Vorlauftemperatur von 70 Grad gehalten werden kann (also der Wärmetauscher dafür ausgelegt ist, wie gloitom schreibt).
Mehr Volumenstrom bei gleicher Vorlauf- und Rücklauftemperatur = mehr kWh.
Evt. liegt es auch an der Einstellung der Pumpe (Differenzdruck konstant oder variabel).


1
  •  graman
11.11.2016  (#3)
Hallo ap99

Drehe ich den Volumenstrom über die Förderhöhe (Hpu) rauf? Das ist glaube ich das einzige auf was ich bei der Wilo Pumpe einen Einfluss nehmen kann.

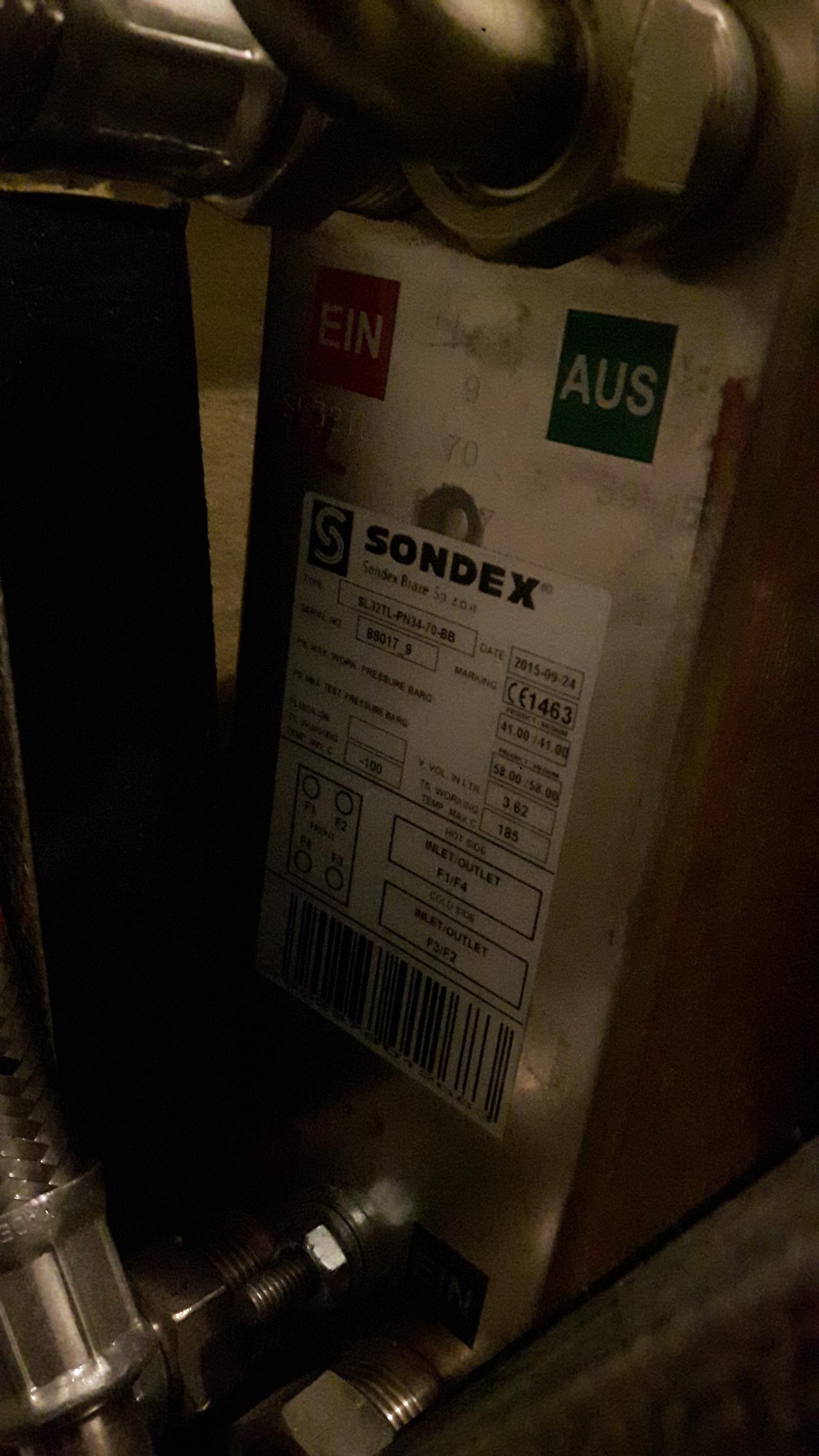

Wärmetauscher:
2016/20161111383846.jpg

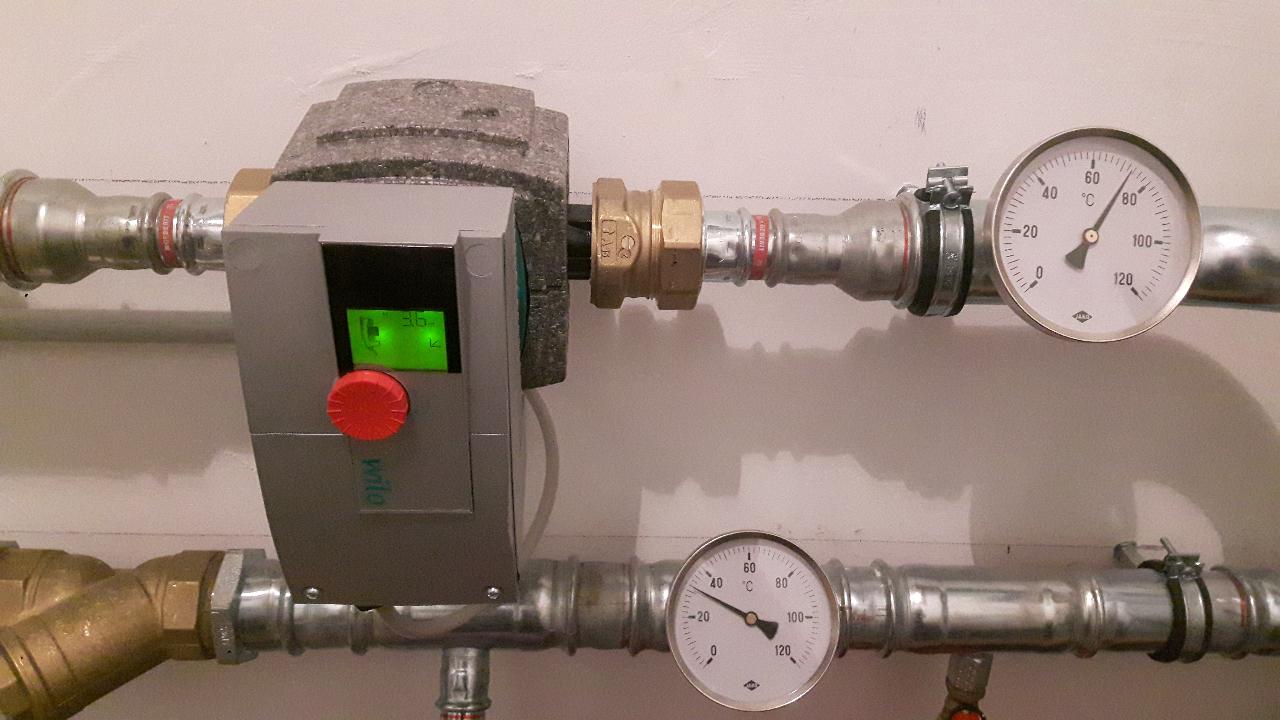

Pumpe:
2016/2016111116748.jpg

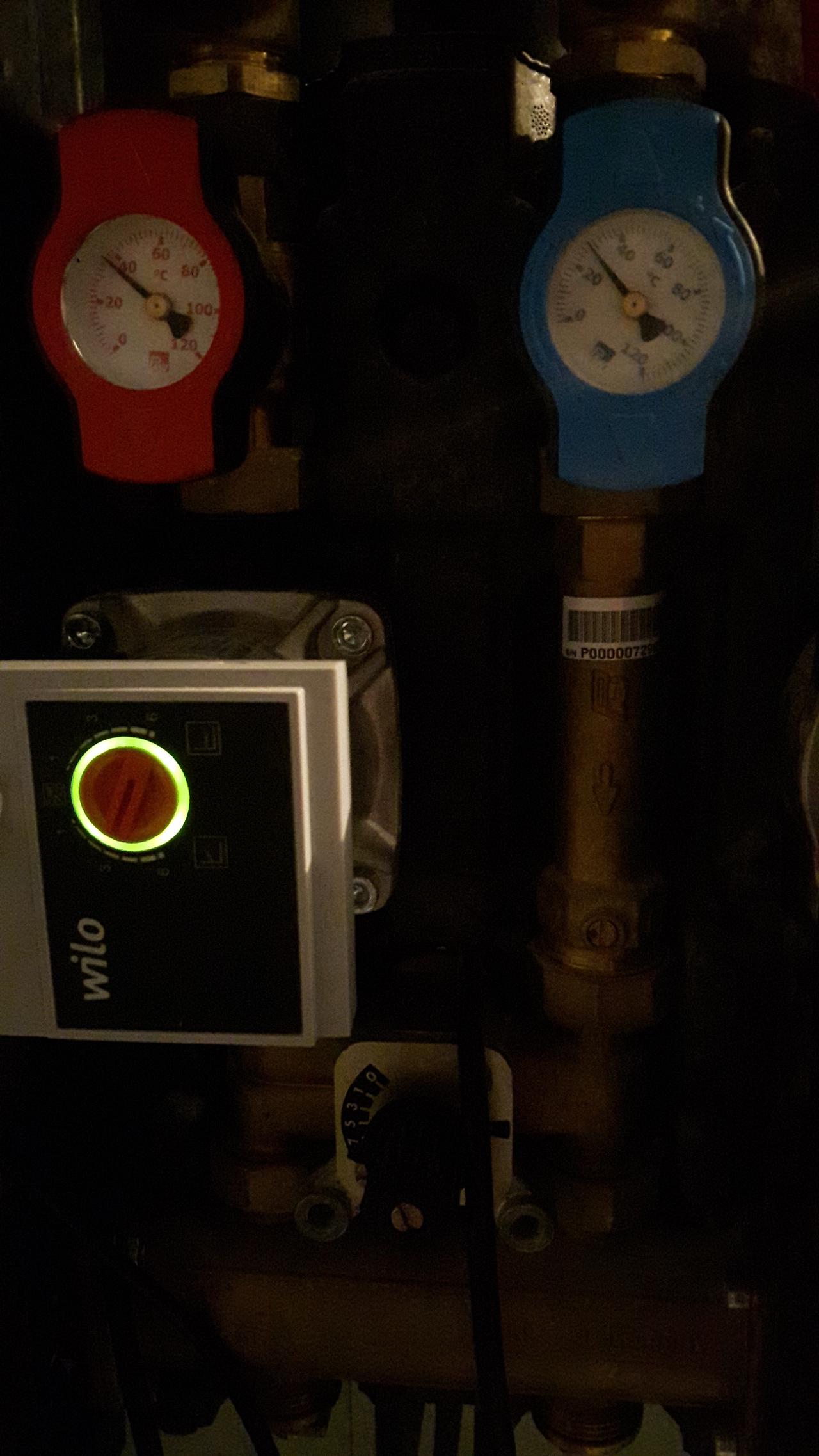

Situation Verteilerbalken:
2016/20161111117124.jpg

LG

1


  •  eggerhau
11.11.2016  (#4)
Vorlauftemperatur Verteilerbalken -

zitat..
graman schrieb: Ist das Problem an der Wilo Pumpe zu lösen, indem man die Förderhöhe anpasst? Ich hoffe ihr könnt mir einen Tipps geben.

Kannst Du mal die genauen Leistungsdaten des Wärmetauschers und der WILO-Pumpe hier rein geben? Mach ein Foto vom Leistungsschild.
Eventuel auch eins von der Anlage. Das man sich ein "Bild" machen kann.
Gruss HDE

1
  •  graman
11.11.2016  (#5)
Leistungsdaten:

Wärmetauscher: Ein zutreffendes Datenblatt habe ich leider nicht gefunden, es dürfte sich aber um folgenden Wärmetauscher handeln. Nur nicht SL32TL 40, sonern SL32TL 70. -> Siehe auch Bild weiter oben.

http://www.sondex.de/Files/Billeder/PDF/Datablade/Brazed/SL-German%202016/SL32-SLS32_DE.pdf

Die Pumpe ist eine Wilo Stratos 40/1-10:

http://productfinder-wilo.cdn.mediamid.com/pfcdndoc/wilo_f_02000029000196ef00010092/221291/wilo_f_02000029000196ef00010092.pdf

http://productfinder.wilo.com/be/de/c0000001b0000accb00010023/_0000001a00027ae20002003a/product.html#tab=product_datasheet

LG

1
  •  eggerhau
14.11.2016  (#6)
lauftemperatur Verteilerbalken -

zitat..
graman schrieb: Wärmetauscher: Ein zutreffendes Datenblatt habe ich leider nicht gefunden, es dürfte sich aber um folgenden Wärmetauscher handeln. Nur nicht SL32TL 40, sondern SL32TL 70. -> Siehe auch Bild weiter oben.

Der Typ des WT ist schon wichtig! Auf dem Foto mit der Pumpe hast Du ein dT von ~35°C. Das ist sehr ungewöhnlich
- Weisst Du welche Leistung die einzelnen Heizkreise brauchen? Wie gross sind die Wohneinheiten und das Lokal?
- Kannst Du mal vom Typenschild des WT ein Foto machen?
- Kannst von allen Heizgruppen ein Foto machen? Man sollte die Temperaturen und die Ausrüstung sehen können.
Gruss HDE

1
