Umbau von Gas auf Sole-Wasser teilen

24.10. -27.10.2026    5 Antworten    3 Autoren 5 2026-10-27T12:39:53+01:00
  •  Fruchtwasser
24.10.2026
5
Ich bin schon sehr lange schwanger mit dem Projekt Wärmepumpe. Da ich auch von hier viel mitgenommen habe, möchte ich Euch mein Projekt vorstellen:
Freistehendes Einfamilienhaus mit 135 m² Wohnfläche, Baujahr 1999 in D, nördliches Ruhrgebiet.
Normaußentemperatur -8,8 Grad.
Jahresmitteltemperatur 10,4 Grad.
Erdgeschoss Fußbodenheizung, OG Heizkörper, Bad oben Handtuchheizkörper mit Fußbodenheizung am RL RL [Rücklauf].
Gasverbrauch 17.500 Kwh p.a.
Heizlast gem. Heizreport 6,7 KW

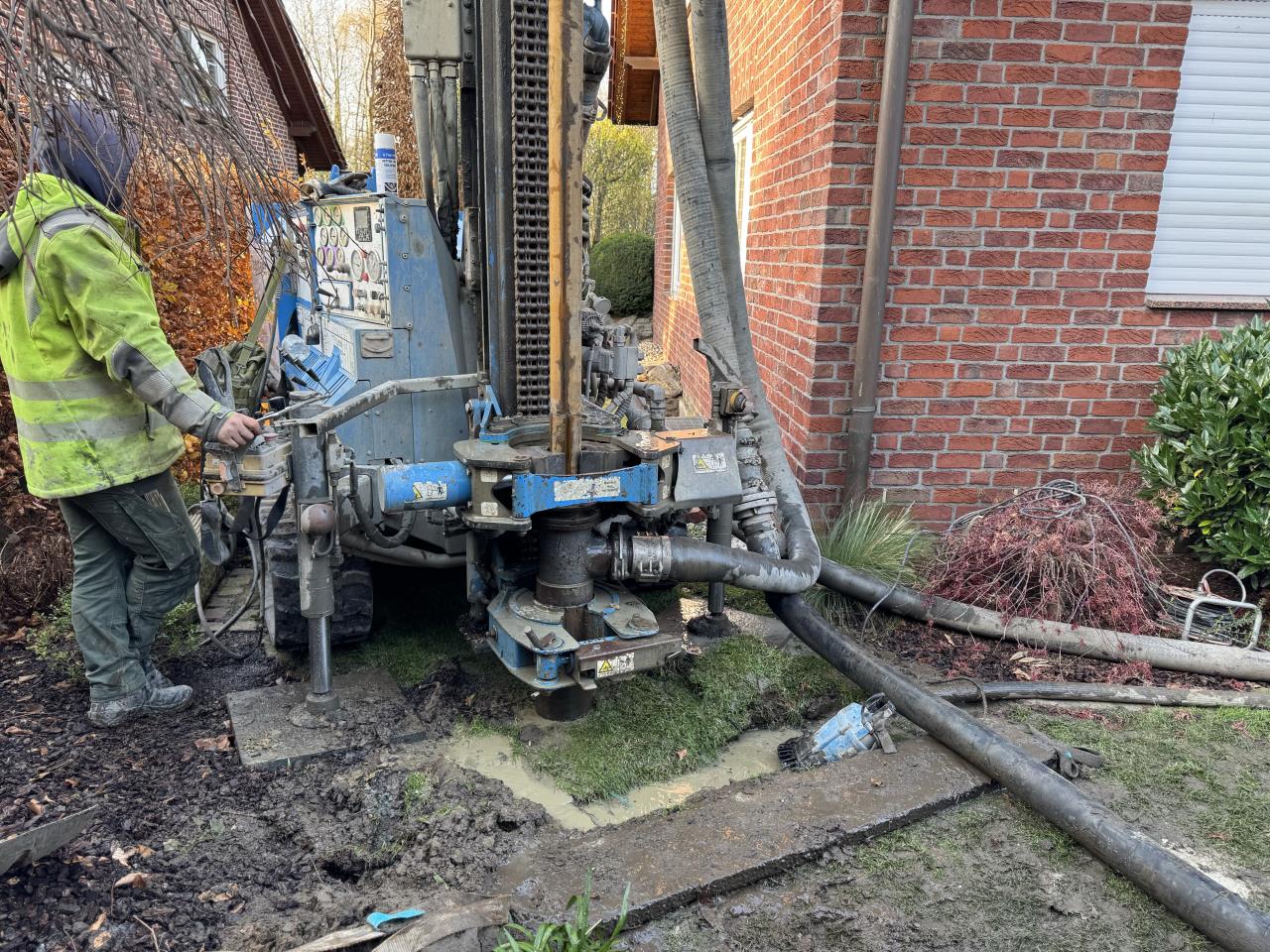

Letztes Jahr im Dezember Wärmequellenerschließung:


2026/20261024857044.jpg

Wenn solche Geräte kommen, ist der Vorgarten plötzlich ganz klein.
Da ich mir schon die Wärmpumpe Nibe S1256-8-PC ausgesucht hatte, wurde die Bohrung danach ausgelegt. Es sind zwei mal 90 Meter geworden. Ich denke, das ist sehr großzügig.


2026/20261024775495.jpg

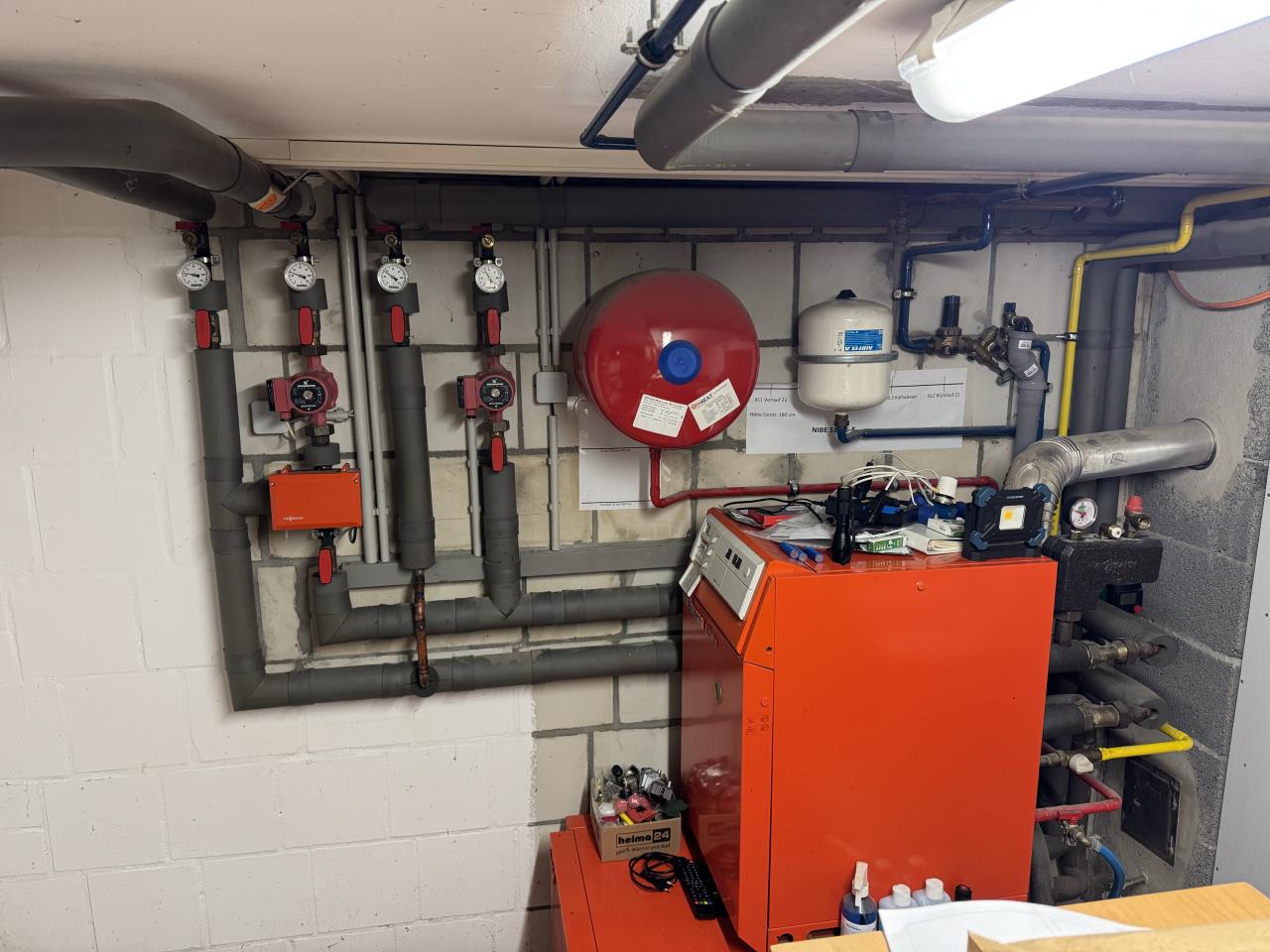

Links der Heizkreis mit Mischer für die Fußbodenheizung, daneben für die Heizkörper oben.
Viessmann Gasheizung, darunter der WW WW [Warmwasser]-Speicher.


2026/20261024267644.jpg

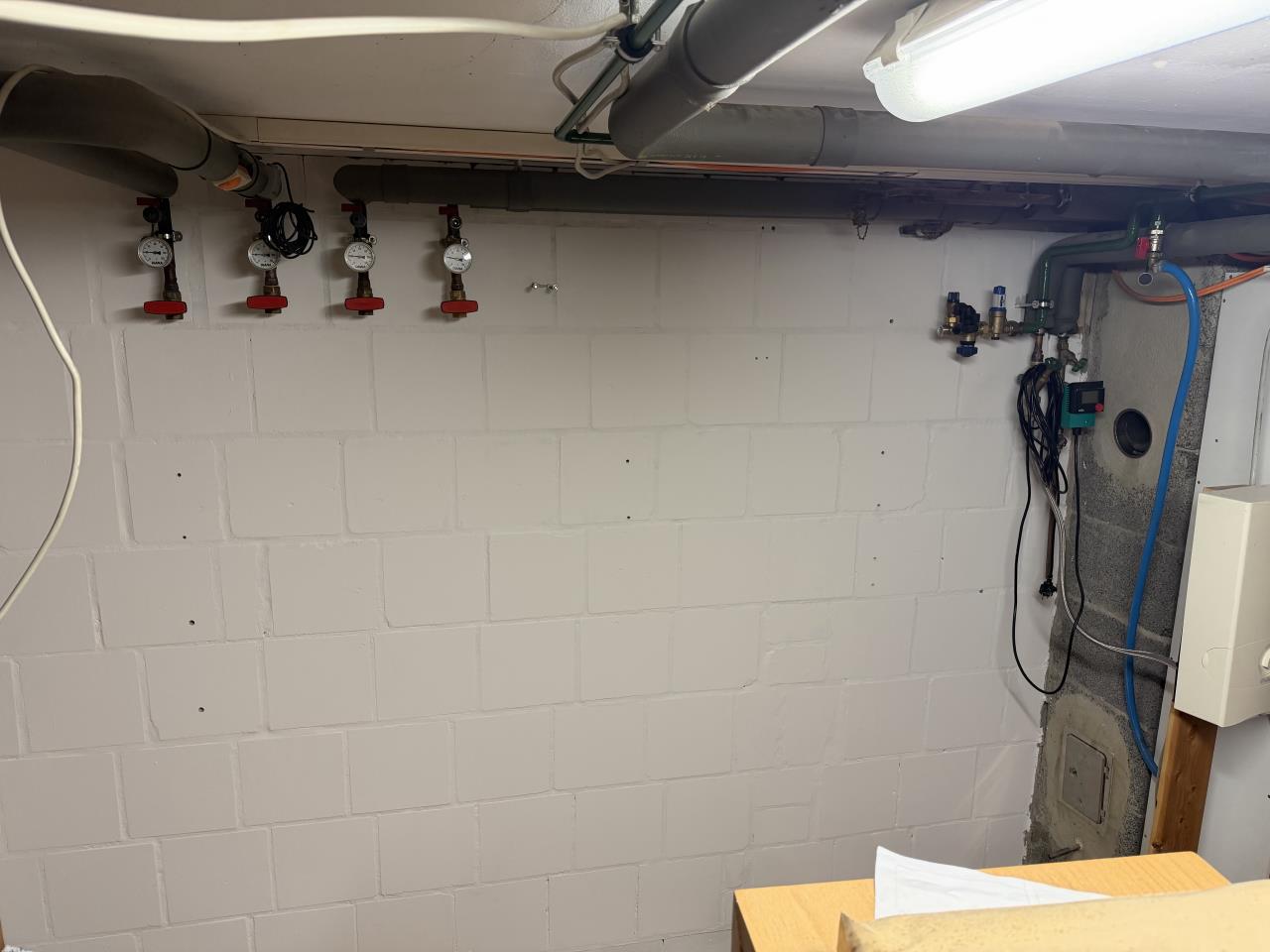

Nach der Heizsaison alles abgebaut. WW mit einem Durchlauferhitzer erzeugt. So hatte ich Zeit.


2026/20261024450221.jpg

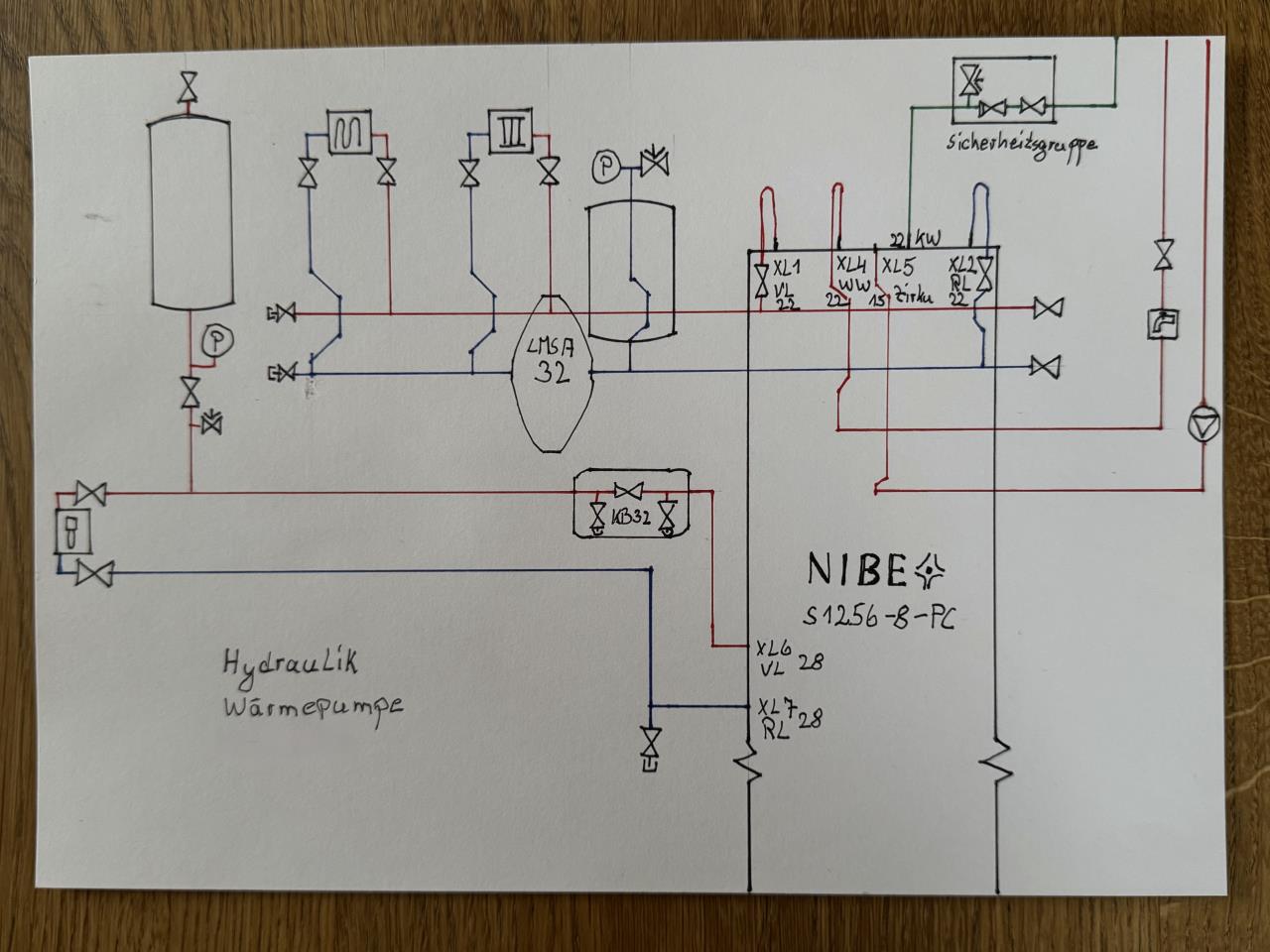

So soll es werden.


2026/20261024960795.jpg

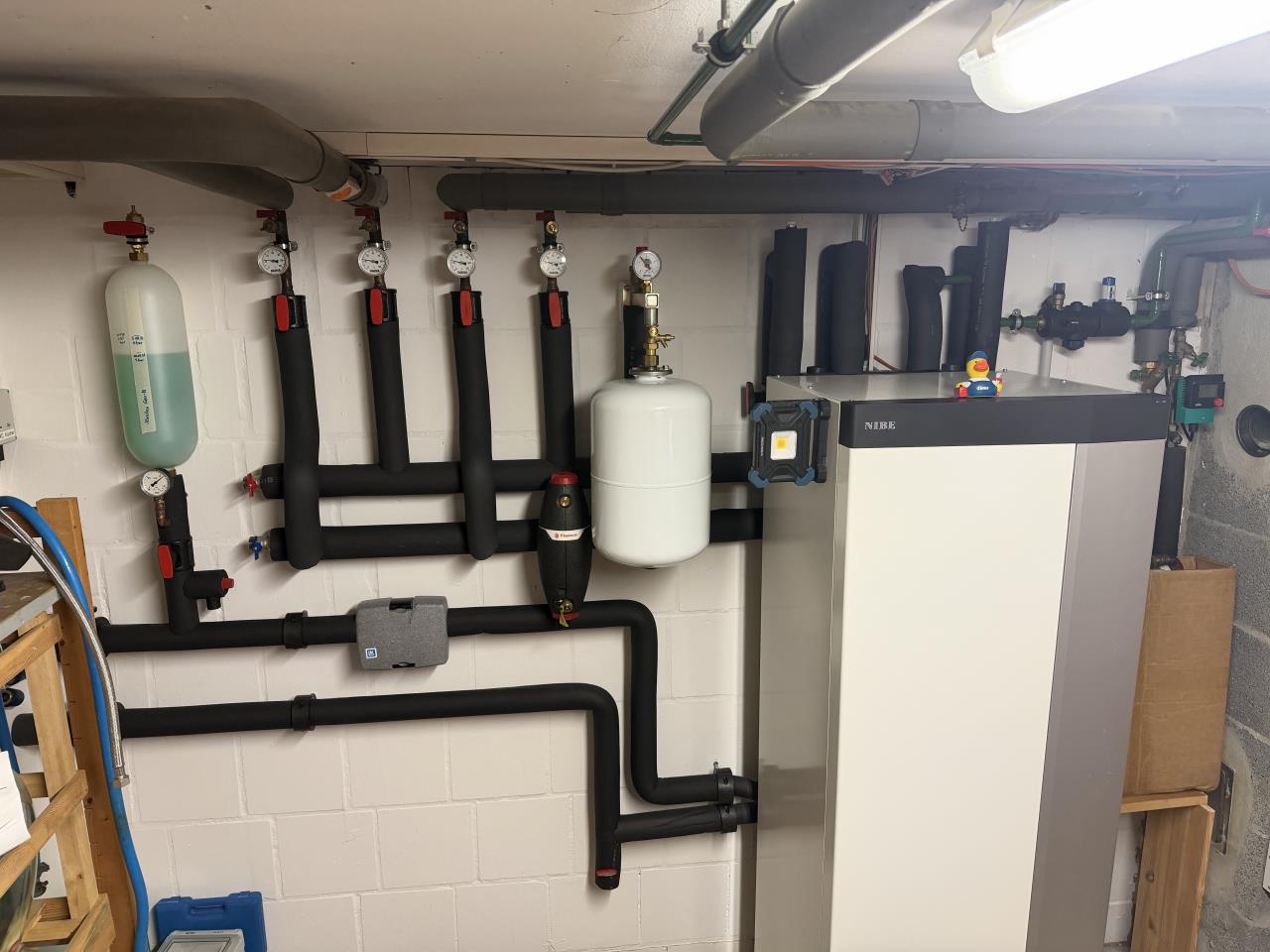

So ist es geworden.


2026/20261024329335.jpg

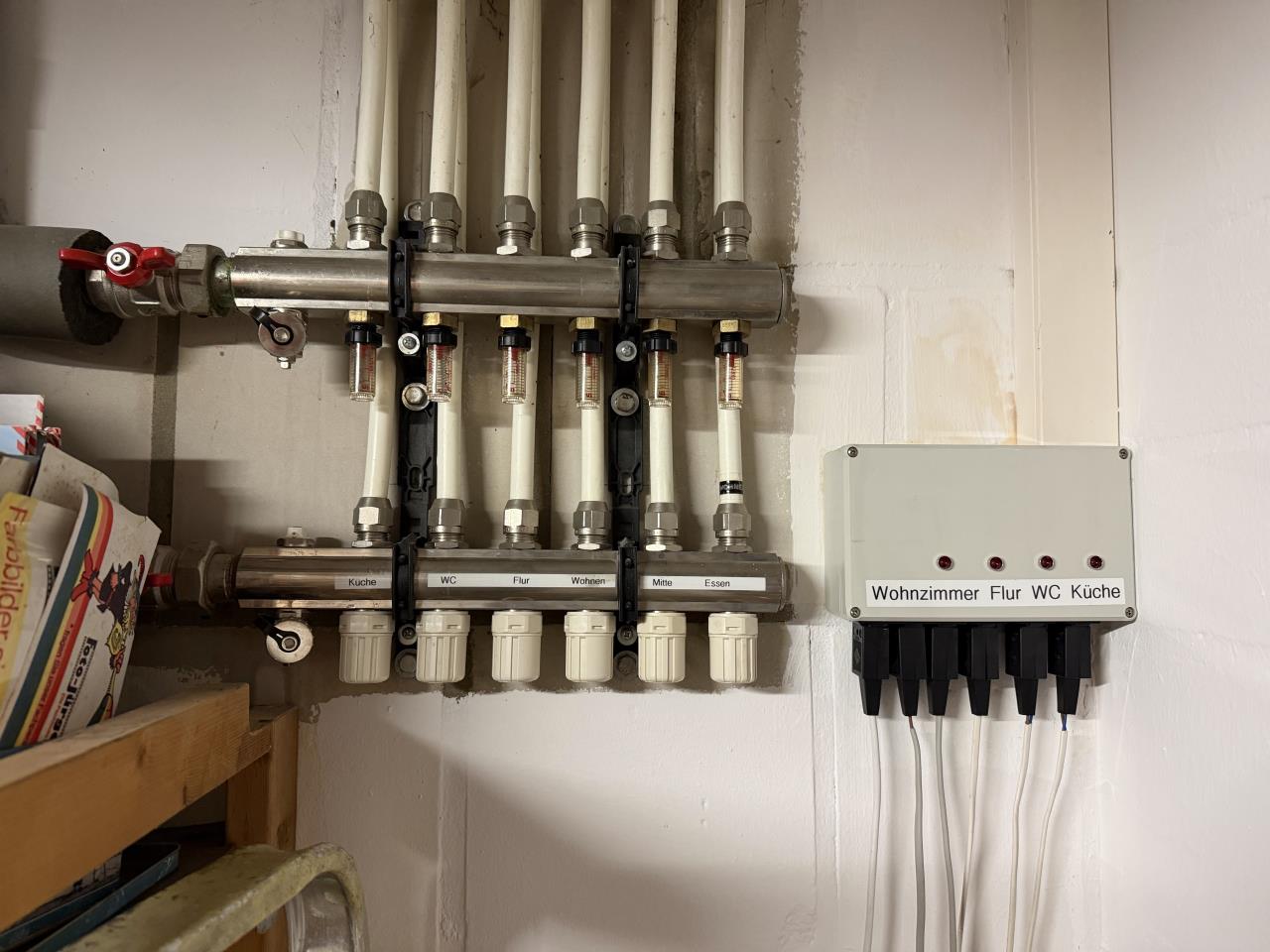

Die Verteilung für die Fußbodenheizung konnte so bleiben. Die ERR ERR [Einzelraumregelung] sollen nicht angeschlossen werden. Thermischer Abgleich erfolgt, wenn es kälter wird.


2026/20261024572029.jpg

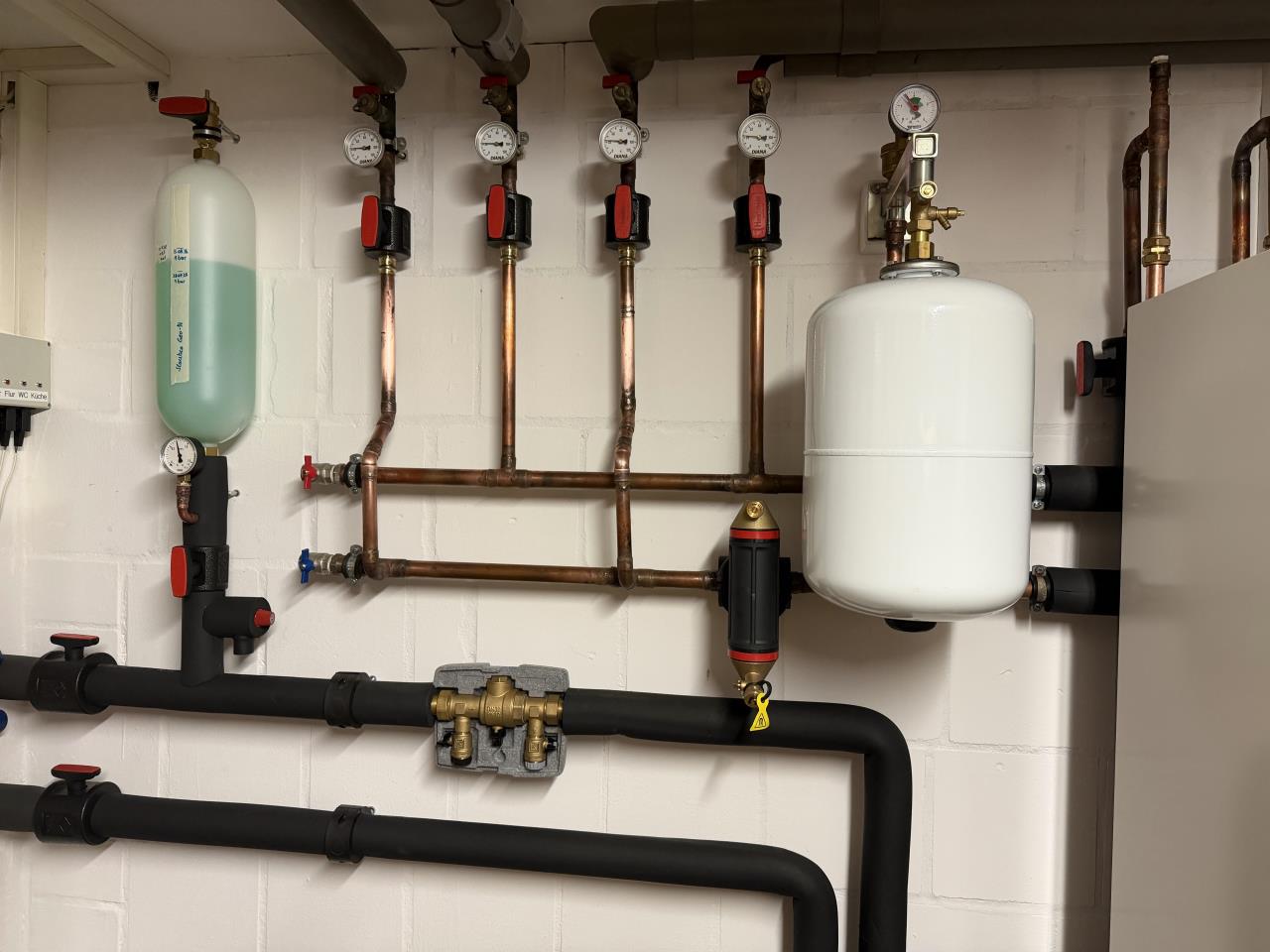

Ich habe statt dem Membranausgleichsgefäß das Kunststoffausgleichsgefäß genommen, da ich sehe, wass passiert. Ich habe auch schon Sole und Druck nachgefüllt. Das Teil ist von Vaillant, da es etwas mehr Volumen und eine schöne glatte Oberfläche hat. Unten noch Füll- und Spüleinrichtung. Im Heizungsrücklauf einen Luft-, Magnetit- und Schlammabscheider.


2026/20261024646311.jpg

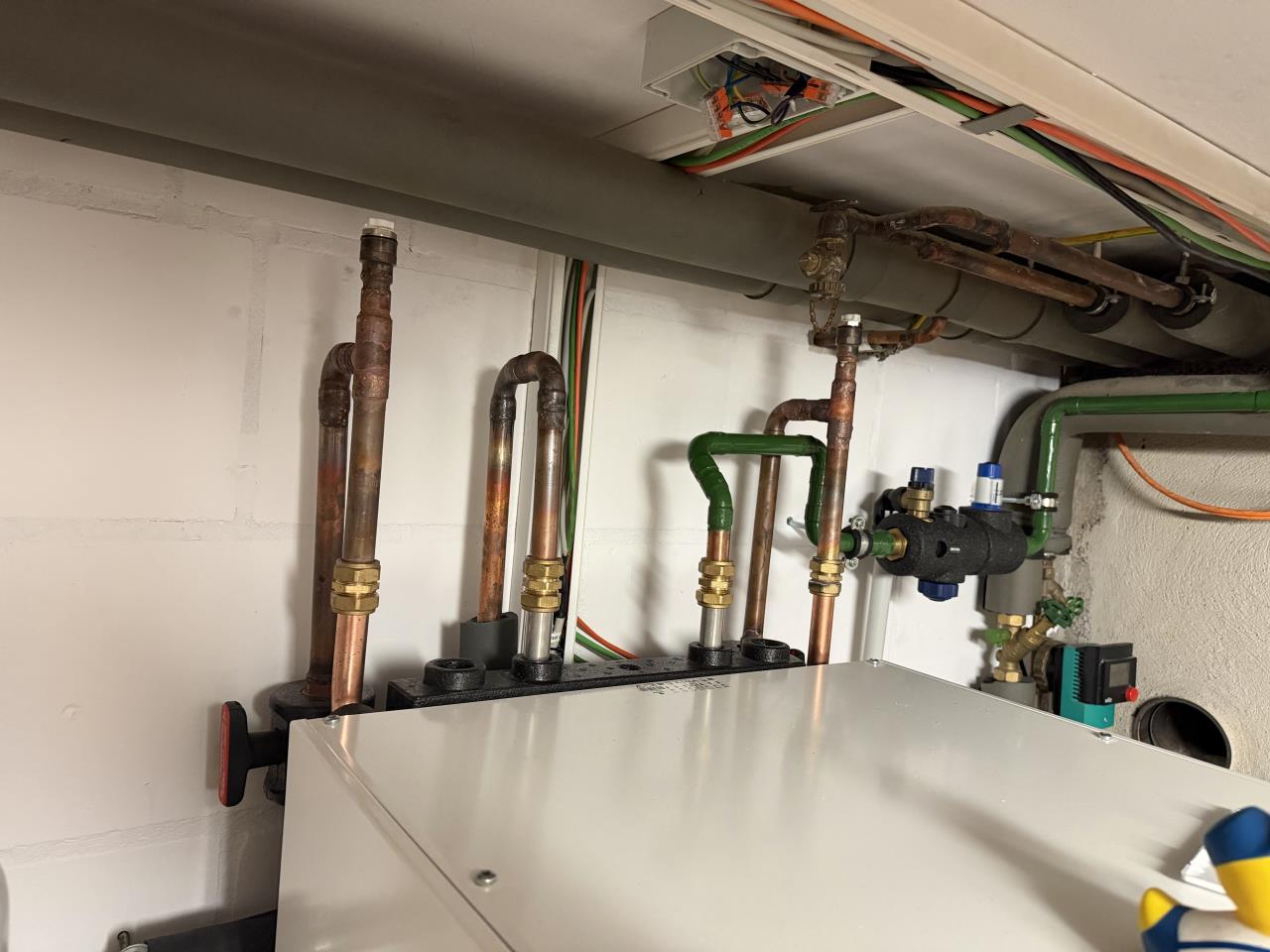

Hinter der Maschine alles hochgelegt. Nicht reparaturfreudig, aber schön.

Nur eine Lötstelle war undicht. Insgesamt hat das richtig Spaß gemacht. Die Inbetriebnahme war problemlos.

Als es kälter wurde, wurden die Räume auch immer kühler. Da ich die beiden Heizkreise parallel betreibe, ist es für die Heizung leichter, das Wasser durch die Heizkörper zu schicken, als durch die Fußbodenheizung. Ich habe mal die Umwälzpumpe auf 70% gestellt. Jetzt bleibt es unten auch warm. Habt Ihr vielleicht Ideen, wie ich das in den Griff bekomme? Kann ich die Heizkörper so weit runter regeln, das die Heizkreise zusammen passen?

Ich will das mit den bestehen Heizkörpern testen. Oben sind nur Schlafraume die kühler sind. Im Bad ist Fußbodenheizung am RL RL [Rücklauf]. Durch das offene Stiegenhaus steigt Wärme nach oben. Ich werde auch noch an einem Heizkörper Ventilatoren zur Verstärkung testen.

  •  Pedaaa
  •   Gold-Award
25.10.2026  (#1)
mit sehr viel Liebe gebaut 👏

zitat..
Fruchtwasser schrieb: Kann ich die Heizkörper so weit runter regeln, das die Heizkreise zusammen passen?

ja klar, solltest du erstmal so probieren.
Hoffe du kriegst den hyd. Abgleich so gut hin. Ansonsten hilft auch noch HK-Tuning (wie du schon andenkst) bzw. im letzten Schritt vielleicht Pumpe/Mischer für den FBH FBH [Fußbodenheizung] Kreis




1
  •  Fruchtwasser
25.10.2026  (#2)
Pumpe/Mischer sollte die letzte Lösung sein. Vorher würde ich gegen Wärmepumpen Heizkörper tauschen. Aber erst mal werde ich das so testen. Ich warte schon auf die kalten Tage.😀

1
  •  Akani
  •   Gold-Award
26.10.2026  (#3)
Erst mal großen Respekt für deine Umsetzung. Hartgelötet sieht ma schon gar nicht mehr.

zitat..
Fruchtwasser schrieb: Habt Ihr vielleicht Ideen, wie ich das in den Griff bekomme? Kann ich die Heizkörper so weit runter regeln, das die Heizkreise zusammen passen?

Die Heizkörper solltest du hydraulisch mit VL VL [Vorlauf] Ventilen abgleichen. Die Widerstände durch die Heizkörper sind geringer als die der FBH FBH [Fußbodenheizung].
Allternativ thermisch abgleichen, also die Rückläufe über die Einstellschrauben an den Abbsperrungen.
Das sollte die Maßnahme sein bevor du die Heizkörper angreifst


1


  •  Fruchtwasser
26.10.2026  (#4)
Hartgelötet habe ich vorher noch nie. Zwei Testfittinge und die auch noch durchgeschnitten und glatt geschliffen, um zu sehen was dort passiert ist. Dann mit etwas Gefühl für den Werkstoff und alles was ging, im Schraubstock gelötet.

Unter den Thermostatköpfen sind Einstellringe mit einer Skala von 1 bis 8. Die werde ich kleiner stellen. Wenn das mit den Durchflüssen der Fussbodenheizung passt, kann ich die Heizkreisumwälzpumpe wieder auf Auto stellen (jetzt 70%).

1
  •  Akani
  •   Gold-Award
27.10.2026  (#5)

zitat..
Fruchtwasser schrieb: Unter den Thermostatköpfen sind Einstellringe mit einer Skala von 1 bis 8

Genau mit dieser Voreinstellung stellst du den erforderlichen Volumenstrom für den Heizkörper ein.
Den solltest nach Herstellertabelle für deine dazugehörigen Heizkörper einstellen


1
