·gelöst· Kabelbruch Motorschloss

Teilen: facebook    whatsapp    email
  •  mho
24.8. - 26.8.2022
6 Antworten | 4 Autoren 6
6
Hallo Leute,

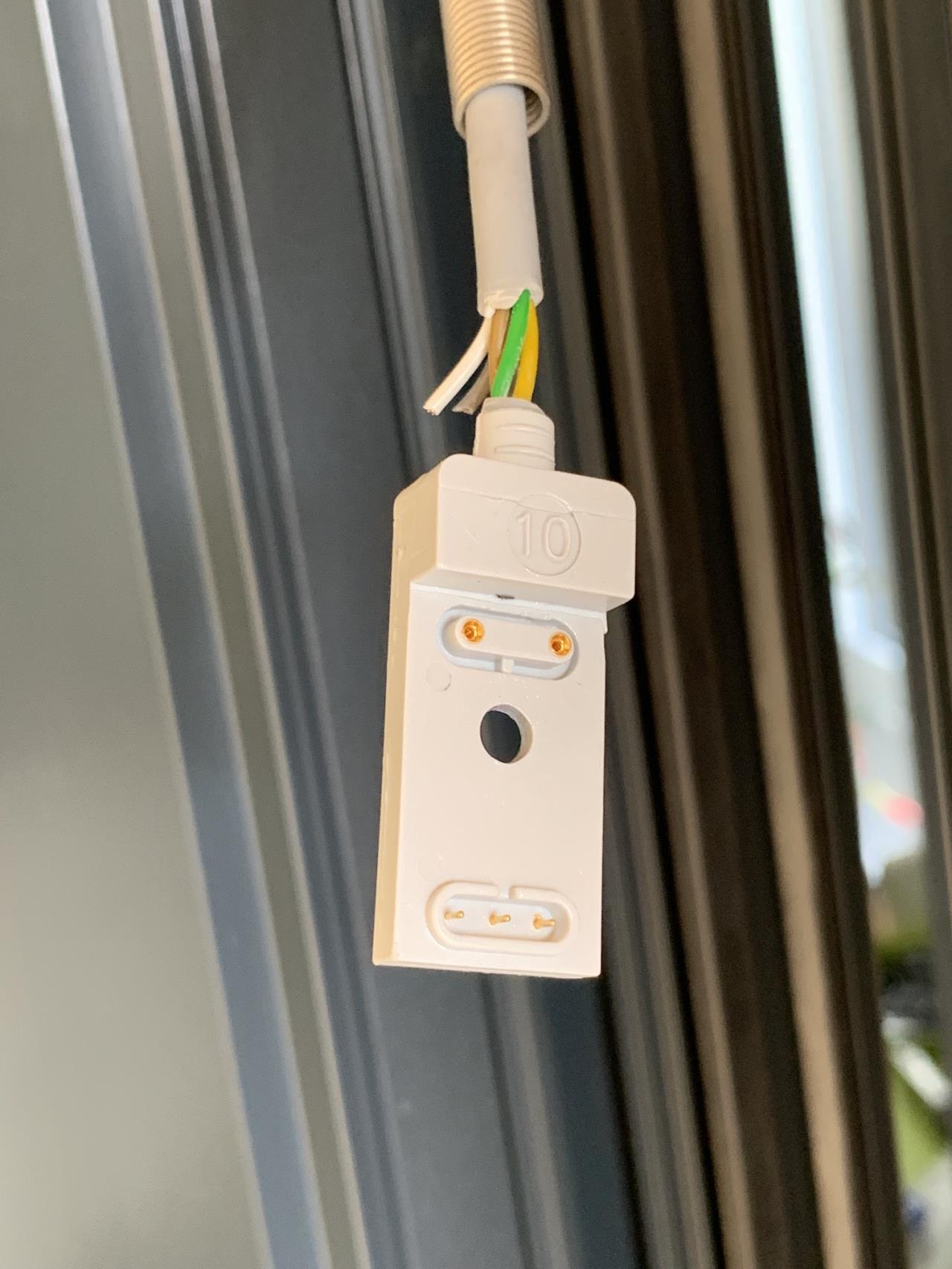

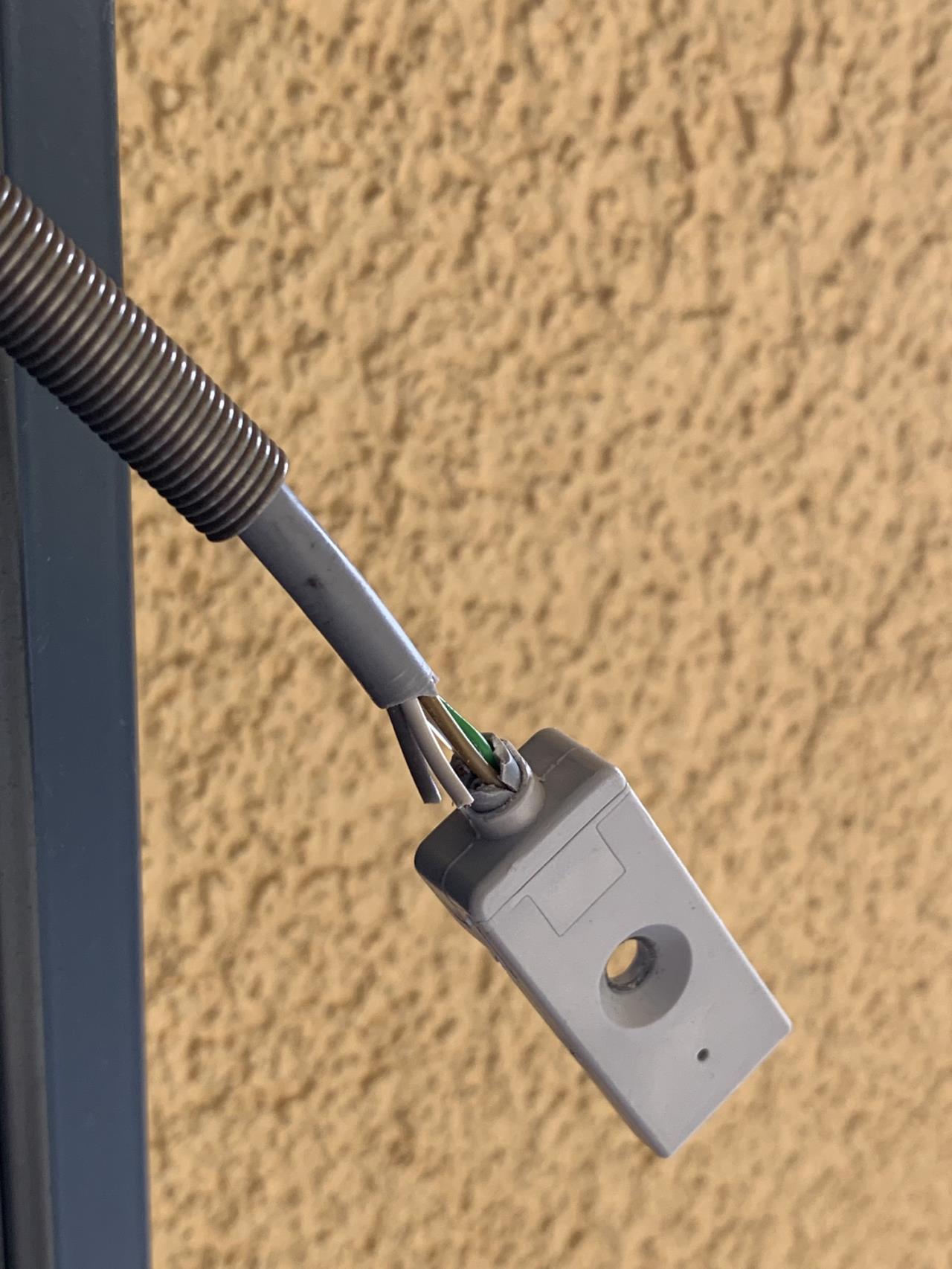

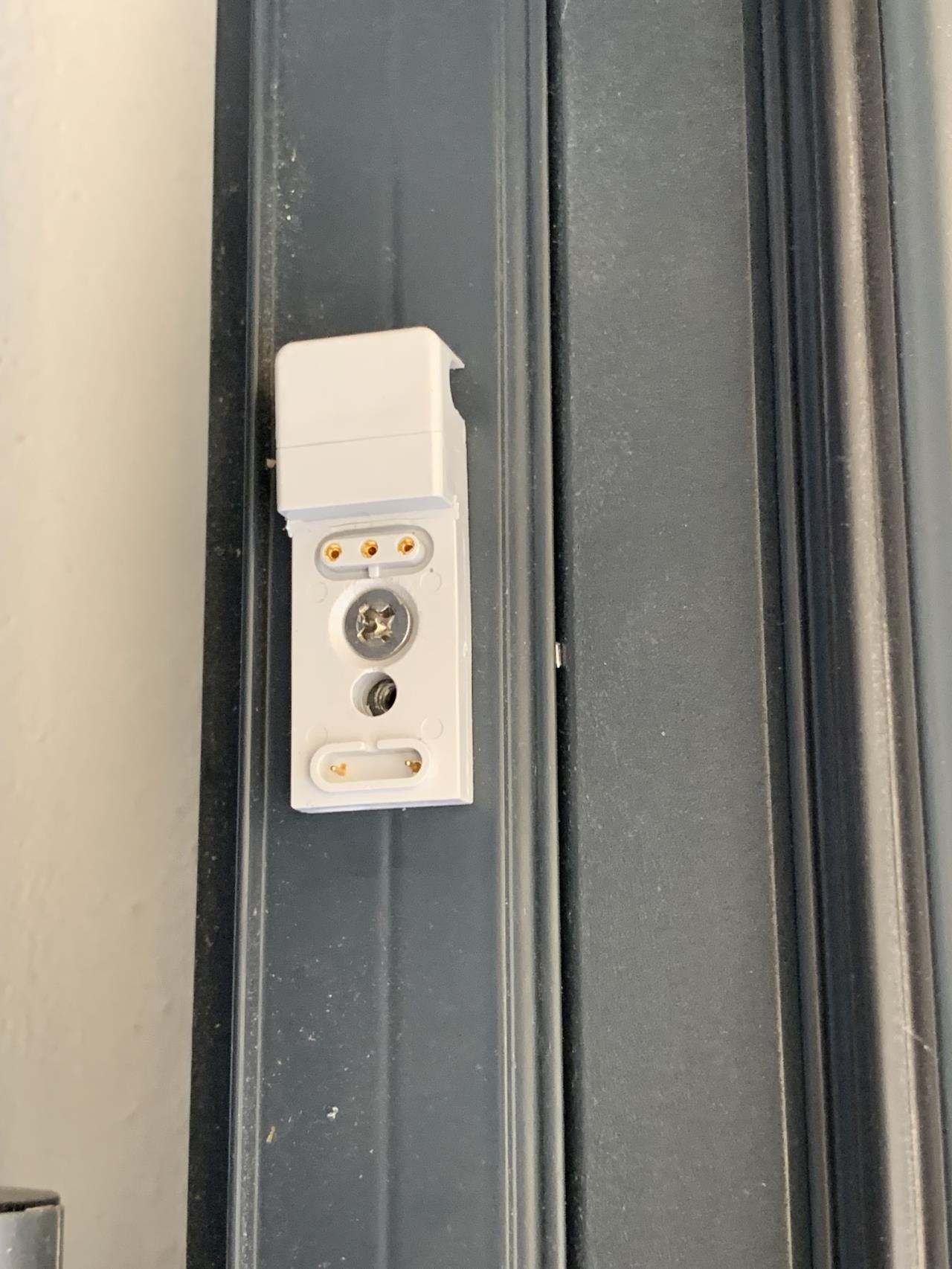

bei unserer Actual Haustür hab ich nach 10 Jahren einen Kabelbruch an der Leitung zum Motorschloss.


2022/20220824801001.jpg


2022/20220824224695.jpg


2022/20220824960615.jpg


2022/20220824766491.jpg

Die Firma, die die Tür eingebaut hat, verlangt für die Reparatur 535 Euro (343 für den Kabelübergang, 192 für Anfahrt und 1 Stunde Arbeitszeit).

Hat irgendjemand eine Idee wie ich das selbst reparieren könnte, bzw. wo ich so einen Kabelübergang zu einem vertretbaren Preis auftreiben kann? Eingebaut wurde die Tür 2012, soweit ich das rausgefunden habe, ist das ein 5 poliger Stecker, der von Actual bis 2013 eingebaut wurde, ab 2013 wurden 6 polige Stecker verwendet (Seite 7 im PDF https://www.zech.cc/fileadmin/content/PDF/Anschlussanleitungen_Haustuergetriebe.pdf)

LG
Markus

  •  tekov
  •   Gold-Award
24.8.2022  (#1)
Kann man das Gehäuse öffnen?

Ich würde es zur Not auf "aufschneiden" und versuchen die Kabel zu verlöten.

Im Prinzip kannst du ja nicht Recht viel verlieren außer Zeit.

BG

1
  •  mho
24.8.2022  (#2)

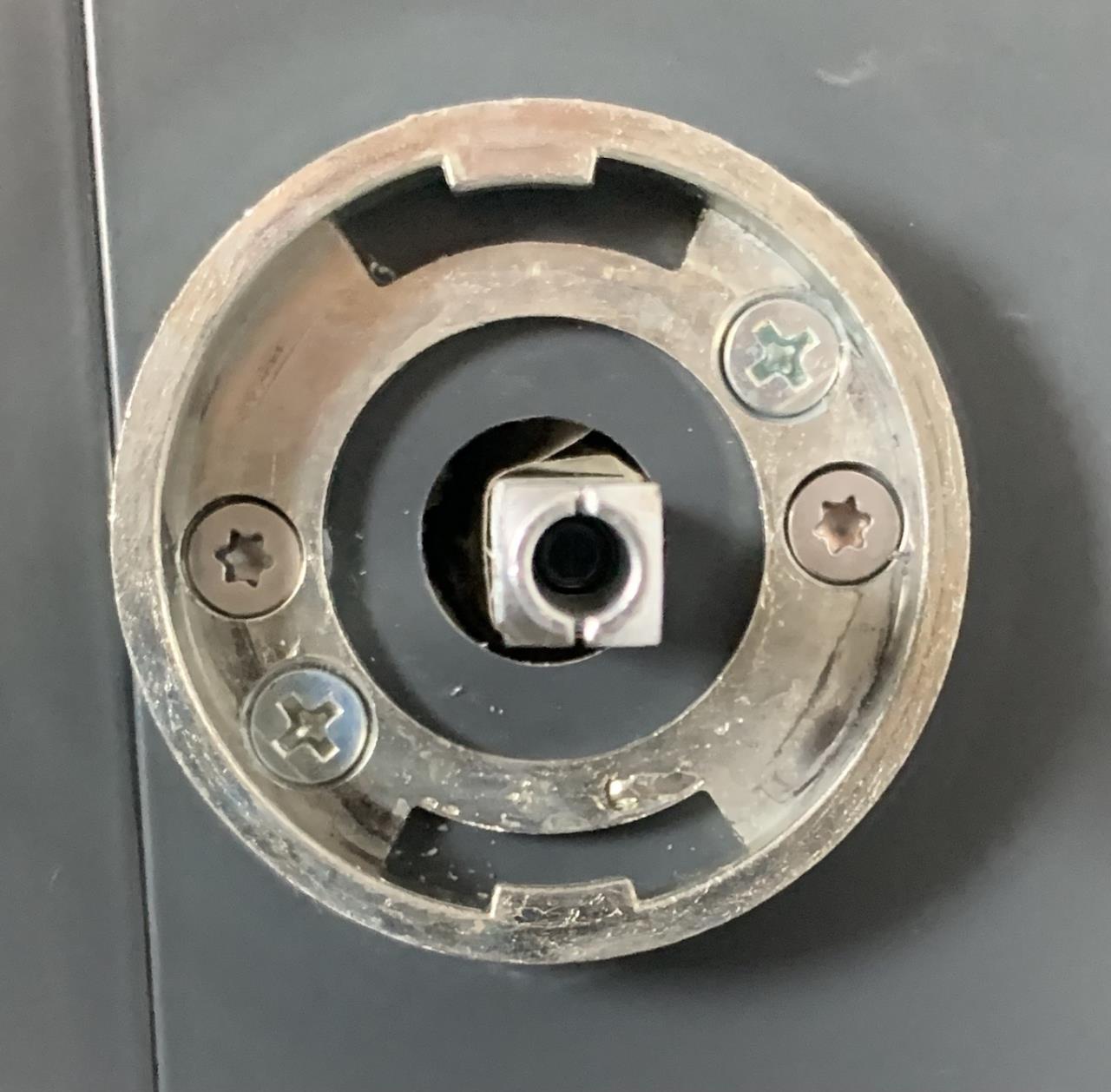

Das Gehäuse lässt sich leider nicht öffnen. Ich hab mir die Verkabelung nochmal genauer angeschaut und es ist so, dass von den 5 Adern nur 3 in Verwendung sind. Da "nur" 2 Kabel gebrochen sind, könnte ich auf die anderen 3 ausweichen. Dazu müsste ich aber das Motorschloss ausbauen und hier hab ich das Problem, das ich den Vierkant Türdrücker nicht herausbekomme. Der sieht so aus:


2022/2022082452898.jpg

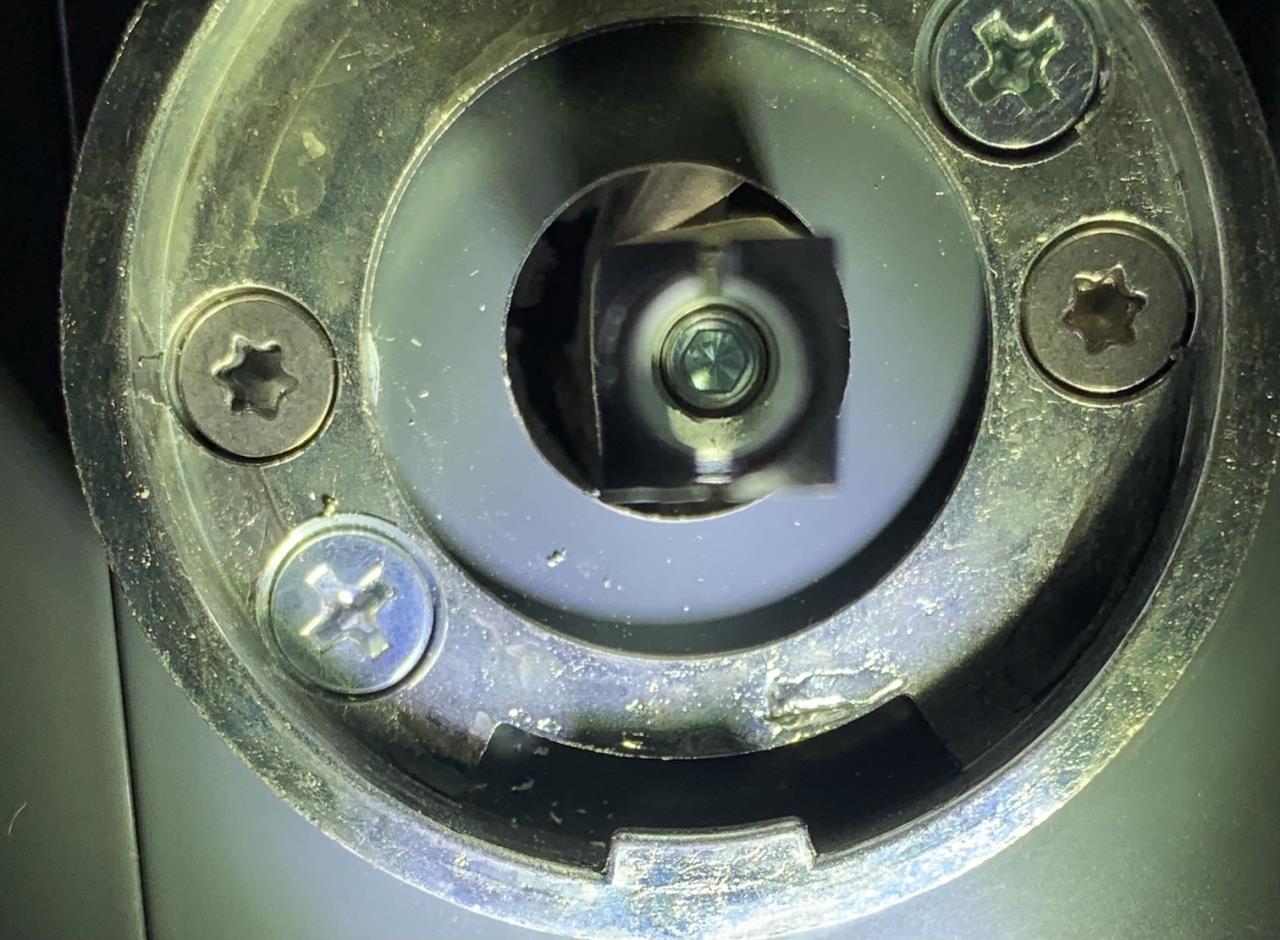

Da vorne ein Loch ist nehme ich mal an, ich muss die Schraube dort lösen. Brauche ich da ein eigenes Werkzeug?


2022/20220824240676.jpg

Ich hab schon 3er und 4er Inbus probiert, da tut sich aber nichts. Wie bekomme ich den raus?

LG
Markus

1
  •  Squawvally
  •   Gold-Award
24.8.2022  (#3)
Das ist ein Kabelübergang von Maco. Den gibt es bei Schachermayr

https://webshop.schachermayer.com/cat/de-AT/product/maco-tronic-loesbarer-kabeluebergang-6-polig-fuer-fensterfalz-verdeckt-458281/102214843?query=Maco+Kabel%C3%BCbergang+

1


  •  mho
24.8.2022  (#4)
Der verlinkte Kabelübergang von Maco ist glaub ich ein anderer Stecker. Ich suche den Stecker KÜ-T-STV von Winkhaus der bis 2013 verwendet wurde (5-polig, flache Steckerform). Der Maco Stecker schaut aus wie der neuere Winkhaus KÜ-T1-STV (6-polig, eckige Steckerform).

1
  •  AndiBru
  •   Gold-Award
25.8.2022  (#5)
Günstigen imbus kaufen und mit der flex kleiner schleifen und spitzer ... Manche Hersteller sind sehr crativ ... haben auch schon mal einen 4,5er gebraucht...

Lg

1
  • ▾ Werbung
    Energiesparhaus.at ist Teilnehmer des Amazon-Partnerprogramms, das zur Bereitstellung eines Mediums für Webseiten konzipiert wurde, mittels dessen durch die Platzierung von Partner-Links zu Amazon.de Entgelte verdient werden können.
Hallo AndiBru, schau mal hier im Shop nach, da siehst du Preise und wirst sicher auch fündig.
  •  mho
26.8.2022  (#6)
Ich dachte der 3er Inbus ist zu klein, hab mich getäuscht, ein 2.5er hat dann gepasst. Da sich der Stecker beim Motorschloss auch nicht ohne Beschädigung öffnen ließ, hab ich dann doch den Kabelbruch beim Türrahmen gelötet. Funktioniert nun wieder, mal sehen wie lang das hält.

1
