Huawei Sun2000 10KTL M1 - Netz NÖ

Teilen: facebook    whatsapp    email
  •  danielherzog
11.3. - 18.6.2025
3 Antworten | 2 Autoren 3
1
4
Hallo, wir werden im März unsere PV-Anlage fertigstellen - wir haben den Huawei Sun2000 10KTL M1 als Wechselrichter. Für die Wirkleistungsvorgabe seitens Netz NÖ muss der Pin 4 und 5 (blau / blau-weiß) als potentialfreier Kontakt mit Wechselrichter verbunden sein. Direktes Netzwerkkabel, Dose bei Wechselrichter sowie 6A-LS + Hutschiene für Netzwerkport im Zähler ist soweit schon alles vorbereitet.

Hat bereits jemand den Kontakt an diesem Wechselrichter angeschlossen? In der Anleitung habe ich dazu nichts gefunden, wie der Anschluss am COM-Port erfolgen soll. Auch vom Huawei-Support warte ich noch auf Rückmeldung.

Danke schon mal.

  •  bfroemel
  •   Bronze-Award
11.3.2025  (#1)
Das ist  mit hoher Wahrscheinlichkeit die NS Schutzfunktion (also Pin 13 (GND) und Pin 15 (DIN5)):

https://support.huawei.com/enterprise/de/doc/EDOC1100173913/26af301b

Jedoch: sowohl der Anschluss am COM Port des WRs erfordert etwas an Erfahrung (um dauerhaft Wackelkontakte zu vermeiden), als auch die WR WR [Wechselrichter] Konfig muss angepasst werden. -> Würde diese recht kleine Anschlussarbeit dem Elektriker überlassen... zumale der das ja dann auch noch dokumentieren,prüfen&abnehmen muss.

1
  •  Warrender
  •   Bronze-Award
18.6.2025  (#2)
Hier ein paar Infos, falls sich noch jemand ärgert und genauso viel Zeit wie ich damit verliert:
Die beiden Kabel (blau/blau-weiß aus dem Zählerverteiler) gehören nicht an die COM-Ports 13 und 15 des Wechselrichters, sondern an 16 (GND) und entweder an 8 (Din1), 10 (Din2), 12 (Din3) oder 14 (Din4).
Anschließend müssen folgende Regeln gesetzt werden – entweder über die App (unter dem Menüpunkt Netzgekoppelte Steuerung etc.) oder über FusionSolar:

zitat..

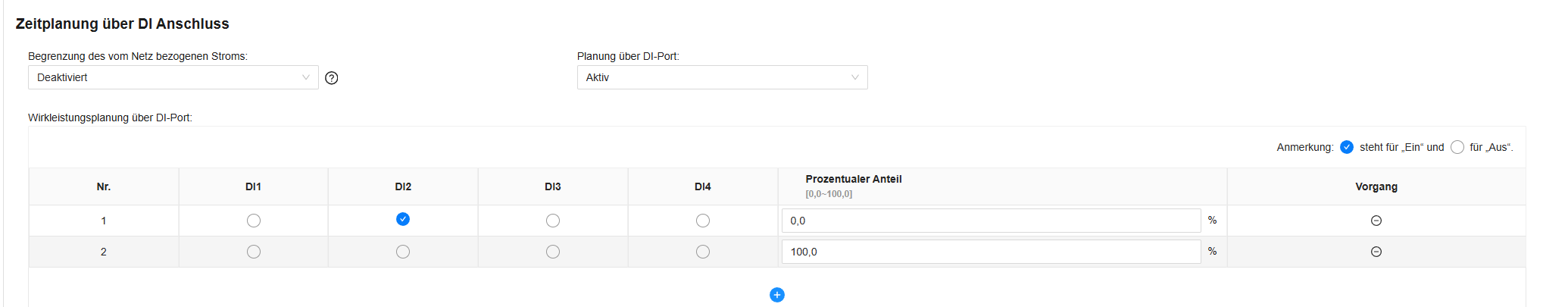

FusionSolar → Anlagen → Gerätemanagement → Anlage auswählen → links auf "Dongle" → Konfigurieren


_aktuell/20250618294027.png
Nun zwei neue Regeln anlegen: 0 % und 100 %.
Wichtig:
Wenn euer Kabel z. B. an COM-Port 10 angeschlossen ist, muss 2 ausgewählt werden. Bei COM-Port 8 wäre es 1 – und so weiter.
Achtet darauf, dass ihr einen aktuellen Dongle und die neuesten Updates installiert habt – sonst erscheint das Menü zum Konfigurieren gar nicht.
Ich musste meinen Dongle tauschen, damit es überhaupt funktioniert. Ich glaube, im Vergleich zum alten hat sich die CMIIT ID geändert.
Am neuen Dongle steht: 2019DP11588

zitat..
⚠️ Ich bin Laie – bitte genießt meine Angaben mit Vorsicht. emoji



1

2
  •  bfroemel
  •   Bronze-Award
18.6.2025  (#3)
Macht Sinn - danke! (Die von mir vorher referenzierte NS-Schutzfunktion ist wohl eher als Not-ausschlater gedacht, während sich natürlich die Netzplanfunktion per digitale Eingänge u. Zeitplanungsregeln eher eignen. https://support.huawei.com/enterprise/de/doc/EDOC1100173913/c4deffbf )

1
