F1x55-6 einphasig betreiben

Die Frage des Anschlusses der F1x55-6 kam nun schon öfters auf.

Ich habe heute meine 3x400V Variante (die in Deutschland und Österreich nur vertrieben wird) einphasig getestet.
Angeschlossen habe ich sie schon seit Beginn einphasig bis auf die ZH (auch E-Patrone genannt).

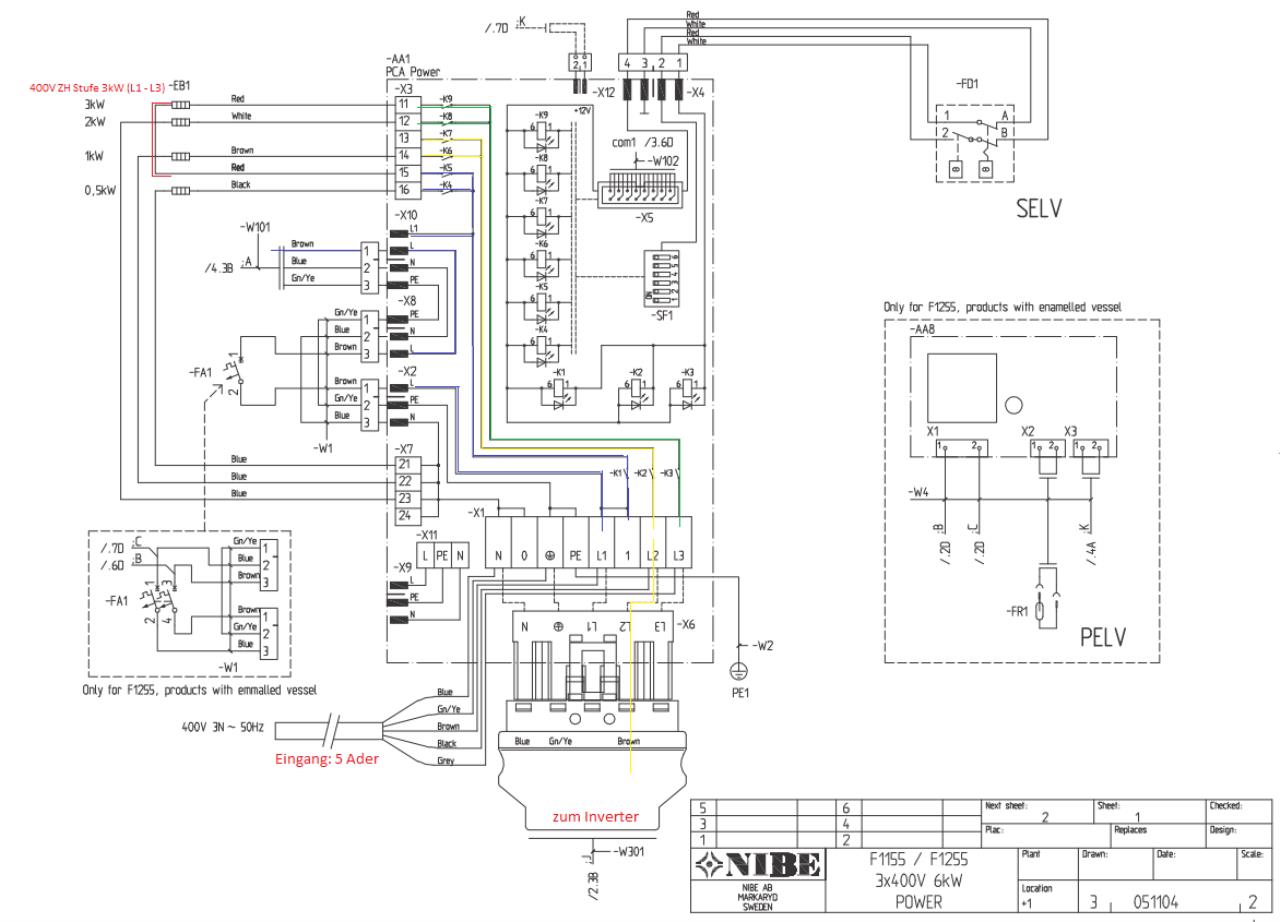

Werfen wir einen Blick auf den Schaltplan:




Ich habe farbig den Verlauf der einzelnen Phasen eingezeichnet.
Man sieht dass die Steuerung L1 bekommt, der Inverter L2 und die ZH L1+L2+L3.

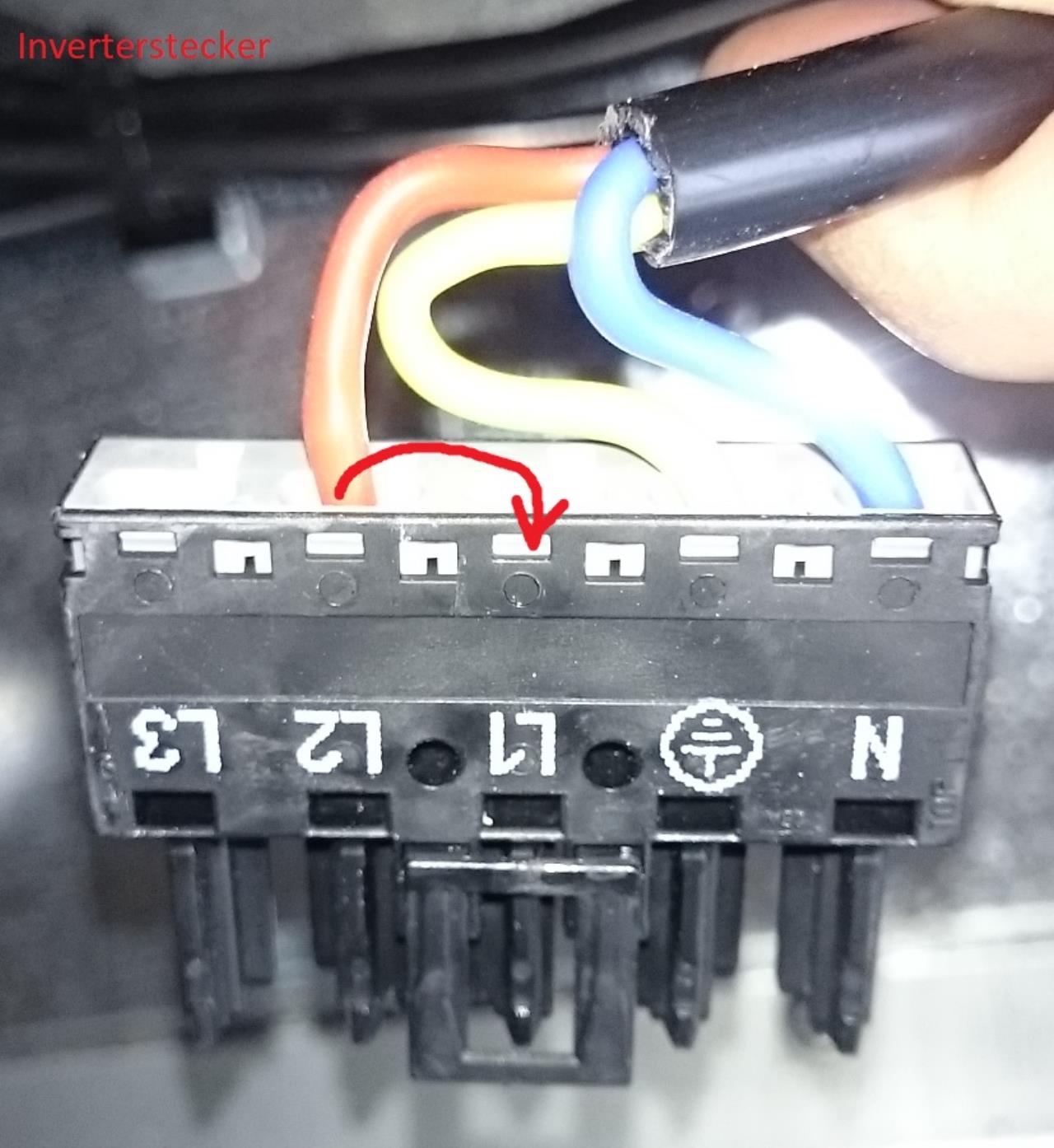

Man kann den Stecker vom Inverter abziehen und die Ader umstecken:




Das habe ich bei mir schon vor Inbetriebnahme gemacht.

Achtung: Bei voller Auslastung des Verdichters + aller ZH wird der Nennstrom bzw. die empfohlene Absicherung von 3x 16A nun vermutlich überschritten.

Meine ist mit 3x 25A abgesichert, so dass nichts passieren kann.

Deaktiviert man den ZH im Menü kann auch nichts passieren.

Leider habe ich niemals den echten einphasigen Betrieb getestet und konnte auf die Frage ob es wirklich läuft keine Antwort geben.
Warum eigentlich?
Bei Stromausfall könnte man die WP WP [Wärmepumpe] mit einem kleinen einphasigen Generator bis 1kW betreiben und das Haus + WW heizen.

Der Test heute war erfolgreich, die WP WP [Wärmepumpe] lief als wenn nichts wäre.

Noch mal zum Thema 400V eine Schlussbemerkung:
Nur die 3kW ZH-Stufe läuft auf echten 400V, das habe ich rot eingezeichnet.
Alle anderen Stufen, sowie der Verdichter laufen auf 230V (L - N).

Der gedachte Anschluss ist wie im Handbuch beschrieben 5 adrig, also 3x Phase L1, L2, L3, + N + PE mit 3x16A maximal.
