wieviel spannung liegt an? isolationsmessung gemacht? war die tage an ner anlage, da hat man zwei module "vergessen"... die haben schön im eigenen saft geschmort. das war aber nach kurzem regen schon zu sehen, weil die zwei ruckzuck trocken waren 🙄 |
||
|
||
|
Genau, im Solar.web "Web" also Browser in das Menü reingehen: Analyse > Historie > Gerät auswählen > Kanäle > Spannung DC MPP 1 und 2 |
||
|
||
|
kann es ja eigentlich nicht sein hier, weil dann würde diese aktion das ganze auf PV1 verlagern:
|
||
|
|
||
|
||
|
boh echt. richtig. ich hab mir beim lesen dazu noch ein "string" eingebildet. also fehler bleibt am eingang und nicht am string. |
||
|
||
|
Bitte nicht auf das Schätzeisen Solarweb vertrauen sondern mit einem ordentlichen Messgerät durchführen. Wenn die Leerlaufspanung bei beiden Strings sinnvoll ist und die Isolationsmessung nicht anschlägt soll Fronius den kompletten WR WR [Wechselrichter] tauschen. Geht eh nur mit Elektriker, mit dem Fußvolk gibt sich Fronius nicht ab. 😁 |
||
|
||
|
die gemessenen Spannungen bei vom WR WR [Wechselrichter] abgeklemmten Kabeln entsprechen dem jeweiligen String von 16 bzw. 8 Modulen. |
||
|
||
|
nach Konfigurationsdurchgang im SolarStart kann man ebenfalls alle möglichen Werte vom WR WR [Wechselrichter] beobachten, die angezeigten Spannungswerte von PV2 springen permanent hin und her, 48V, 35V, 16V usw., aber nie höher als an die 50V. Wenn man die Strings PV1 und PV2 gegenseitig tauscht bleibt der Fehler interessanterweise beim PV2 Anschluß. |
||
|
||
|
ja, genau so zeigt sichs |
||
|
||
|
ja, die Leerlaufspannung paßt zum jeweiligen String, bei abgeklemmten DC-Kabeln. Isolationsmeßgerät habe ich nicht. Daß die neue Gen24 Tausch-Leistungseinheit den gleichen Fehler hat, davon ist nicht auszugehen. Interessanterweise kann ich mit der Strommeßzange auf beiden Strings Stromfluß messen. Von der Theorie her könnte ich mir noch vorstellen daß zwar Leistung produziert wird aber die Datamanager-Karte (Pilot) möglw. diese beim PV2 nicht richtig anzeigt😳. Die Klipp-Stecker, wurden bei der neuen Leistungseinheit nicht mitgeliefert🙄 Morgen wollen wir beim Kunden einen neuen originalverpackten Gen24 mal zum Test anschließen, um klarer zu sehen. |
||
|
||
am gen24 sieht man immer im betrieb die genauen spannungen und ströme und leistungen der jeweiligen strings. oben bei der Anlagenübersicht auf Erweitert klicken.  ziemlich unten ist dann auch der Isolationswiderstand von der letzten Iso-messung. |
||
|
||
|
Ganz bloede Frage, aber PV2 ist eh auf ON gestellt? 🙃 |
||
|
||
|
die "ERWEITERT"-Seite meinte ich oberhalb auch, an dieser beobachte ich die aktuellen Spannungs- und Leistungswerte. |
||
|
||
|
ja, ist natürlich aktiviert. |
||
|
||
|
heute einen komplett neuen Gen24 ausgepackt und angeschlossen, PV1 und PV2 produzieren sauber Leistung - also wie erwartet, Fehler beim WR WR [Wechselrichter] zu suchen. Bleiben noch zwei weitere Möglichkeiten, - die Clip-Stecker für die DC-Anschlüsse und - die Datamanager-Karte, beides wurde von Fronius mit der Tausch-Leistungseinheit leider NICHT mitgeliefert. Clip-Stecker für die DC-Anschlüsse getauscht, voilà alles roger, alles funktioniert wieder! Leistungseinheit zurück an Fronius und zwei neue Clip-Stecker geordert. Werde mir in Zukunft zwei dieser Clip-Stecker sicherheitshalber auf Reserve legen😉 |
||
|
||
|
Darf ich fragen, was da genau mit clipstecker gemeint ist? |
||
|
||
|
ich vermute mal die Spezial WAGO-Stecker die beim Gen24 zum EInsatz kommen wie heißt das Feld? ich finde bei mir nichts diesbezüglich... |
||
|
||

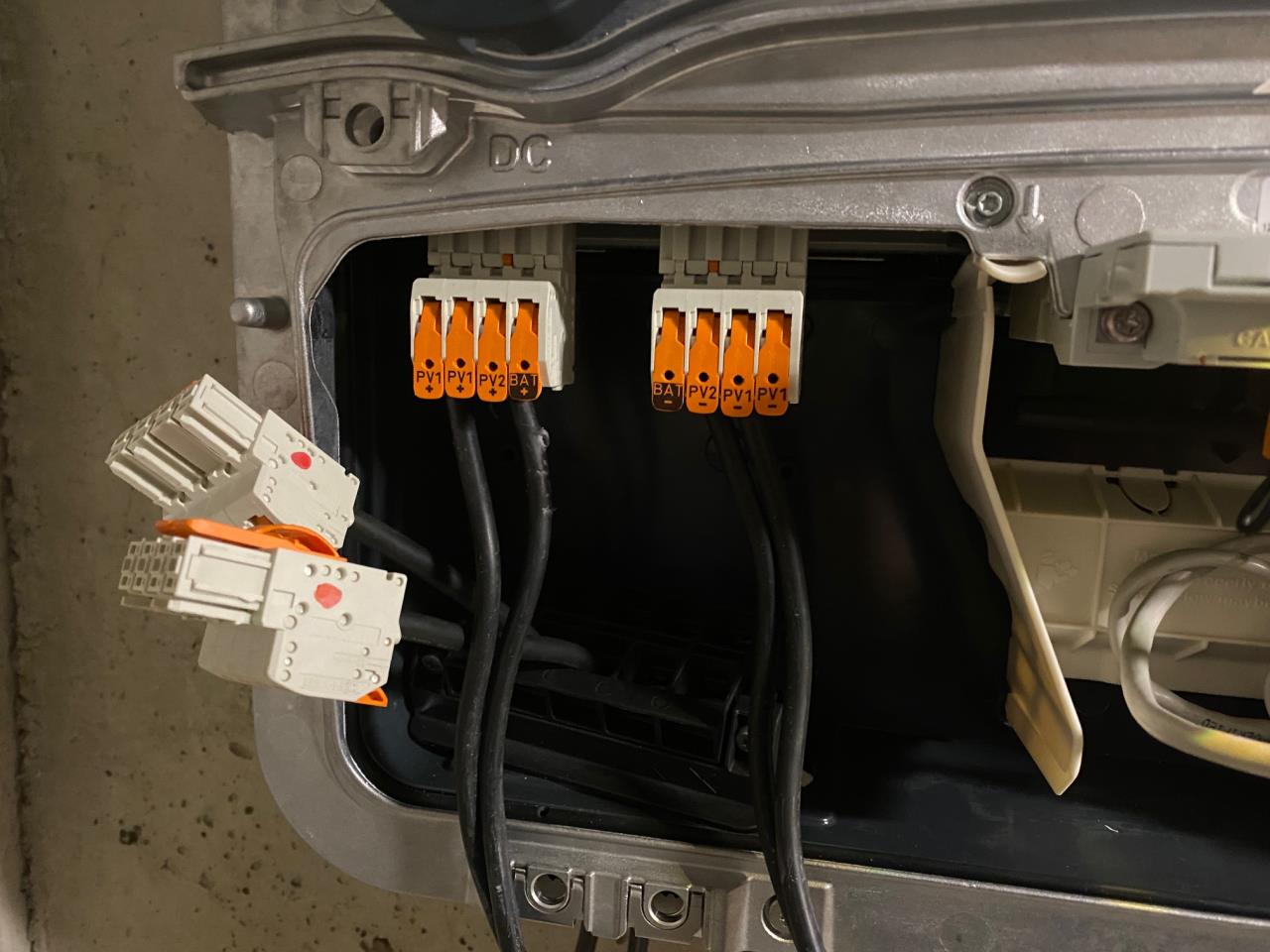

 auf den abgesteckten, fehlerhaften Clip-Steckern hängen noch die DC-Kabel zur Batterie, für den Test vom PV2-Anschluß nicht relevant. Bei der Durchgangs-Prüfung ohne Last war an den Steckern kein Problem feststellbar, erst nach Austausch auf die neuen Stecker produzierte der PV2-Anschluß wieder richtig Leistung. Ob es eine bessere Bezeichnung als Clip-Stecker (abisoliertes Kabel rein und festclippen😉) für diese Art von Steckern gibt weiß ich nicht, angeblich gäbe es auch spezielle Geräte solche Stecker zu prüfen, hab' ich nicht, da lege ich mir nach dieser Erfahrung nun lieber zwei dieser auf Reserve!
|
||
|
||
|
alles klar, jetzt ists logisch. ein gemeiner fehler😑 |
