Bei 50/50-Teilung ists knappBei 66/33-Teilung gehts schon ganz gut...
ng bautech |
||
|
||
|
Ca. 67 bis 68 cm breit ist die Öffnung, vorrausgesetzt du hast einen normalen Stock und keinen breiten.
Hast du einen verdeckten Beschlag, dann nimmt der geöffnete Flügel auch noch was von der Durchgangslichte weg. Ob die Teilung 67/33 für dich in Frage kommen kann, hängt a) von der Optik ab (ob das nicht zuviel verschandelt) und b) vom Beschlag. Ich hab keine Unterlagen vom den Zeitpunkt als Josko den Wechsel des Beschlagsherstellers durchgeführt hat. Da müsstest du deinen Verkäufer fragen, was die Minimalbreite für einen Flügel ist .. ich meine es ist bei der Breite schon stark an der Grenze. Wenns irgendwie geht, würde ich die Tür breiter machen und symetrisch aufteilen. 180 oder 200 cm macht vom Preis nicht viel Unterschied gegenüber 160 cm. |
||
|
||
|
Hallo,
ich habe den Josko-Vertreter angerufen. Er hat mir folgendes vorgerechnet: Stockaußenmaß (das Maß, dass bei uns im Einreichplan steht: 160cm Einbauluft beidseitig: 1,5cm Stockbreite beidseitig: 7,5cm ==> 142cm / 2 = 71cm Durchgangslichte bei einem Flügel (bei den Josko Diamant 89, also mit nomalem Stock, oder?) Kann das wirklich stimmen? Kann man das wirklich genau durch 2 dividieren? Oder baut nicht der feststehende Flügel auch noch einige cm in den zu öffnenden Flügel rein. Eine Aufteilung 66/33 würde für uns aus optischen Gründen eher ausfallen. Danke |
||
|
|
||
|
||
|
Nein, das kann man natürlich nicht so einfach durch 2 dividieren.

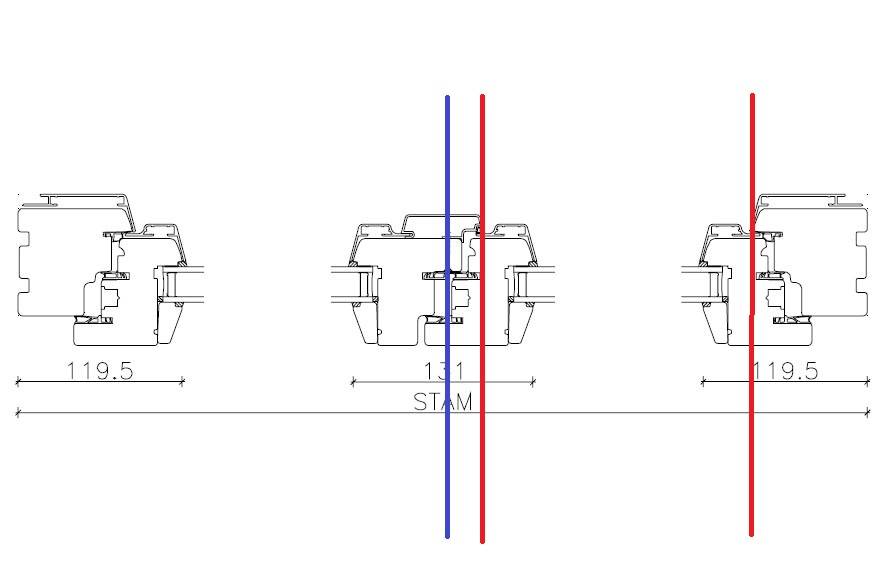

In der Mitte hast du den Bereich wo sich der Stulpflügel (= dein "feststehender Flügel) und der Drehkippflügel treffen. Die gesamte Ansichtsbreite beträgt hier 131 mm (also wo das eine Glas aufhört und das nächste wieder anfängt). Die 50% Teilung ist dann genau in der Mitte dieses Bereiches (aus optischen Gründen). Nur ist das eben nich die Durchgangslichte. Folgende Grafik zeigts dir deutlich:
Die blau eingezeichnete Linie ist die 50% Teilung der Tür im Stulpberich, also genau "bis zur Mitte". Rot eingezeichnet ist die Lichte, wenn der rechte Drehkippflügel geöffnet ist. Also gut 2 cm weniger ... Ergibt also lt. meiner Berechnung folgendes: Maueröffnung: 1600 mm minus 2 x Einbauluft je 15 mm = 1570 mm Das wäre dann das Stockaußenmaß (STAM). Die Hälfte davon ist die eingezeichnete blaue Linie, also 785 mm. Davon zieht man jetzt noch einmal die Stockbreite von 85 mm ab (bezieht sich auf meine Info! Glaube nicht dass die 75 mm vom Kollegen richtig sind) und nochmal knappe 20 mm vom Stulpbereich (rote Linie). Bleiben also maximal 680 mm Durchgangslichte übrig. Rein theoretisch! Weil, wenn du den Flügel öffnest, steht der ja auch noch irgendwo herum und nimmt Platz weg. Beim verdeckten Beschlag etwas mehr als beim sichtbarem Beschlag. Kommt da jetzt zum Beispiel noch ein Raffstore oder eine Rollo mit Kurbel, müsstest man einen breiteren Stock bestellen, damit man dort genug Platz zum montieren hat, und dann verkleinert sich die Durchgangslichte nochmal um etwa 20 mm. In Summe wäre mir das zu wenig. Wie ich schon geschrieben habe: Schau, dass du die Tür breiter machen kannst. |
||
|
||
|
@ Romeo Toscani:
danke für die ausführliche Erklärung. Noch eine Frage dazu. Beziehen sich die Maße auf die Josko Diamant Terrassentür? Oder gibt es hier eh keine großen Unterschiede. mfg |
||
|
||
|
Keine Ursache! -
Meine angesprochenen Maße beziehen sich ganz speziell auf die Diamant 89 Tür, weils ja keinen Sinn hätte, wenn ich auf so eine genaue Frage ein komplett anderes Produkt als Erklärung hinzuziehen würde. Wobei ich noch ergänzen möchte, dass ich hier keine Unterlagen per April 2013 zur Hand habe, aber das Diamant 89 ein relativ altes System von Josko ist (ich glaub, das älteste überhaupt von der kompletten Produktpalette), und ich mir nicht vorstellen kann, dass das in den letzten Jahren weiterentwickelt wurde. Später eingeführt wurden das Diamant 97, das Diamant 100 Pro, und das PassivEco 120, die es aber mittlerweile alle nicht mehr gibt und vom Platin und Titan "geschluckt" wurden. Das Diamant 89 ist quasi ein "Überbleibsel", weils ein Fenster ohne besondere optische Anforderung ist, ein gutes Preis/Leistungs-Verhältnis hat und die normale Holz-Alu Hebeschiebetür auf dieses System beruht. Unterm Strich bleibt es ein gutes Produkt, das über Jahre weg gut funktioniert hat, und deswegen auch noch immer produziert wird (eh net schlecht, wenn das nachwievor im Programm ist, zwecks Ersatzteile, Austausch usw.) Es ist aber ein System, das natürlich nicht ganz aktuell bzw. das modernste und (optisch/wärmetechnisch) beste ist. ---------- Verglichen mit anderen Systemen verändert sich an der Durchgangslichte nichts gravierend, das Prinzip ist immer ähnlich. Aber bei dir gehts halt um nahezu jeden Millimeter, da würde ich mir an deiner Stelle die Schnittzeichnungen zeigen lassen, und mich nicht auf Standard-Aussgen der Verkäufer verlassen. Wichtig ist für dich die Ansichtsbreite des Rahmens und des Stulps. Die vom Verkäufer angegebenen 75 mm Breite beim Rahmen scheinen zB nicht zu stimmen... also sich besser die Schnittzeichnung zeigen lassen. |
||
|
||
|
@hanness - sas maß das bei euch im einreichplan steht ist die architekturlichte (öffnung in der fassade).
in der regel ist die rohbauöffnung (und somit der fensterstock an sich) größer als das fassadenloch (überdämmung der bauanschlußfuge etc...). je nach elementgröße rutscht man da gleich mal in den nächsten preissprung rein. -> nicht wundern wenn die fenster dann "von heut auf morgen" teurer werden. |
